STYE-300E 全自动抗折抗压试验机介绍(STYE-300E 全自动抗折抗压试验机产品详情)

一、 概述

STYE-300E型全自动抗折抗压试验机是研制的新一代压力试验机,符合新国家标准GB/T 17671-2021,采用大小两只油缸分别实现水泥抗压强度和水泥抗折强度试验,采用高精度数字伺服阀,具有力闭环控制功能,能够实现等负荷速率加荷。控制精度高、可靠性好,能满足GB、ISO等水泥材料试验的相关标准。

二、 主要技术指标

1、*大试验力:300kN(抗压)、10000N(抗折)

2、测量精度范围:4%～100%

3、示值精度:≤±0.5%

4、加荷速率:0.3kN/S～10kN/S(抗压)、50N/s(抗折)

5、加荷速率精度:±5%

6、上下压板间距离:240mm(抗压)、200mm(抗折)

7、承压板直径:Φ120mm(抗压)、40×160mm(抗折)

8、活塞*大量程:100mm

9、活塞直径:Φ125mm(抗压)、Φ60mm(抗折)

10、油液*高压力:25Mpa

11、油泵额定流量:1.52/min

12、电机功率:0.75KW

13、外型尺寸:长×宽×高 1100×450×1300

14、净重:400kg

三、 试验机结构

试验机由油源主机架、液压集成块、传感器及PC机控制测力系统组成。采用两根立柱将上梁与台板连在一起,工作油缸安放在台面板上,构成试验机主机架。工作油缸的内壁上都嵌有复合密封圈来达到密封。这中结构可以使工作油缸与活塞之间的摩擦减少到*低限度,从而保证试验机的精度。采用柱塞高压的油泵,电机和油泵直接连接,工作平稳噪声低。液压集成块上有数字伺服阀和电磁换向阀,整体安装于油箱边,抗压通道传感器采用压强传感器,安装于油缸底部,抗折通道负荷传感器安装在横梁底部。PC机控制测力系统安放在试验机侧边。

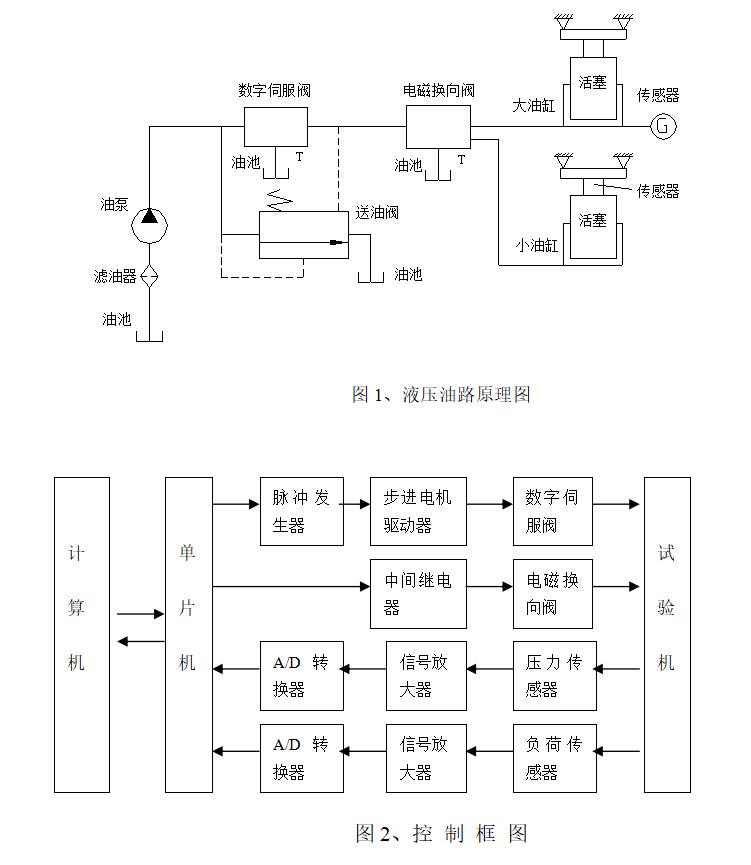

工作原理如下图

四、点击链接下载产品完整说明书

STYE-300E型全自动抗折抗压试验机说明书.pdf
