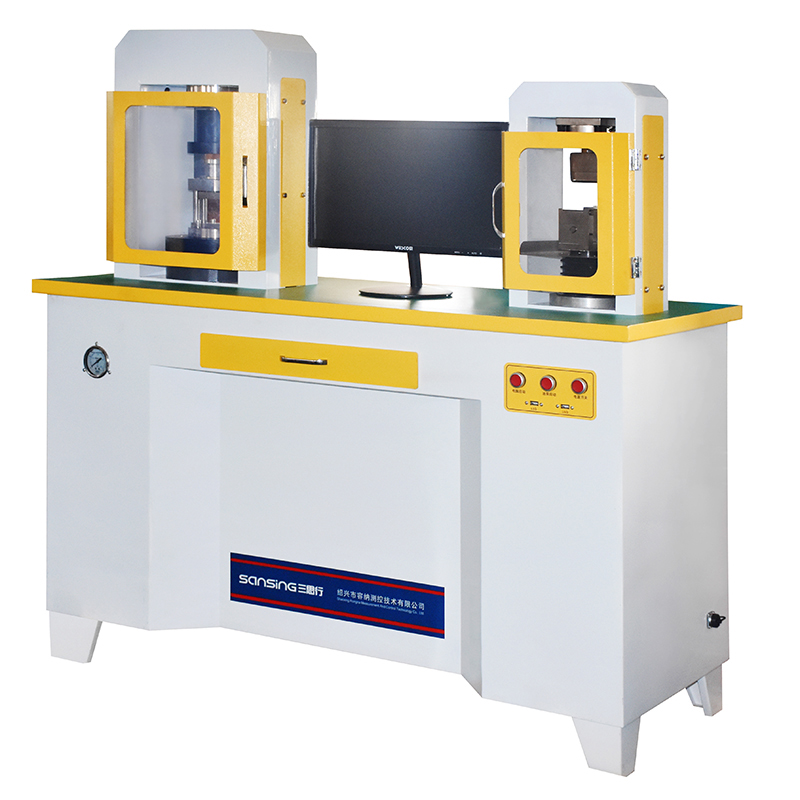

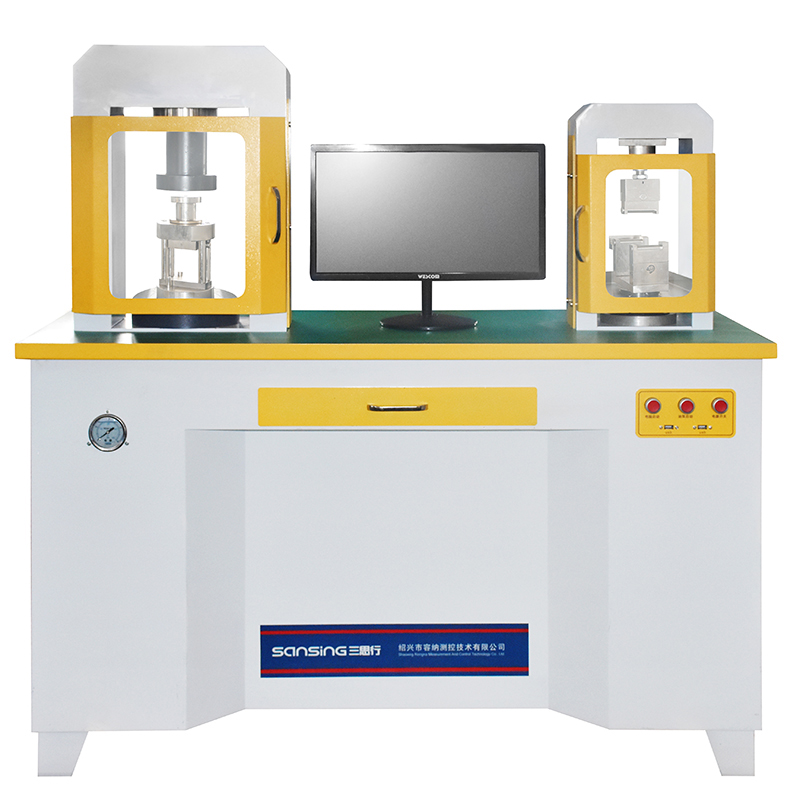

YAW-300D 全自动抗折抗压试验机

一、设备总述

　　1、名称、型号及规格

　　名称抗折抗压一体试验机

　　型号YAW-300D

　　2、执行标准

　　GB/T 50081-2019《混凝土物理力学性能试验方法标准》

　　GB/T 17671-2021《水泥胶砂强度检验方法（ISO法）》

　 JC/T 960-2022《水泥胶砂强度自动压力试验机》

　　3、功能总述

　　YAW-300D抗折抗压一体试验机是我公司参照国家标准GB/T 50081-2019《混凝土物理力学性能试验方法标准》、GB/T 17671-2021《水泥胶砂强度检验方法（ISO法）》生产制造的适用于水泥胶砂抗折抗压一体的新一代压力试验机。采用高精度数字微小量阀，具有力闭环控制功能，能够实现等负荷速率加荷或等应力速率加荷，控制精度高，可靠性好。尤其适合于需要长时间连续工作的试验场所。本试验机是建材、建工、质量监督、计量检测、科研院校等单位必备的测试仪器。

4、技术参数

二、基本结构

　　试验机由油源、主机架、液压控制系统，传感器及PC机控制测力系统控制器组成。抗压部分采用两根立柱与台面板连在一起,工作油缸安放在台面板上。抗折部分也采用两根立柱将上梁与台面板连在一起，抗压传感器安装于上梁底部，工作油缸安放在台面板上，与抗压部分一起构成试验机的主机架。工作油缸与工作活塞是精密偶件，在油缸的内壁上部嵌有复合密封圈来达到密封，这种结构可以使工作油缸与活塞之间的摩擦减少到*低限度，从而保证试验机的精度。采用轴向柱塞高压油泵，由电机通过支架安装在试验机底部，整体安放于油箱上，工作平稳且躁声低。液压集成块上有数字微小流量阀，整体安装于油箱上方。传感器才用压强传感器，安装于油缸底部。PC机控制测力系统安放在主机侧边。
