WG-1G 单杠杆土壤固结仪（三联高压）

一、产品介绍

本仪器用于进行土的压缩试验，测定土的变形与压力或孔隙比与压力的关系以及变形与时间关系，计算土的单位沉降量，压缩系数和指数、回弹指数、压缩模量、固结系数等等，测定项目视工厂需要而定。它是继低压、中压固结仪之后的高压固结仪。它既可以做低压试验，又可以做中压试验，更可以做高压试验。

二、执行标准

GB/T 4935.1-2008 《土工试验仪器 固结仪 第1部分:单杠杆固结仪》

三、技术参数

试样面积30cm²及50cm²

杠杆比24:1及20:1

加荷形成砝码

*高压力4000Kpa（30cm²） 2000Kpa（50cm²）

压力范围12.5Kpa-4000Kpa

四、产品结构

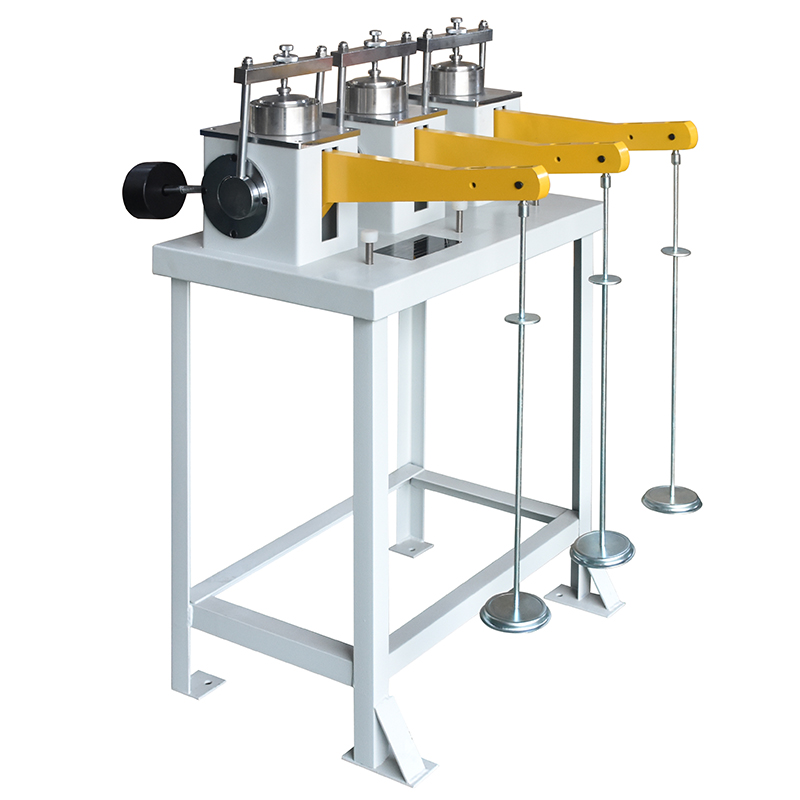

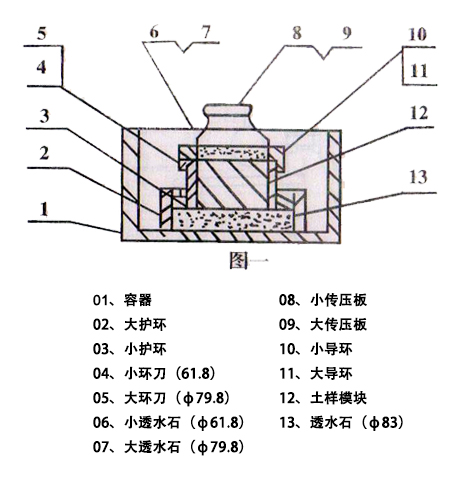

本机主要由压缩容器（见图一）以及加压设备（见图二）等组成。同时可进行三组试验，受力点采用轴承结构。

五、安装与使用方法

1、仪器应放置在干燥的无振动的室内，摆放平稳（*用螺栓固定底脚）。

2、在使用前应首先将杠杆调平好，方法如下

（1）在空载时将杠杆调平卡件置于容器支座上，将横梁卡与其间，保持横梁拉杆垂直。

（2）转动平衡锤调整杠杆至水平以上，将平衡锤用M14螺母固定，这时移走杠杆调平卡件，可以进行加载试验。

（3）根据试验规范要求，对土样逐级加载（见表一）。

3、注意事项

（1）因为杠杆在空载前一次调整平好，在逐级加载过程不用调平，随着土样的下沉，杠杆向下倾斜，为防止杠杆倾斜到下止点影响继续加载，所以在*级加荷前，将杠杆升至上止点（即向上倾斜）。其*大压缩量10mm。

（2）杠杆比为24:1（用于30cm²及20:1（用于50cm²）两种试验。使用时只需将吊盘摆动销子移动位置即可（必须先校正杠杆水平）。

（3）本机不配备量程为10mm的百分表，（其视值不超过0.22mm），任意一转的误差不超过0.012mm（请用户自备）。

注杠杆灵敏度校验砝码加上M5*16螺钉即作为预载荷砝码。
