GZQ-1全自动气压固结仪

　　一、名称、型号及规格

　　名称气压式固结仪

　　型号GZQ-1

　　二、执行标准

　GB/T 4935.2-2009《土工试验仪器　固结仪　第2部分:气压式固结仪》

   JTG 3430-2020《公路土工试验规程》

　　三、功能总述

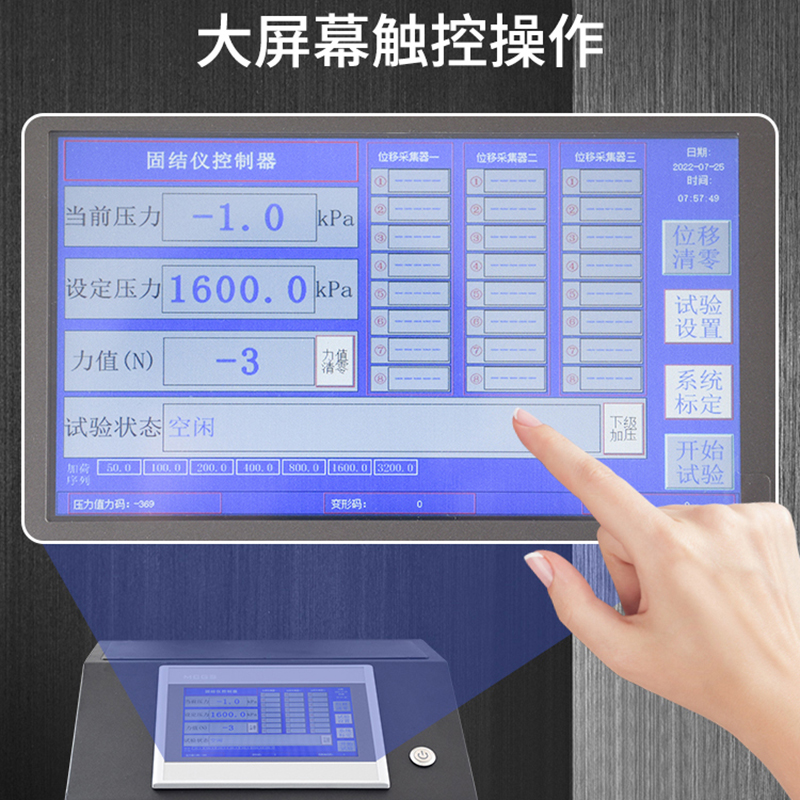

　　气压式固结仪是根据GB/T 4935.2-2009《土工试验仪器　固结仪　第2部分:气压式固结仪》标准的要求而制造，适用于测定土样的无侧向变形条件下的固结特性相关参数的气压式固结仪。系统具有气压控制稳定可靠、噪声低、固结压力分别控制、软件系统安装方便、轻便、占地面积小、软件界面较好等特点。特别是固结压力分别设定，能大大提高仪器的灵活性，缩短试验周期，性能价格比高。

　　四、技术参数

　　1、垂直载荷0～4.8KN（0～1600kPa）

　　2、试样面积30㎝2和50㎝2两种试件

　　3、荷载精度0～100kPa 误差≤±1.0 kPa／100～1600kPa 相对误差≤±1.0 %

　　4、气压控制范围0～0.9MPa；加荷时间＜1s

　　5、压力传感器0MPa-1.0MPa；灵敏度≤1 kPa，零点任意可调节

　　6、转换器通道1～16

　　7、材质双联主机为全钢材质喷塑处理，返利框架为不锈钢材质，耐腐蚀

　　8、固结容器16套（不锈钢材质耐腐蚀、不漏水，容器拆卸灵活不受传感器影响）

      9、控温精度平均温差±1℃，*大偏差±2℃

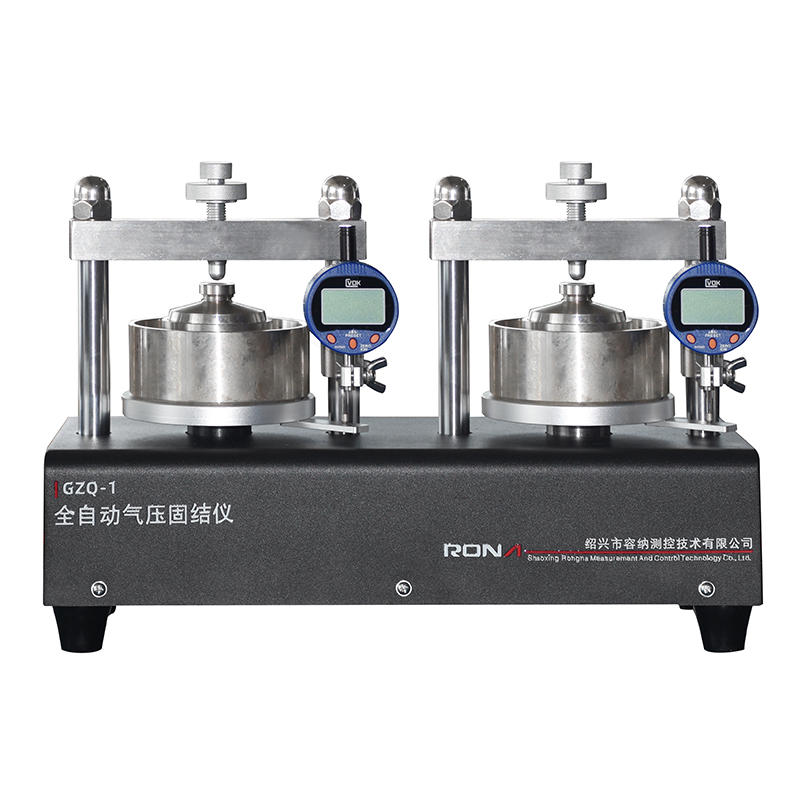

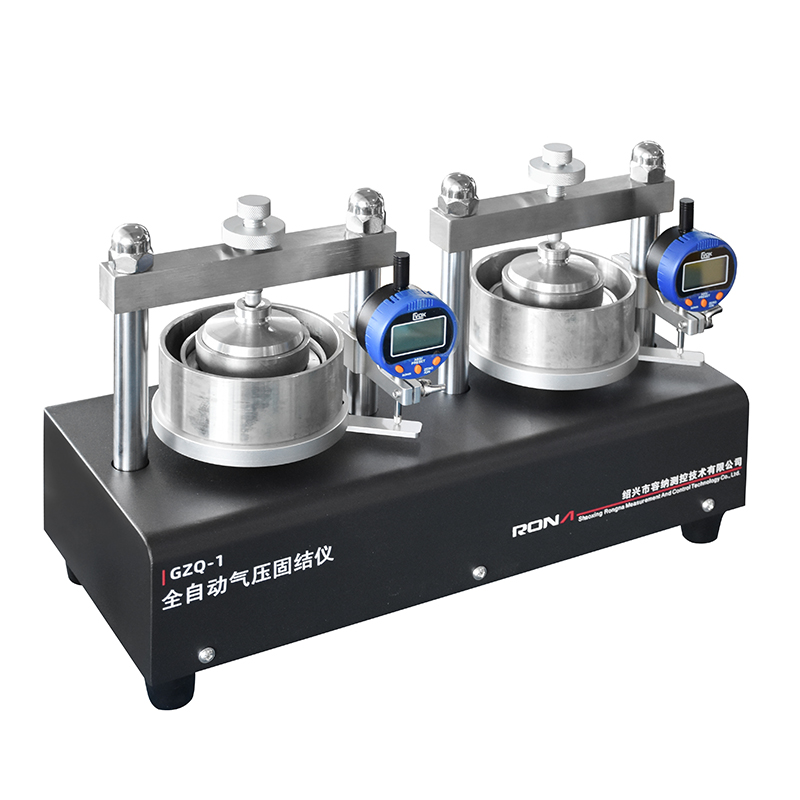

　　10、固结仪外型尺寸430mm×290mm×180mm

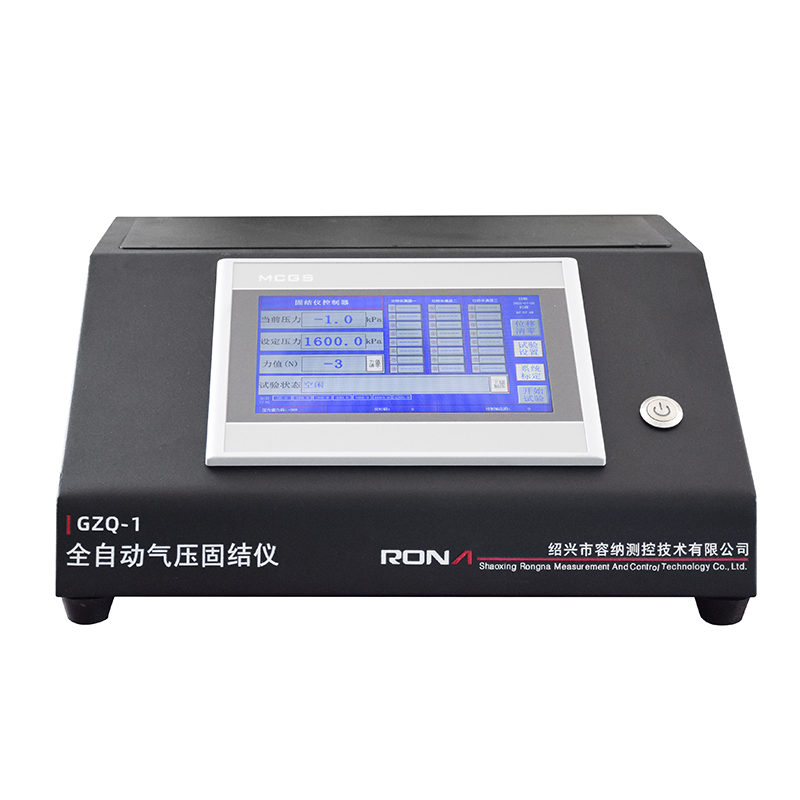

              控制柜外型尺寸350mm×300mm×170mm

      11、固结仪重量28kg   控制柜重量5.2kg
