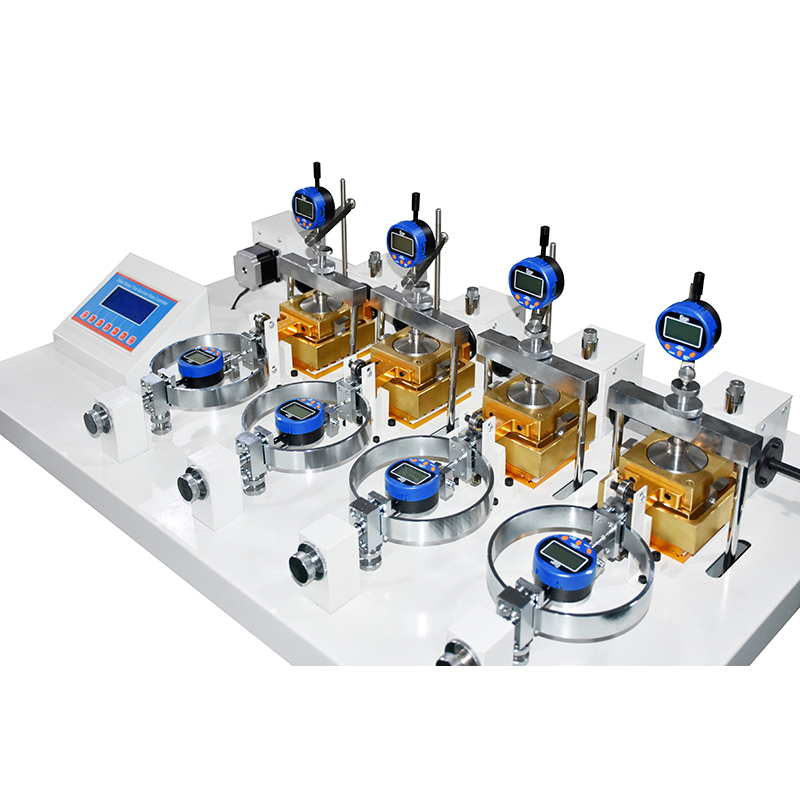

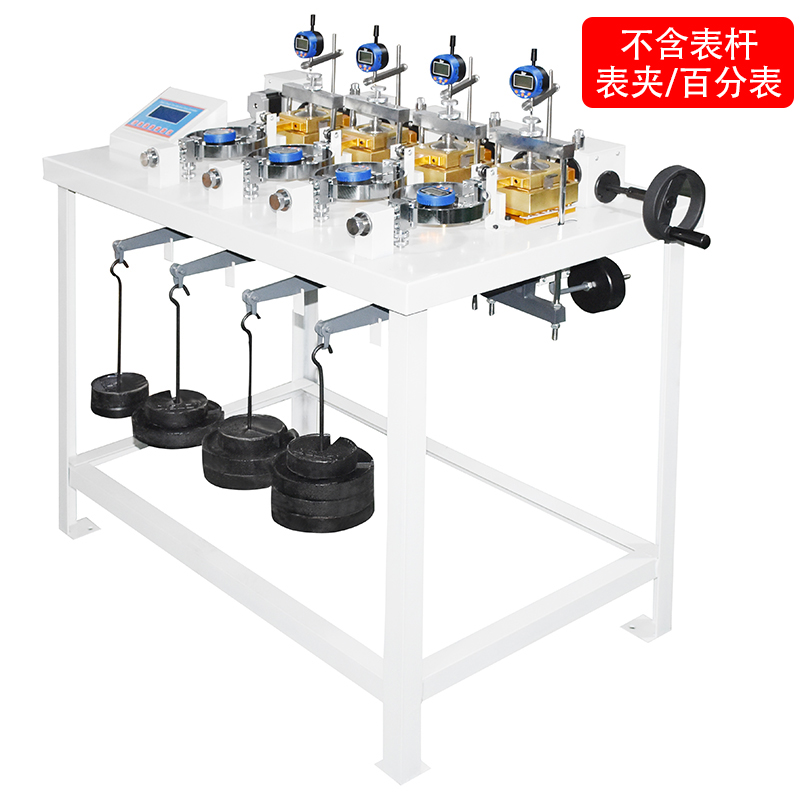

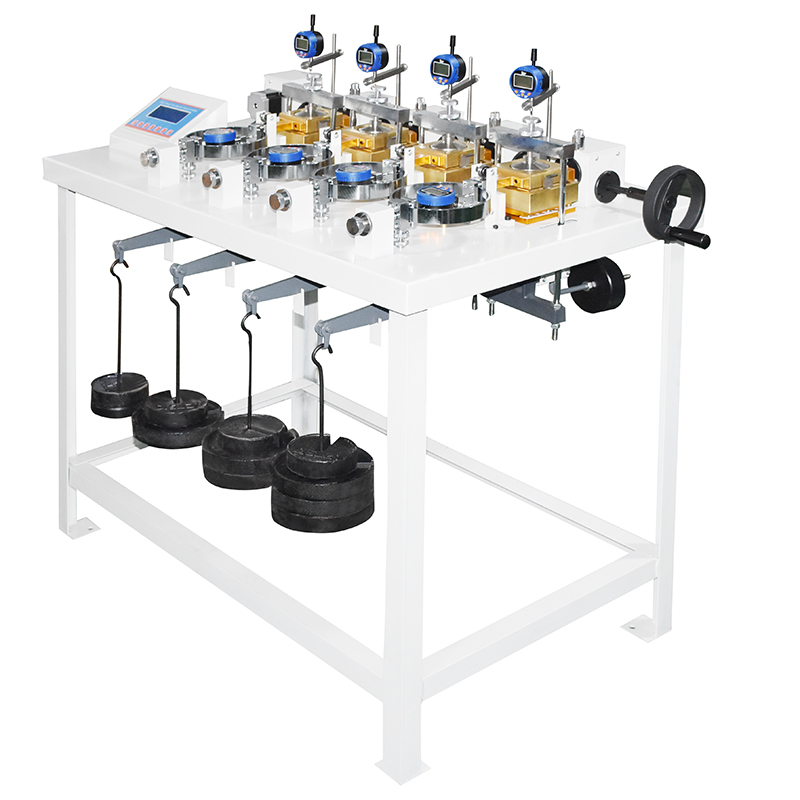

ZJ-4 应变控制式直剪仪（四联无级调速电动快退）

一、产品介绍

本仪器用于测定土的抗剪强度，通常采用四个试样，分别在不同的垂直压力下施加水平剪切力进行剪切，求得土样破坏时的剪应力，然后根据库伦定律确定土的抗剪强度系数，内摩擦角和凝聚力。

二、执行标准

JTG 3430-2020 公路土工试验规程

GB/T 50123-2019 土工试验方法标准

三、产品特点

1、低速步进电动作为驱动源，振幅小于2um。电动剪切速率为无极变速，可同时做四个试样的试验，也可分别逐个进行试验

2、剪切、退回具有自动停机机构；具有手动快速退回机构，可以进行土样往复剪切。

3、本仪器和土工数据采集处理系统配合使用，可大大提高实验的自动化程度。

四、技术参数

*大垂直荷重400kpa

压力级别50,100,200,300,400kpa

杠杆比1:12

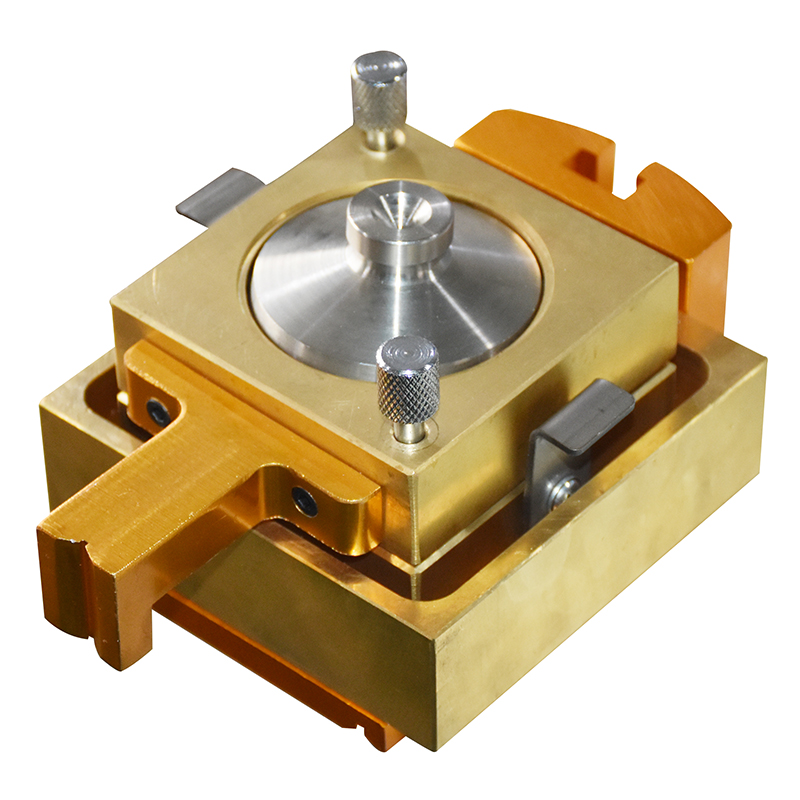

剪切盒4只

试样面积30cm2、高2cm

*大水平剪切力1.2KN

推动轴推进速率可供用户任意选择

输入总功率﹤100W

电源220V±10%，50HZ

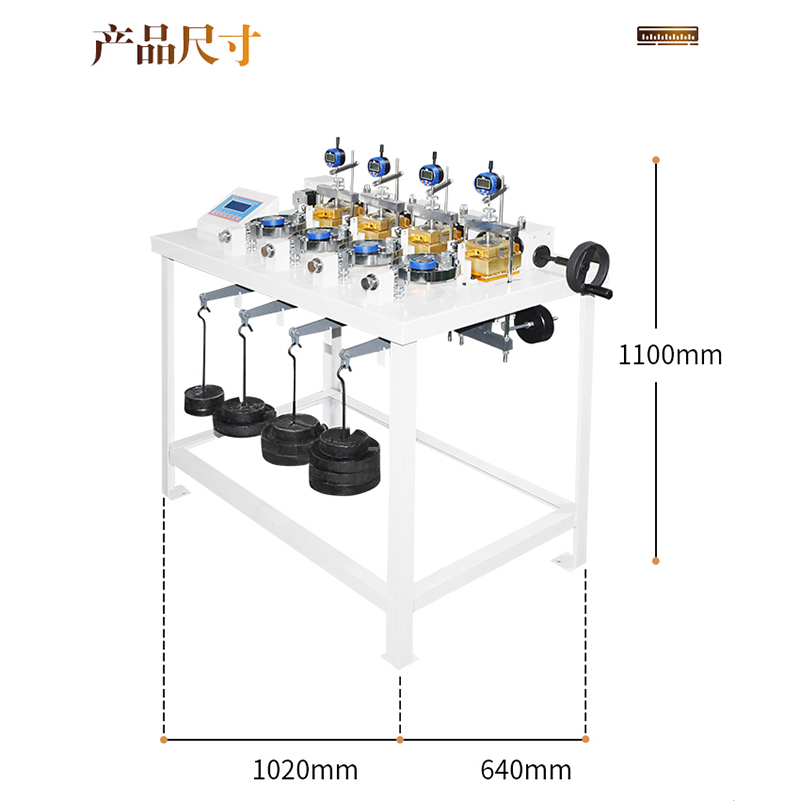

仪器外形尺寸1020×640×1100mm
