AS-1型 十字板剪力仪

一、产品介绍

十字板剪力仪是用于现场测定饱和软粘土的天然抗剪强度的仪器。对灵敏度较高的软粘土，由于取土制样之扰动，影响强度十分明显，因此采用本仪器可以取得更接近实际的强度指标。

因本仪器是在钻孔中测定强度指标，必须与钻探设备配套使用。一般可以试验30米以内的各种深度。

二、主要结构

本仪器是利用固定在底板上之蜗杆带动蜗轮以旋转插入钻孔内土层之十字板，以测定土的强度，强度大小依固定在蜗轮上之开口钢环的变形来计算，共分三个部分及附件。

1、传动部件由蜗杆、蜗轮、开口钢环、转座、底板和固定套组成，固定套有锁紧装置，可以与底座锁紧。

2、底座部件由白底座、导杆支圈等组成，系连接传动部件与钻探套管之件，底座与套管用螺纹相接（螺纹用户自行加工）并以制紧轴制紧。

3、板头部件，由接杆、离合齿及十字板组成，板头沿离合齿可以自由离合，板头部件系接在钻探钻杆上，钻杆接在支撑于支圈上的导杆下端。

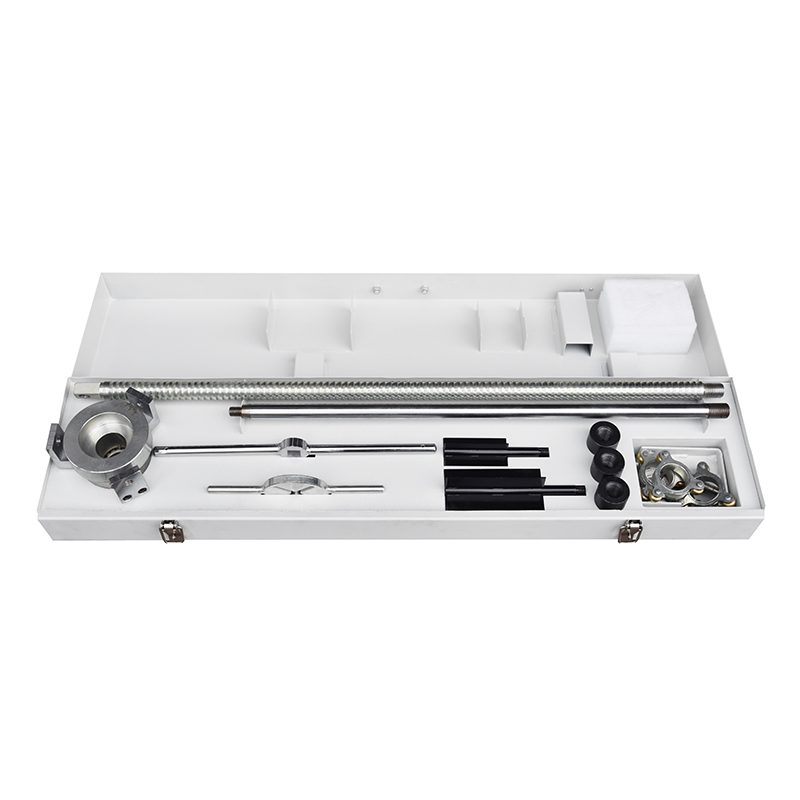

4、附件包括导杆、特制键、接头、导论、扳手及率定设备等件。

三、技术参数

1、十字板尺寸直径×高=75×150mm及50×100mm两种

2、钢环量大允许力矩80N.m

3、力矩精度0.55N.m

4、仪器轮廓尺寸上部长×宽×高=430×910×220mm

下部长×宽×高=1000×75×75mm

附件导杆长×直径=1040×30mm

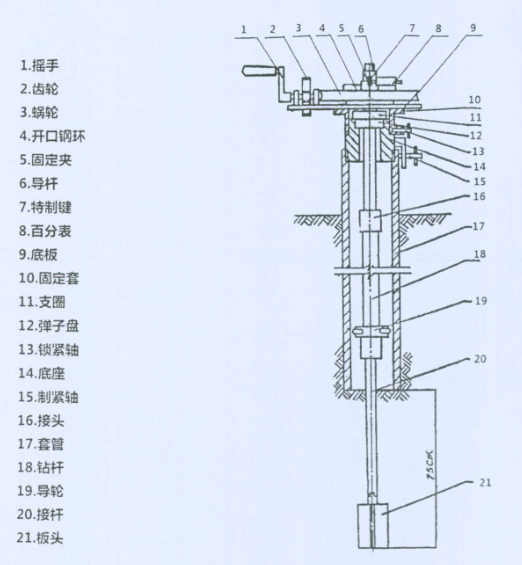

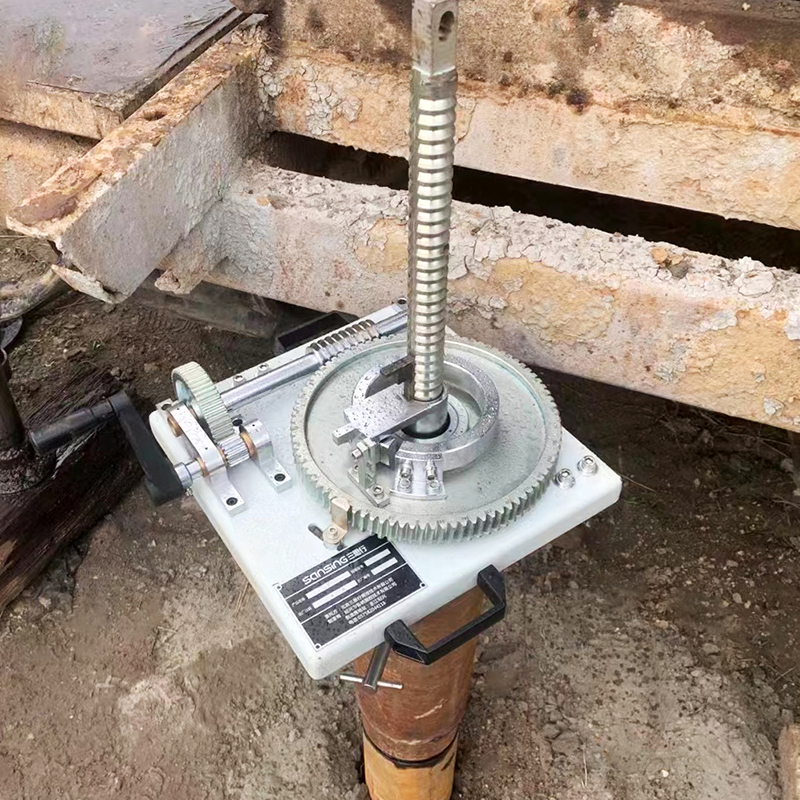

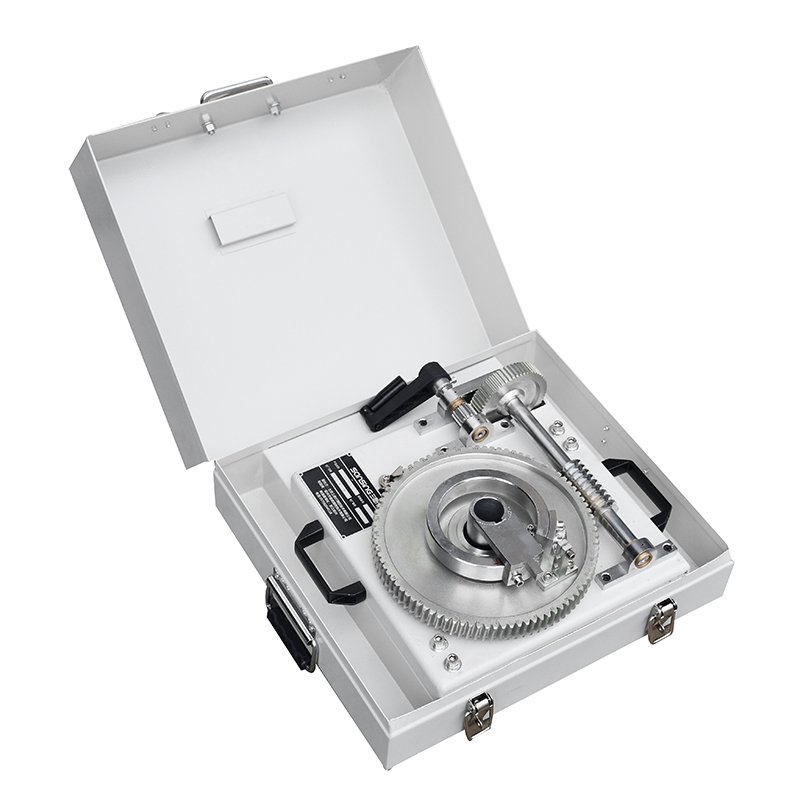

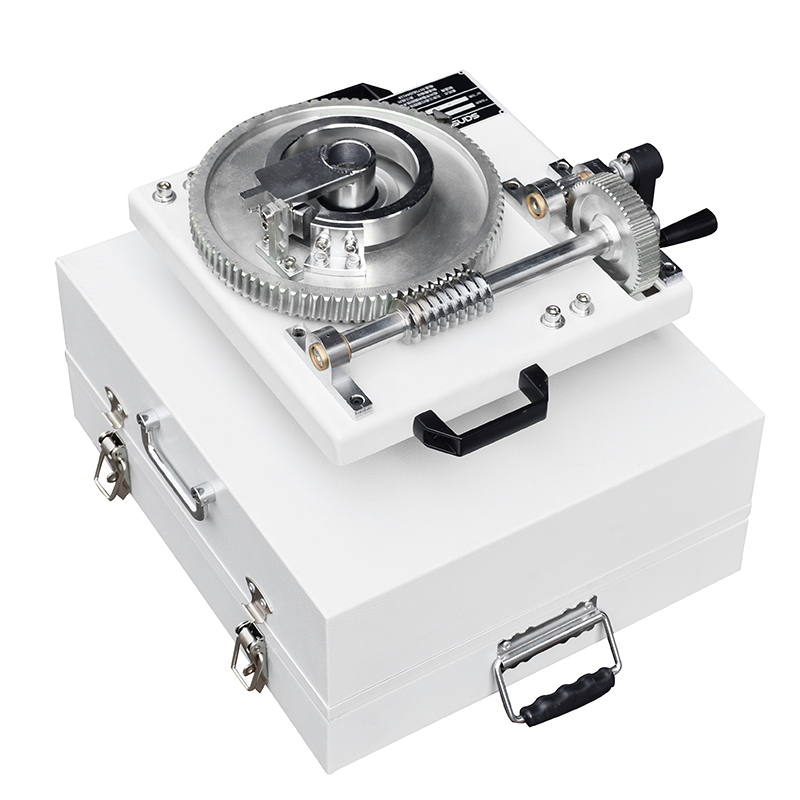

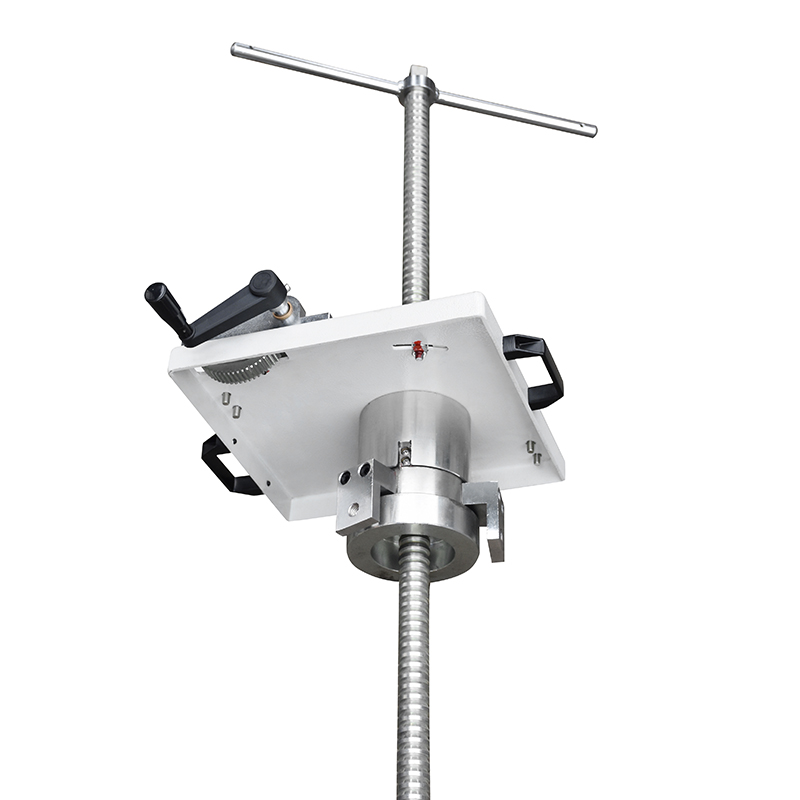

四、实物细节图
