FZ-7803电流负载温升试验机介绍(FZ-7803电流负载温升试验机产品详情)

型号:FZ-7803

一、产品概述

本机试法是将插头或插座正负极短接后,尾部接在电流输出接线柱上,然后接通电流,按标准要求设定好所需试验电流及时间后,测试插头或插座的插片与导体铆合处的温升数值在经过一定的时间及电流负载后的温升数值是否符合标准要求。

二、技术参数

• 试料数量:6组(sets)

• 试验电流:0~50A任意可调(或根据要求订制)

• 试验电压:小于12V

• 计时器:0~99小时99分钟可任意设定

• 测试温度:0~150℃

• 电源:AC220V/50H

型号:FZ-7803A

一、产品概述

本机试法是将插头或插座正负极短接后,尾部接在电流输出接线柱上,然后接通电流,按标准要求设定好所需试验电流及时间后,测试插头或插座的插片与导体铆合处在经过一定的时间及电流负载后的温升数值是否符合标准要求,并可自动打印记录测试温度。

本机适用于端子温升试验和插头温升试验,具有两种试验模式:

模式一:

1)通过额定电流;

2)每隔 5 分钟记录温度;

3)当连续三个温度数据显示稳定下来,记录此温度与室温相差即为端子温升值。

模式二:

1)通过额定电流;

2)以 45 分钟负载及 15 分钟无负载为一循环,在 45 分钟负载后记录温度,以及负载前也需要记录温度。

二、技术参数

• 试料数量:13组(Sets),一组测环境温度

• 试验电流:0~50A 任意可调(Adjustable)

• 试验电压:小于12V

• 通断电计时器:0~99小时99分钟可任意设定

• 测试温度:0~150℃

• 备 注:16通道巡检仪微电脑智能扫描,自动打印记录测试温度,具有加电流时间与停止时间(0~99.99S/M/H数字按键)设定,可以设定通过电流负载时间与不加负载时间,并周期性循环工作等功能。

• 电源:AC220V/50Hz

型号:FZ-7803C

一、产品概述

本试验机根据相关国家标准及客户要求设计制造,用于插头插座、开关及断路器的电流负载温升测试。符合GB2099.1-2021家用和类似用途插头插座第1部分:通用要求第 19.3 条对共用接线端子的多位固定式插座温升试验要求,符合GB2099.1第19章,19.3条款中a)与b)条款试验要求。

本试验机配备有温度巡检仪,可通过随机配备的RS232通讯线及专用软件连接电脑使用,方便用户储存观察和储存测试数据。专用测试软件功能丰富,可同时显示多路通道即时温度数据,也可根据客户需要绘制温度曲线。电流调节采用电子式调压器,试验电流设定完毕会自动调节到设定电流。

二、技术参数

• 试验样品:6个相同规格的断路器、开关、插头、漏保护器。

• 试验电流:0~150A 任意设定、二路稳流输出(或根据要求订制)

• 控制方式:PLC触摸屏控制智能电流调节,自动稳流控制,可分别在触摸屏上预置

• 计时器:0~9999小时可任意设定

• 测试温度:室温~400℃

• 温度显示系统:16路高精度温度巡检仪(可连接电脑)

• 箱体尺寸:宽1200×深700×高2000

• 电源:AC220V/50Hz

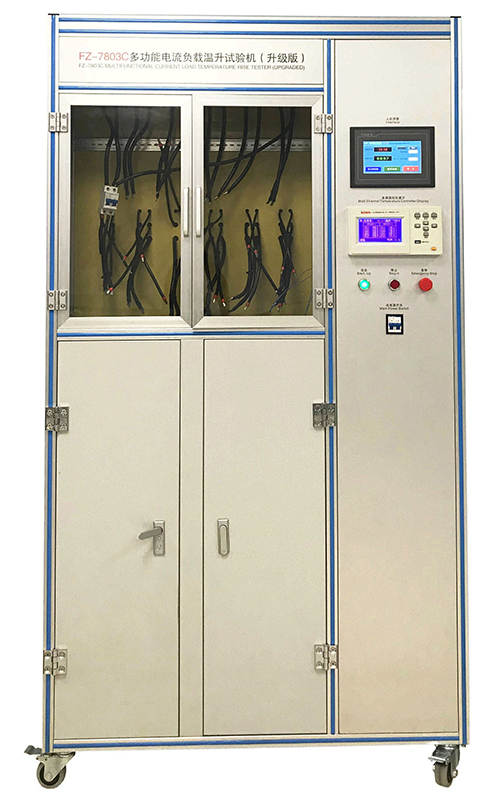

三、产品展示
