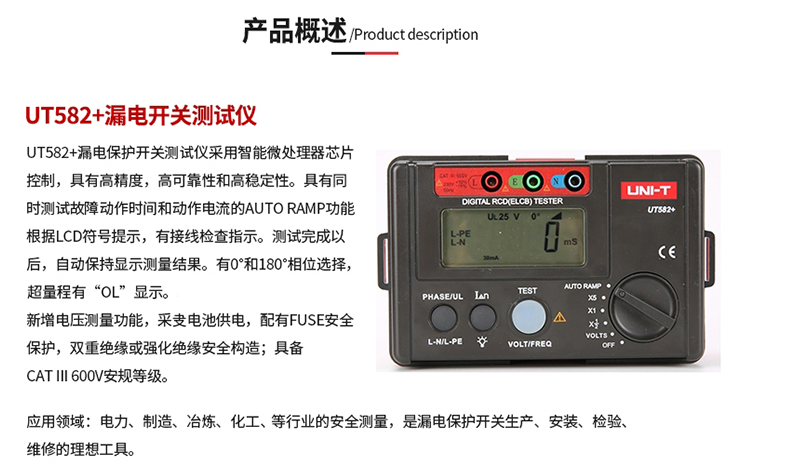

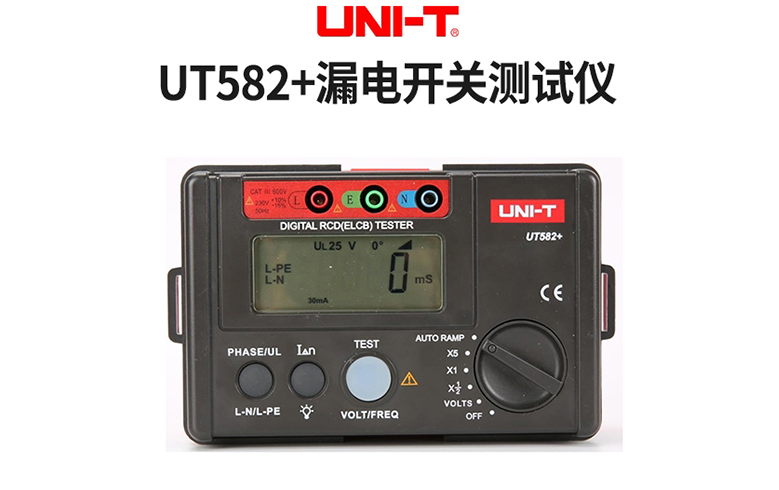

UT582+ 漏电开关测试仪 漏电电阻测试仪介绍(UT582+ 漏电开关测试仪 漏电电阻测试仪产品详情)

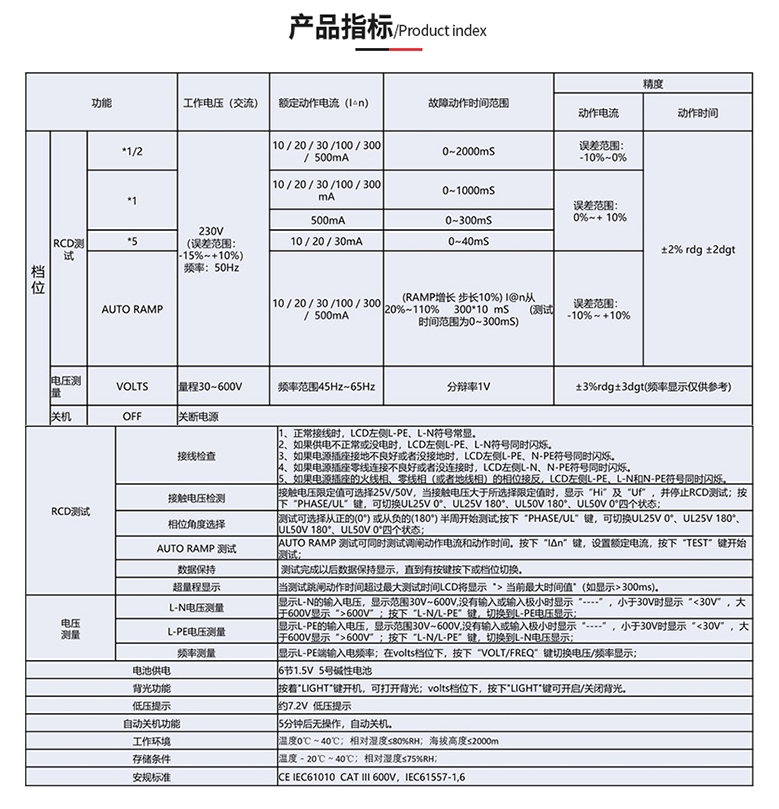

动作电流

动作时间

档位

RCD测试

*1/2

230V (误差范围:

10 / 20 / 30 /100 / 300 /  500mA

0~2000mS

误差范围:           -10%~0%

±2% rdg ±2dgt

-15%~+10%)

*1

频率:50Hz

10 / 20 / 30 /100 / 300 mA

0~1000mS

误差范围: 0%~+ 10%

 500mA

0~300mS

*5

10 / 20 / 30mA

0~40mS

AUTO RAMP

误差范围:-10%～+10%

电压测量

VOLTS

量程30~600V

支持频率45Hz~65Hz

分辩率1V

±3%rdg±3dgt(频率显示仅供参考)

关机

OFF

关断电源

RCD测试

接线检查

1、正常接线时,LCD左侧L-PE、L-N符号常显。

2、如果供电不正常或没电时,LCD左侧L-PE、L-N符号同时闪烁。

3、如果电源插座接地不良好或者没接地时,LCD左侧L-PE、N-PE符号同时闪烁。

4、如果电源插座零线连接不良好或者没连接时,LCD左侧L-N、N-PE符号同时闪烁。

5、如果电源插座的火线相、零线相(或者地线相)的相位接反,LCD左侧L-PE、L-N和N-PE符号同时闪烁。

接触电压检测

接触电压限定值可选择25V/50V,当接触电压大于所选择限定值时,显示“Hi”及“Uf”,并停止RCD测试;按下“PHASE/UL”键,可切换UL25V 0°、UL25V 180°、UL50V 180°、UL50V 0°四个状态;

相位角度选择

测试可选择从正的(0°) 或从负的(180°) 半周开始测试;按下“PHASE/UL”键,可切换UL25V 0°、UL25V 180°、UL50V 180°、UL50V 0°四个状态;

AUTO RAMP 测试

AUTO RAMP 测试可同时测试调闸动作电流和动作时间。按下“IΔn”键,设置额定电流,按下“TEST”键开始测试;

数据保持

超量程显示

当测试跳闸动作时间超过*大测试时间LCD将显示  "> 当前*大时间值"(如显示>300ms)。

电压

L-N电压测量

显示L-N的输入电压,显示范围30V~600V,没有输入或输入极小时显示“----”,小于30V时显示“<30V”,大于600V显示“>600V”;按下“L-N/L-PE”键,切换到L-PE电压显示;

测量

L-PE电压测量

显示L-PE的输入电压,显示范围30V~600V,没有输入或输入极小时显示“----”,小于30V时显示“<30V”,大于600V显示“>600V”;按下“L-N/L-PE”键,切换到L-N电压显示;

频率测量

显示L-PE端输入电频率;在volts档位下,按下“VOLT/FREQ”键切换电压/频率显示;

电池供电

6节1.5V  5号碱性电池

背光功能

按着"LIGHT"键开机,可打开背光;volts档位下,按下"LIGHT"键可开启/关闭背光。

低压提示

约7.2V  低压提示

自动关机功能

5分钟后无操作,自动关机。

工作温度

0℃~40℃(指标考核适合温度范围23℃±5℃)

存贮温度

-20℃~70℃

安规标准

CE IEC61010  CAT III 600V,IEC61557-1,6
