CRANE-01 起重机综合性能检测系统介绍(CRANE-01 起重机综合性能检测系统产品详情)

GB(40, 40, 40); line-height: 3em; font-family: 黑体; font-size: 16px; text-decoration: none;">

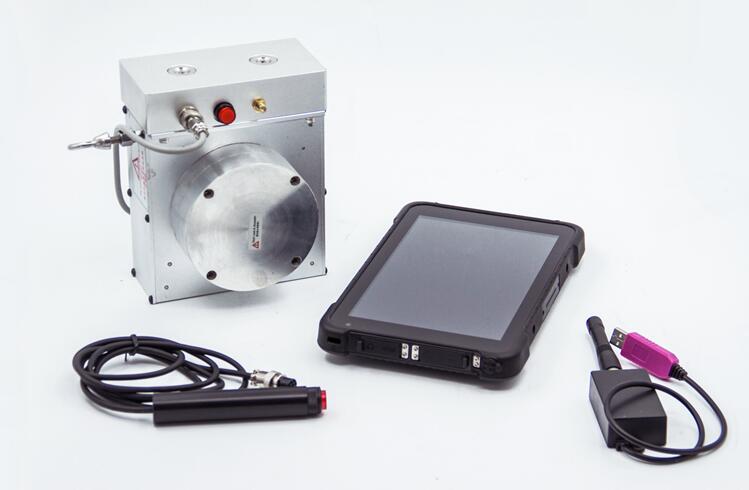

仪器型号:CRANE-01  起重机综合性能检测系统

功能:

可对起重机主梁的拱度、挠度、静刚度(回弹量)、动刚度、制动下滑量、个运动部位的速度、位移、导轨直线度、平顺度等参数进行检测。

性能特点:

拱度/挠度、回弹量测量单元:

※ 梁下或梁外三点式全方位测量,各测量点可同时显示三边距离,提供更丰富的测量数据。

※ 现场无需外接手持测量终端或者平板电脑,操作更方便、快捷。

※ 提供360度30″/2mm水平补偿,测量机构与人机交互采用整机一体化设计。

动刚度测量单元:

※ 免梁上安装,安全方便。

※ 与手持终端之间无线通讯距离*大100m。

※ 采用PWI技术,可实时显示振动频率和振动幅值。

制动下滑量测量单元:

※ 采用高精度拉线位移传感器,与手持终端之间无线通讯距离*大可达500m。

导轨测量单元:

※ 直线度和平顺度同时检测。

※ 测量操作方便、简单。

手持终端:

※ 具有实时时钟,测量数据自带时间属性,所有测量结果可通过蓝牙打印机现场打印测量数据。

※ 用户可设置自动关机时间,同时采用低功耗设计,从而减少充电次数,节能更环保。

※ 自带文件管理,可方便的查看、打印、删除历史数据。

※ USB2.0通讯,免安装驱动程序,轻松实现数据共享。

技术参数:

拱度/挠度、回弹量测量单元:

1.综合测量精度:±1mm

2.距离测量范围:0.05-100m

3.距离测量精度:±1mm

4.俯仰角测量范围:0-90°

5.俯仰角测量精度:±0.01°

6.水平角测量范围:0-345°

7.水平角测量精度:±0.01°

8.激光波长:635nm

9.激光功率:<1mw

动刚度测量单元:

1.频率测量精度:±0.01Hz

2.频率测量范围:0.5-50Hz

3.无线通讯距离:100m

制动下滑量及速度位移测量单元:

1.位移测量精度:±0.01mm

2.位移测量范围:0-7m

3.速度测量精度:±0.001m/s

4.速度测量范围:0-2.0m/s

5.下滑量测量精度:±1mm

6.无线通讯距离:100m

7.防振系数:50g

8.弹力系数:400g-500g

导轨测量单元:

测量范围:0.5m-50m

测量精度:±0.5mm

激光波长:635nm

出光功率:<1mW

手持终端:

1.人体工程学设计,满足单手操作的测量需求。

2.工业级金属机壳,坚固耐用。

3.采用8个工程塑胶按键,可应对各种复杂测量环境。

4.内嵌仪器仪表专用操作系统,菜单式人机交互界面,简洁易用。

5.具有实时时钟和电池电量显示功能。

6.处理器:dsPIC33FJ系列

7.内存空间:2GB

8.液晶屏:2.4寸 TFT

9.外部IO触发接口数:1

10.无线通讯距离:500m

11.打印方式:热敏

12.通讯方式:TTL/RS232/USB2.0/蓝牙2.0

13.工作电压:DC12V

14.工作电流:<90mA

15.待机时间:>6h

16.充电时间:<2h

17.工作温度:-20℃-50℃

18.重量:0.1Kg

19.尺寸:140mm*55mm*28mm

整机参数:

1.工作电压:DC12V

2.工作温度:-10℃-40℃

3.重量:10.0Kg

4.尺寸:700mm*400mm*350mm
