LW-400B 数显式钢筋正反向弯曲试验机介绍(LW-400B 数显式钢筋正反向弯曲试验机产品详情)

产品简介:

LW-400B型弯曲试验机是采用了液压动力源驱动,其由试验主机、油源(液压动力源)、标准弯曲压头、控制系统四部分组成,*大试验力400kN。

LW-400B型弯曲试验机用于棒材、板材及建筑用螺纹钢等金属材料的弯曲试验,该试验机采用双向液压油缸加载,通过手轮调节支辊间距并能够自锁。

该试验机及配件符合以下标准要求:

GB/T232-2010《金属材料弯曲试验方法》

GB1499.1-2008《钢筋混凝土用钢第1部分:热轧光圆钢筋》

GB1499.2-2018《钢筋混凝土用钢第2部分:热轧带肋钢筋》

产品特点:

试验机是四立柱框架结构,主油缸上置,主体结构由油源、机箱、油缸、活塞、轮支辊组件、光杠、上横梁等零部件组成。

试验机采用高密封性双向油缸,效率高且耐久性强。

试验机设计在美观、便捷、安全方面有充分考虑,例如:主机结构件采用球墨铸铁精密加工制成,整机刚性强且稳定性好;工作台高度800mm便于取放试件;平台上方配置高韧性防护网,在试验空间与操作者之间形成隔离,能够有效保证操作者安全;光杠表面镀铬抛光,硬度高、耐磨、美观、防锈;

支辊间距通过摇动手轮带动丝杠进行调节,间距调节好后支辊自锁无需紧固,操作方便,大大降低了劳动强度。

弯曲压头是为国家标准号GB/T232-2010《金属材料弯曲试验方法》而设计的配套产品。该产品是钢筋弯曲试验中必需的一种专用工具,更换方式为插入式操作便捷。

正反向弯曲装置一体式设计,不需要反向弯曲装置重复装卸,降低了劳动强度、提高了效率;并且该装置符合标准GB1499.2-2018《钢筋混凝土用钢第2部分:热轧带肋钢筋》中对反向弯曲试验的相关要求。

触摸式弯曲试验控制系统,操作简单、占用面积小、可根据试验要求设定弯曲角度并自动计算所需弯曲压头直径与支辊间距、有手动与自动双模式选择、自动模式下可实现试验过程一键操作(以下为控制系统图例)。

产品技术参数:

*大推力:400kN ;

工作行程:350mm;

*大工作压力:25Mpa;

弯曲角度范围:0-180°(角度可设置);

弯曲圆试样直径:Φ6-Φ50mm;

可安装弯曲压头直径:Φ6-Φ450mm;

支辊*大间距:620 mm;

油缸加载速度:约90mm/min;

主机外形尺寸:1450 mm×640 mm×2000 mm;

整机功率:1.1kW;

主机重量:约1200 kg;

产品标准配置

LW-400B型弯曲试验机主机框架,高效双向油缸,拉线式位移传感器;

标准弯曲压头一套:

1、 压头数量:22个(弯曲压头直径mm:24/30/32/40/48/50/56/60/64/70/

72/80/88/90/100/110/125/140/160/168/192);

2、压头座数量:4个

3、压头直径(mm):6-192;

5、适用范围:直径6-32mm的HRB400/HRBF400/HRB400E/HRBF400E钢筋;

6、重量(kg):净重55;总重量60;

7、包装尺寸:650mm×370 mm×135 mm

注:其他规格的压头,如用户需要可另行定货

触摸屏式控制仪表一套;

防护网一套

产品售后服务:

我公司郑重承诺,将按照以下条款提供优质和完善的售后服务:

协助调试。我公司专业技术人员协助安装、调试、详细介绍设备的使用、维护方法、注意事项。

我公司对设备操作及维修人员进行技术培训,保证操作人员完全掌握设备的正确使用方法。

我公司产品实行“质量三包”,质量保证期一年,终身服务。在质量保证期内,对由于设计、制造、工艺或材料的缺陷所发生的故障负责,并免费修理和更换有缺陷的零件或整机。质量保证期过后,硬件更换核收成本费用,计算机软件终身免费升级。

备件供应及服务。在用户正确维护和使用设备、配件的情况下,质保期内我公司免费更换有质量问题的零件,并长期优惠供应用户所需的合格的备品备件。

我司提供以下技术资料两份(合同生效一周之内一份,另一份随机提供):产品安装说明、操作使用说明书、装箱清单

合同生效三日之内提供相关的电气及土建等资料。

其它未尽事宜,另行协商解决。

用户准备条件

要求尽可能明确试验所参考执行的试验方法标准细则。

提供在本机上完成试验的试样,供产品测试和出厂检验。

负责产品的收货、储运、就位。

联系当地计量部门对设备进行计量。

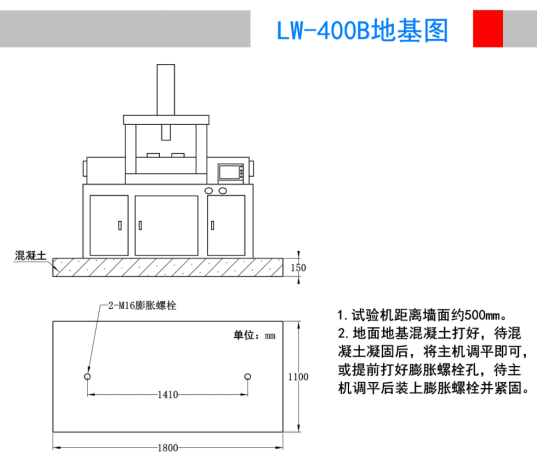

设备安装所需的空间及地基,电源等。

环境温度25℃以下L-HM46号抗磨液压油40升;环境温度25℃以上L-HM68号抗磨液压油40升。
