WDW-20E 微机控制电子式*试验机介绍(WDW-20E 微机控制电子式*试验机产品详情)

一、产品概述

• 该试验机满足:GB/T16491-2008《电子式*试验机》及JJG-1986《电子式*试验机检定规程》;GB/T228-2010《金属材料室温拉伸试验方法》。主要完成拉伸试验,可自动求取抗拉强度、 *大力等各种材料力学性能指标 。主要用于铝材加工、节能监测等行业。

• 该机采用门式框架结构。加载速度0.01~500mm/min无级调速或任意设置(可选择定制)。采用光电编码器检测试样的拉伸距离;伺服电机、无间隙精密滚珠丝杠加载,具有加载均匀、稳定、无冲击现象,检测数据准确的特点。数字显示各种试验参数。 试样破坏自动停机。增加附具可以检测材料的弯曲、剪切、撕裂强度等。

• 该系列试验机在吸收国际领先的试验机技术基础上设计生产。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业对各种金属、非金属及复合材料进行力学性能指标的检测分析。是科研院校、大专院校、工矿企业、技术监督、质量检测等部门的理想测试设备。

• 该系列试验机是通过计算机实现试验过程的自动控制和数据采集、分析,实现了数据采集、分析和控制过程的全数字化、自动化。以WINDOWS为操作界面的控制与数据处理软件,实现了试验力、试验力峰值、横梁位移、试验变形及试验曲线的电脑显示,良好的人性化设计使试验操作更为简便。该机可以实现试验力、变形、位移三种闭环控制,可在恒应力、恒应变、恒位移等控制模式之间平滑切换。该机完全满足相应的国家标准要求,同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理,具有良好的扩展性。

二、产品结构功能

该系列试验机机为门式(双臂)框架结构,上空间基材拉伸试验。下空间配置高低温箱铝合金隔热型材专用附具做拉伸,剪切试验。

1、该系列机采用交流伺服电机及调速系统,驱动精密滚珠丝杠副上下移动,继而实现了试验速度的大范围无极调节,保证了试验过程的高精度、低噪音、高稳定性。

2、附具链接采用万向节十字插销结构,且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另一方面很好的消除了不规则试样对传感器的影响。

3、试验控制系统,具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集,对实验特性曲线实现实时动态显示,试验数据文件能以Access常用数据库的方式保存,方便实现客户的资源共享及网络管理,以及用户的再分析。对于用户自定义的各种word2000报表,该软件可轻松实现访问,解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。

4、保护功能:该机具有软件和机械两种限位保护方式,超过*大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

5、对于负荷、变形通道可实现自动标示,直观方便。

6、批量试验可实现曲线的分层次显示,曲线自动跟随。

7、该软件可实现用户自定义的速度设定,速度的计算机调整。还可实现高精度的速度标定,随时调整速度档位和编码。

8、监测试验过程:对试验过程中的试验力、变形、位移、曲线等多种参数可实现实时显示。

9、软件权限分级管理功能:为了提高软件及数据的安全性,该软件可以通过设置不同的密码保护来实现分权限管理功能。

10、结果再现功能:试验操作完成并存盘后,可根据用户需要在以后任意时间打开并对试验数据进行再分析。

11、可根据用户需要选择负荷～变形、负荷～时间、负荷～位移、位移～时间、变形～时间等曲线来进行试验及数据显示、存储、分析及打印。

三、产品主要技术参数

四、产品标准配置

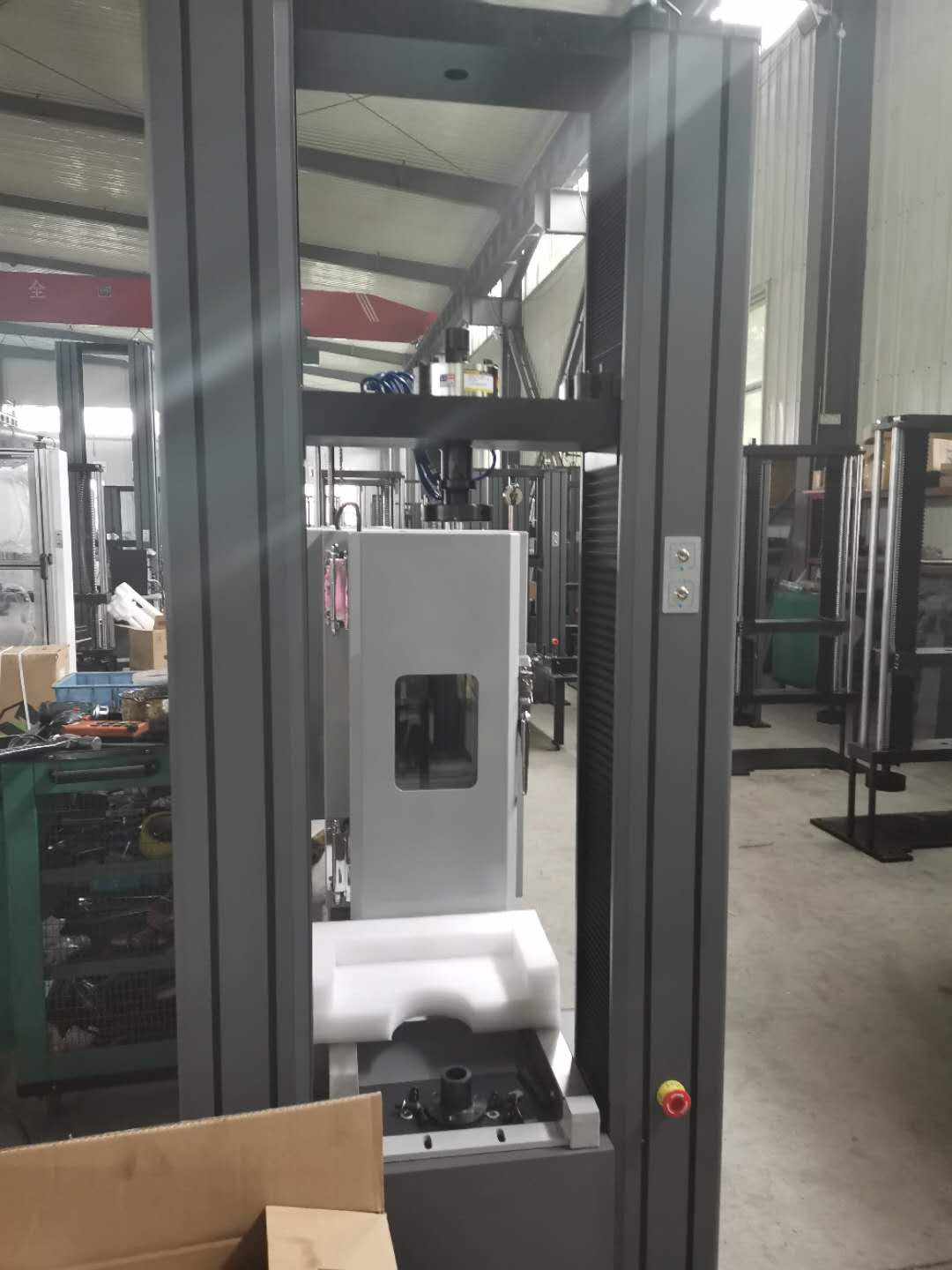

五、产品展示
