WLS-1微机控制电子拉力试验机介绍(WLS-1微机控制电子拉力试验机产品详情)

一、结构原理、功能、特点:
1、 结构及原理:
主机上横梁与下工作台通过四立柱连接成刚性门式框架结构,交流伺服电机及交流伺服调速系统安装在工作台下面,交流伺服电机通过精密低噪音减速机、同步齿型带等减速机构驱动双滚珠丝杠旋转,从而带动中横梁做上下移动以实现对试样加载(中横梁与工作台之间安装有压缩附具,主要计量用; 中横梁与上横梁之间安装有测力传感器及相关拉伸附具,通过插销更换)。交流伺服电机内置位移测量系统,用于测量试样的位移量,也可近似代替试样的变形量;微机(PC机或液晶单片机)控制试验过程,并实现数据处理及输出。
2、 功能及特点:
2.1: 采用交流伺服电机及交流伺服调速系统控制试验过程,控制精度及品质大大提高,平稳、高效、低噪音(低速时基本上无噪音)并且控制速度范围大大加宽(0.01-500mm/min),既有利于低速试验,又有利于非金属材料高速试验,同时也可用于空载时快速调整试验空间,节省辅助试验时间。
2.2: 由伺服电机专用精密同轴减速机及同步齿型带、精密滚珠丝杠副“强强”连手组成的减速机构,使得结构更简洁、明快,传动效率大大提高,主机的下工作台位置高度及主机高度也随之下降,外观更协调。
2.3: 主机的装饰壳体采用喷塑处理,造型大方、美观。
2.4: 配置独立的液晶显示控制器,可脱离微机,独立完成试验过程。
2.5: 外接微机配有WindowsXP电子*试验机专用软件,根据国家标准或用户提供的标准对材料进行试验,并对试验数据处理,输出各种要求的试验曲线及试验报告,可选择负荷—时间、负荷—位移、位移—时间、变形—时间等试验曲线实时显示、放大。

二、主要技术指标:
1、*大试验力:1kN
2、试验力测量范围:
1000N传感器 :  20-1000kN;全程不分档。
300N传感器:  10N-300N; 全程不分档
3、试验力精度: 优于±1%
4、速度调节范围:0.01—500mm/min。
5、位移测量范围:0-600mm;
6、拉伸、压缩试验行程:           600mm
7、拉伸、压缩试验空间有效宽度:    400mm
8、保护功能:超过*大试验力2%-5%时自动停机。
10、试验机主机形式:门式结构。
11、功率:单相220v;0.3KW
12、主机尺寸(长X宽X高):800x500x1550mm
13、 试验机执行标准:GB/T16491-1996《电子*试验机技术要求》
三、基本配置及价格:
1、试验机主机(1000N门式结构)                                               一台
2、独立液晶显示控制器及电气控制系统 (济南瑞普)             一套
3、交流伺服电机及其调速系统(内含位移测量装置)              一套

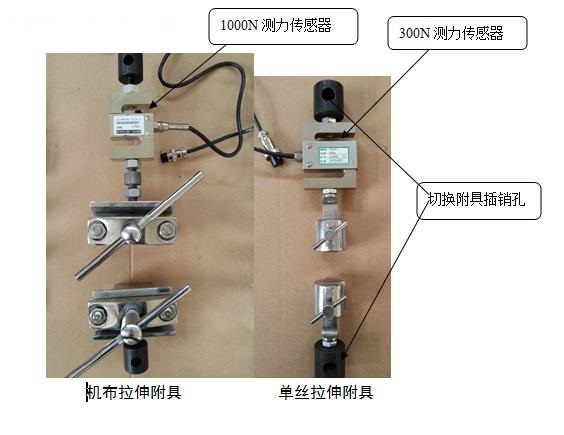

4、 高精度负荷传感器 1000N/300N                                          各一套
5、 伺服电机专用精密行星减速机                                             一套
6、 附具类:
      6.1   单丝拉伸附具(与300N传感器配套)                一套
      6.2   对夹拉伸附具                                                 一套
      6.3  计量用压缩附具(Ф60)                                     一套
      6.4  计量用反向架                                                  一套
  7、联想品牌计算机                                                               一台
  配置: 17液晶显示器,.80G硬盘
8、试验机WindowsXP中文版软件                                         一份
