产品信息

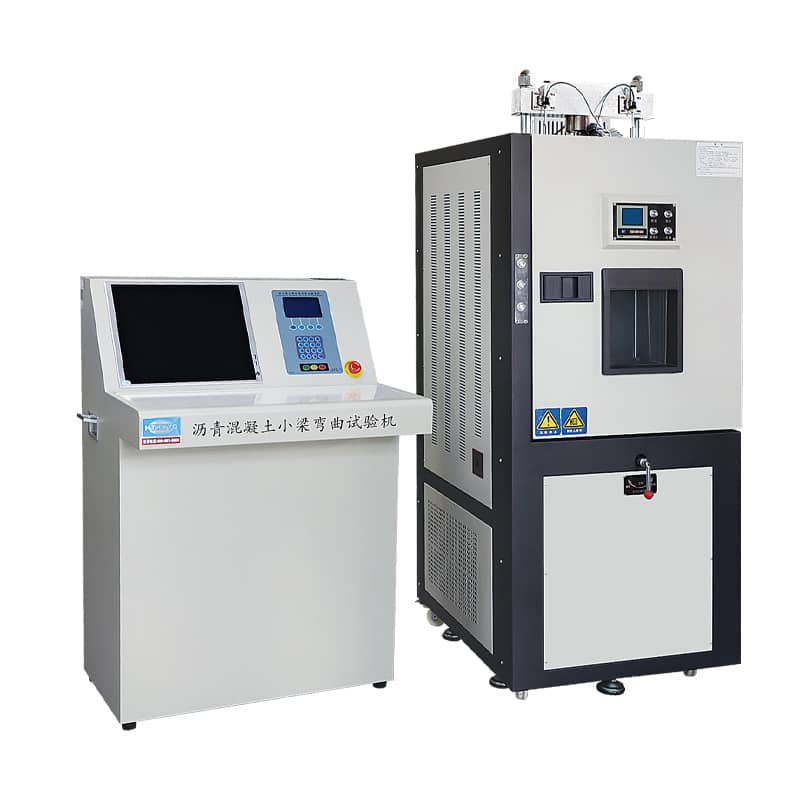

沥青混凝土小梁弯曲试验机是我司沥青混凝土力学性能试验机的子系统。作为沥青混凝土力学试验通用试验机，该产品具有一体式环境箱，内置 10 吨级轴向加载系统，采用了双传感器设计，可选伺服系统，可以的控制任何加载速率，通过适配不同的软件，可以完成常见的沥青混凝土的力学实验。重新设计的分体式控制系统，采用高速 CPU 设计，大屏幕（240×128 点阵）LCD 中文图形液晶显示，采用模拟数字分离设计，高速采样 CPU 专门负责数据采样，同时支持 2 路位移传感器输入，，并采用内置实时 RTOS ，试验软件功能完善，可以完成多种材料的非常规试验，本仪器还具有恒温箱，可以进行某些试验要求的低温试验，仪器自动恒温，温度波动小于0.3℃。本机标配 15 寸工业 PC 机，支持 PC 端控制各个试验。

产品特点

1．240×128 大屏幕液晶显示，数字键盘，液晶屏上可以显示完整的试验数据和实时试验曲线。内置嵌入式实时 OS ，模块化软件设计，菜单式操作，操作简单明了，功能完备。

2．2 路分时压力传感器输入通道，可以配置不同的量程完成不同功能的试验。

3．RS232 通讯口，内置通讯协议与本公司同类产品一致，上位机软件无需改动即可与本仪器联机，完成试验启动停止，试验结果数据和试验过程数据的读取。

4．内置微型打印机驱动，可以连接微型打印机输出试验结果以及简单的曲线图（选装）。

5. 内置数据存储功能，可以保存试验参数，试验类型，试验编号，试验结果，试验曲线数据流等共计 30 组数据，并且可以在液晶屏上直接查看。

6. 压力，位移均可以设置 15 个停机点，可以检测破碎点，峰值，并可以通过设置，可以将部分功能关闭，通过压力量程选择，记录点设置，暂停功能，破碎点检测等功能组合，可以完成绝大部分材料的试验要求。

7 ．仪器自动控温， 目标温度可以在-25℃~70℃之间任意设定。

8．可以连接 PC 机，使用《沥青混合料试验系统软件》可以完成实验的操作，计算，报表打印等功能。本仪器可以脱离 PC 机独立运行，但是对于未安装微型打印机的仪器，则不能打印试验结论，建议连接 PC 机，使用的 PC 软件来完成实验的操作和数据处理，获得的试验结论和完整的报表数据。

主要技术参数

机械部分

1 、仪器大额定载荷100KN（30KN 可选）

2 、丝杠盘大移动距离200mm

3 、电动机规格

标准版 0.75KW/380V*3、1450r/min

伺服版 1.5KW/220V*3、2000r/min  伺服电机

4 、机动速度

1 -50mm/min 可调(伺服版)。

1mm/min、50mm/min 可选（标准版）

电控部分

1．压力传感器量程

压力通道 1 100KN(10T)

压力通道 2 5KN(500Kg)

2．分辨率0.001KN

3．压力精度0.5%

4．位移传感器(双通道)量程25mm

5 ．位移传感器分辨率25mm0.001mm

6．位移传感器精度优于 0.5%

7 ．电源输入三相 380V±10%

8．功耗(控制系统)30W(Max)

9．辅助加热器功率2000W

10．压缩机功率1000W

11．控温精度0.5℃ , 分辨率0. 1℃

12．恒温范围-25℃~70℃

支持的实验列表

1.   马歇尔稳定度试验 ( φ 101.6/φ152.4）

2.   单轴压缩试验（棱柱体法）

3.   弯曲试验

4.   劈裂/冻融劈裂试验

5.   单轴压缩试验（回弹模量/圆柱体法）
