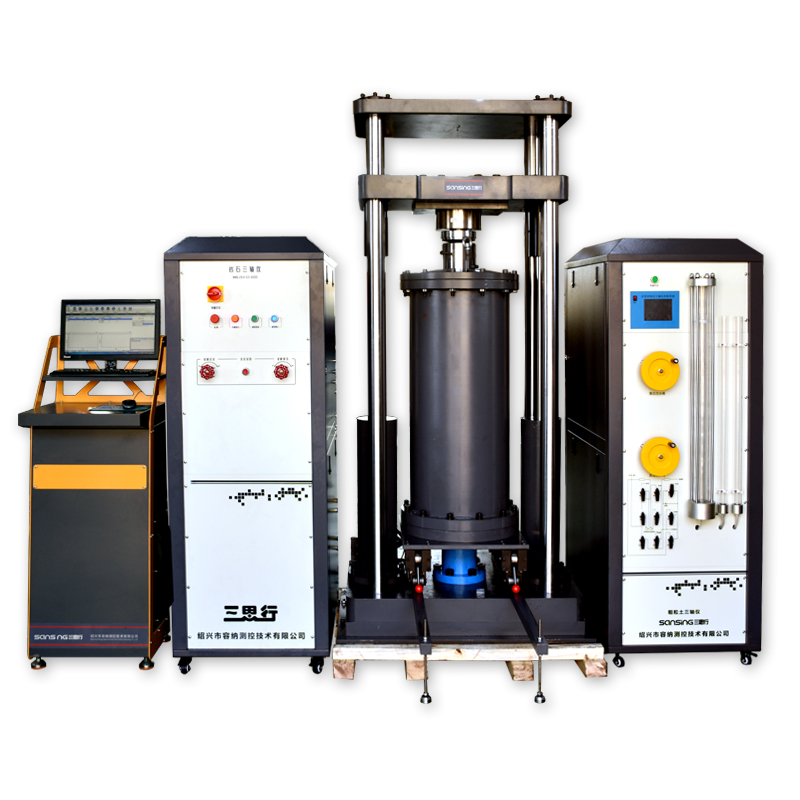

RNSZ-60岩石、粗粒土三轴仪

一、产品概述

　　本产品用于试验分析粗粒土在三向不等应力条件下的应力应变关系、变形与强度特性并研究偏应力、体变、内摩擦角随中主应力S2系数的编号规律的一种新型实验设备。

　　由于常规三轴只考虑了S1和S3两个方向的应力，没有考虑中主应力的影响，故不能真实反映土体受力特征。要获得粗粒土在工程中的实际应力状态，只有通过真三轴试验机才能对粗粒土土样施加三向不等应力，才能真实准确地反映出土地的实际受力特征。

二、主要功能特点

　　1、本试验机采用我公司数控计量油源工作时噪音低、能耗低，同时可以长期工作。
　　2、可按任意设定加载过程，根据应力或应变控制方式进行三向独立加载。
　　3、具有计算机自动控制、采集及数据处理系统。

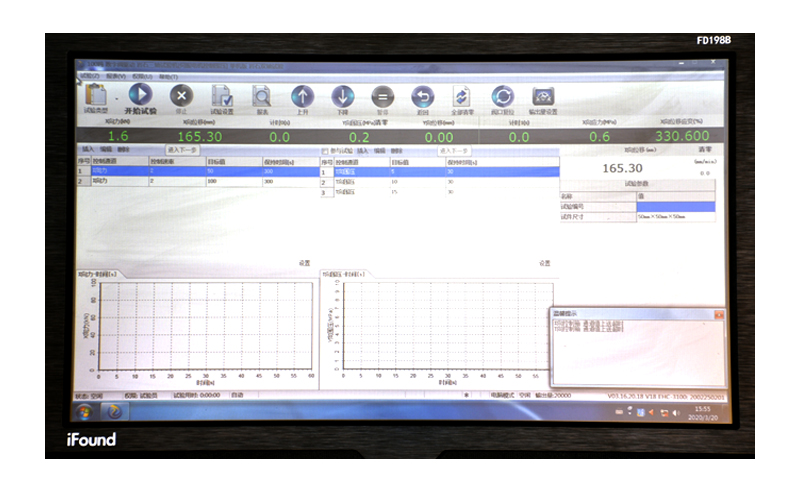

　　4、配有试验设备自动控制软件。
　　5、配有试验数据自动采集处理软件。
　　6、配有数据成果处理分析软件。

三、主要技术参数

  试验尺寸300*300*600mm

*大轴向荷载1500kn（s1压力21Mpa）

S2压力0-3.0Mpa

稳压误差±1%F.S

S3压力0-3.0Mpa

稳压误差±1%F.S

反向压力0-1.0Mpa

孔隙压力-0.1-3.0Mpa

压力室轴向活塞行程±100mm

轴向油缸面积39740px²

轴向油缸直径Φ450mm

轴向油缸行程300mm

压力室侧向活塞行程±50mm

侧向s2油缸行程150mm

侧向s2油缸直径Φ280mm

轴向变形速率0.02-30mm/min

侧向变形速率0.02-30mm/min

体变管容积2000或8000ml

体变分辨率1ml

使用电源380VAC,50Hz

总功率7kw

系统使用油液N46号抗磨液压油

主机尺寸地面上，1500*900*3900mm
