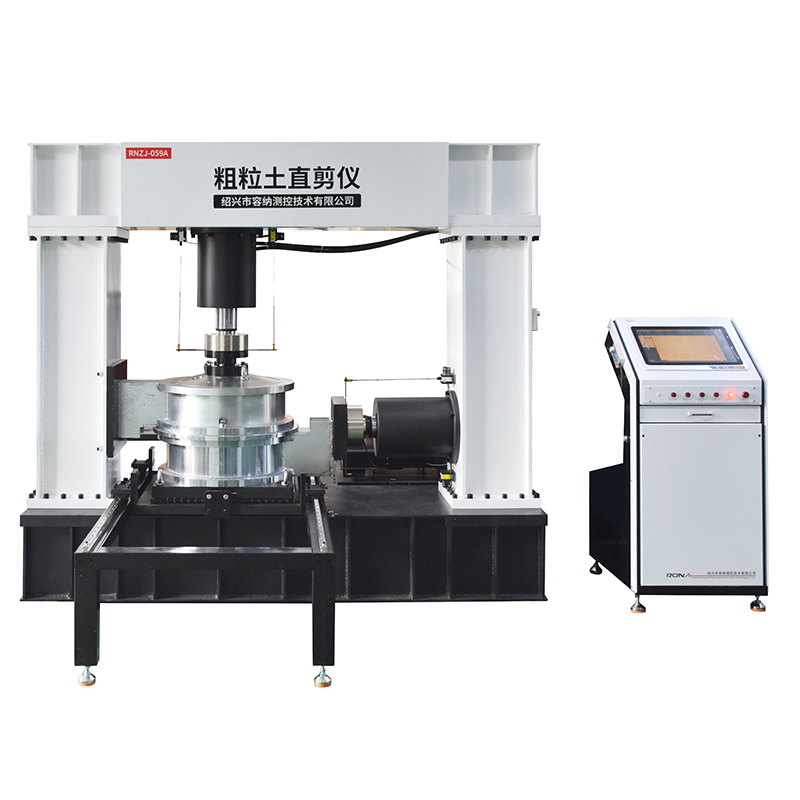

RNZJ-059A粗粒土直剪仪

一、名称、型号

名称粗粒土直剪仪

型号RNZJ-059A

二、执行标准

  GB/T 50123-2019《土工试验方法标准》

三、功能总述

主要用于对筑坝材料、河床覆盖层进行原状样的现场试验研究，可以进行土体的固结试验，也可以进行土体的直剪流变试验。也可用于测量土工织物材料之间、土工织物材料与土体之间的摩擦系数。

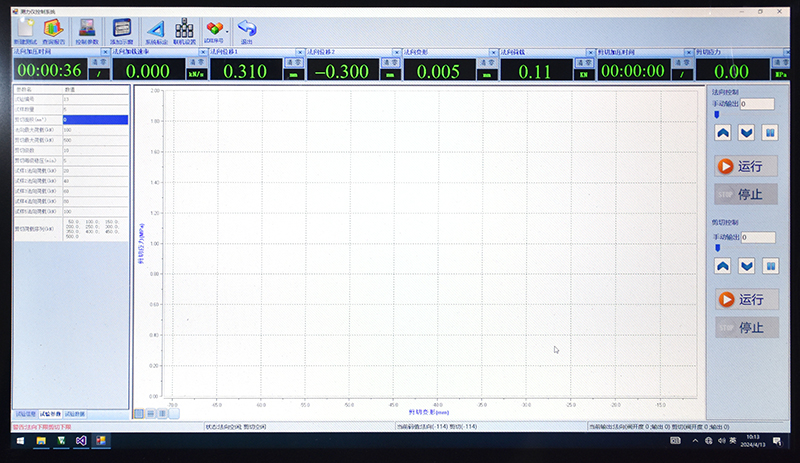

该机采用微机电液伺服闭环测量控制系统，可以实现等速应力、等速位移控制，在试验过程中控制方式可以平稳切换。测量控制单元经多年应用和完善，技术成熟、运行可靠。试验过程中载荷、位移、变形等数据自动采集，试验曲线由计算机实时显示并自动完成试验数据的处理、存储，可按有关标准打印试验报表。

四、技术参数

直剪仪加载架框架式

试样尺寸Φ504.6×400mm（面积2000cm²）

*大垂直载荷1000KN

*大水平推力1000KN

载荷精度0.5%

*大垂直行程125mm

*大水平行程125mm

垂直位移传感器0-150mm

水平位移传感器0-150mm

位移分辨率0.01

垂直水平稳压误差±0.5%FS

油缸行程Φ150mm

伺服泵控（使用伺服电机控制油泵转速节能静音）

水平剪切速度1-10mm/min

饱和方式水头饱和法/真空饱和法（客户自备）

使用电源AC 220V 50HZ

整机功率3KW

主机尺寸2250×1550×1980mm

主机控制柜尺寸860×570×1250mm

整机重量约3.5t
