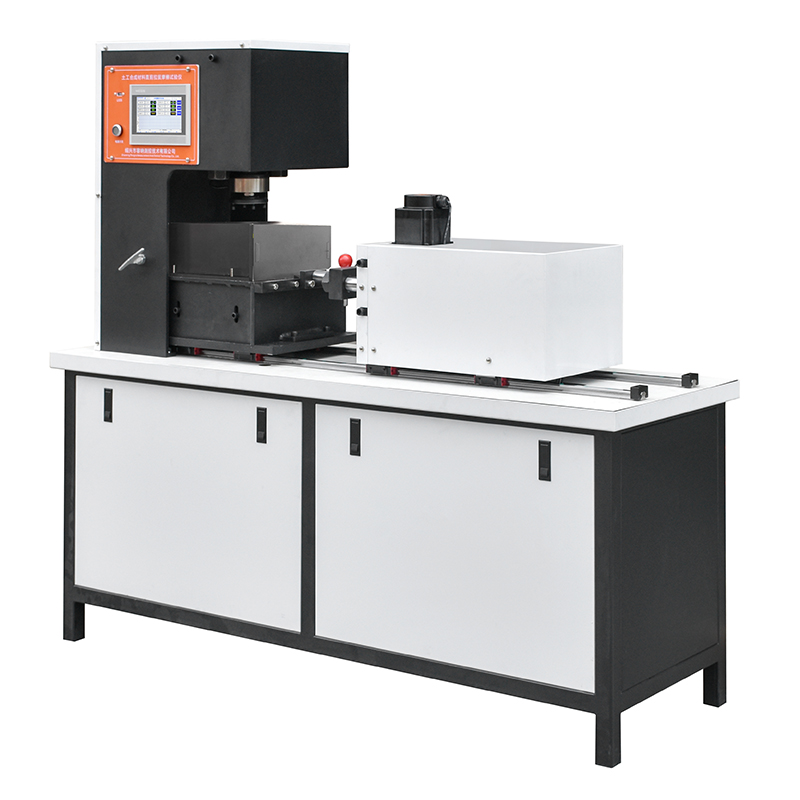

RNE50-1129 土工合成材料直剪摩擦测定仪（含拉拔摩擦试验）

一、产品介绍

土工合成材料直剪摩擦测定仪是根据交通部《公路土工合成材料试验规程JTG E50-2006》，采用电子传感器技术、步进电机减速传动技术、气压加载技术、计算机信息处理技术开发的，用于土工合成材料直剪摩擦和拉拔摩擦试验的全自动试验设备。

土工合成材料直剪摩擦试验系统采用滚珠丝杠，用于土内土工合成材料与周围土体拉拔阻力的摩擦试验及土工合成材料与土石料之间的直剪摩擦试验，以检测土工材料直剪摩擦性能。

二、执行标准　　

JTG E50-2006 T1129《公路工程土工合成材料试验规程 直剪摩擦特性试验》

JTG E50-2006 T1130《公路工程土工合成材料试验规程 拉拔摩擦特性试验》

SL 235-2012 《土工合成材料测试规程》

GB/T17635.1-1998 《土工布及其有关产品 摩擦特性的测定 第1部分直接剪切试验》

三、产品特点

3.1采用滚珠丝杠，为精密线性模组，拉延平稳，噪音低

3.2垂直加载采用步进电机控制，压力稳定，方便调节

3.3具有拉力均匀等速、外形轻巧、操作简便等特点。

四、技术参数

应力范围30KN

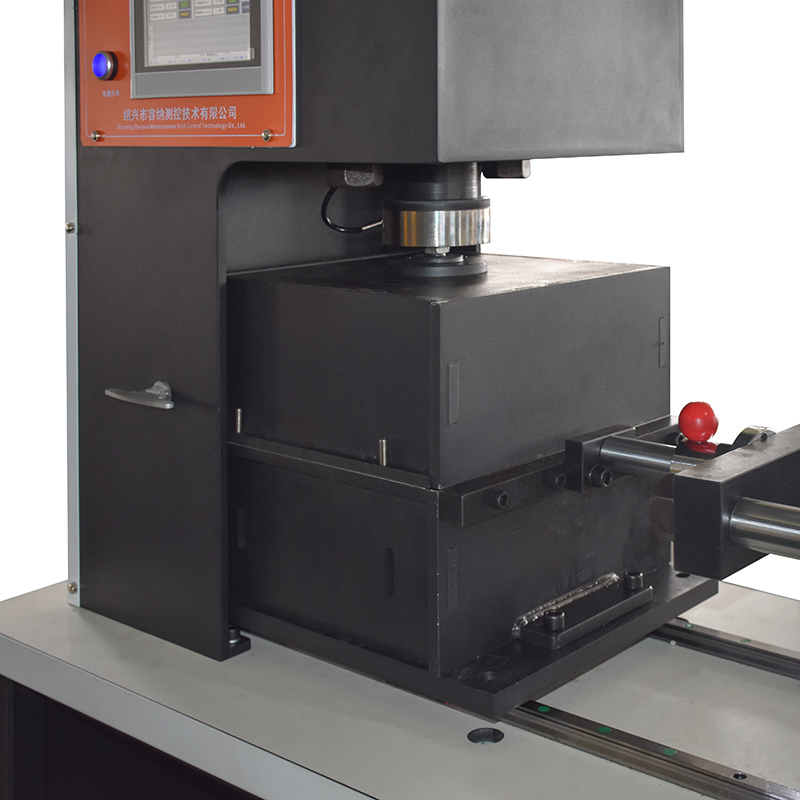

剪切盒尺寸 300×300×320mm

拉拔试验箱尺寸250×250×250mm

位移行程50mm

位移精度0.01mm

剪应力精度0.5%

法向力范围200KPa

法向力精度1KPa

无级调速0.1-5mm/min

电源电压220V(50HZ±1%)

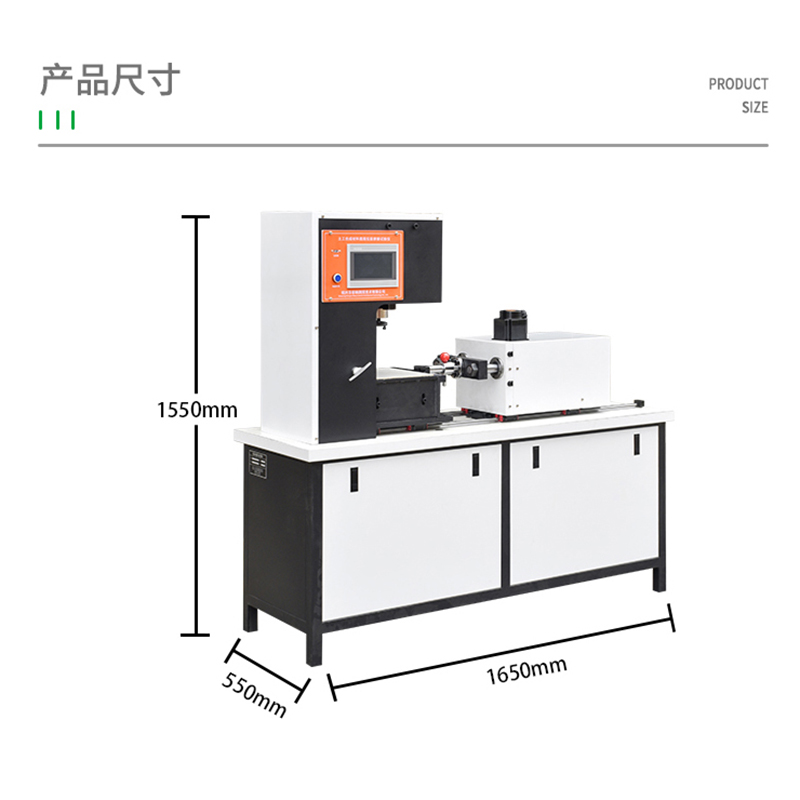

外形尺寸1650mm×550mm×1550mm
