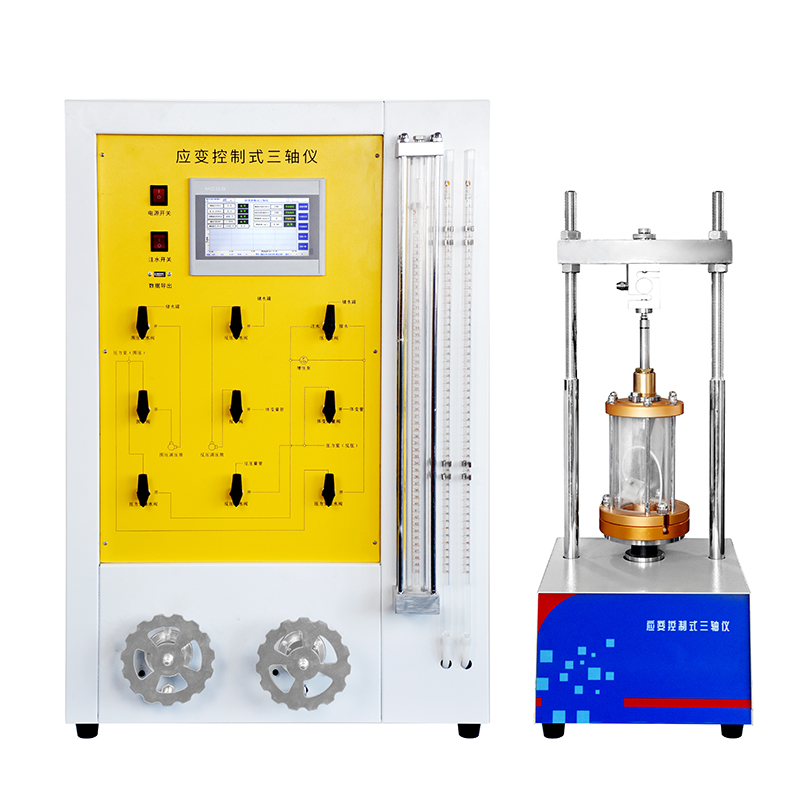

TSZ－系列 应变控制式三轴仪

一、产品介绍

本产品适用于测定土样的强度、变形和孔隙水压力。根据排水条件的不同，它可作不固结不排水剪（UU），固结不排水剪（CU）和固结排水剪（CD）。

二、执行标准

GB/T 24107.1-2009《土工试验仪器 三轴仪 第1部分应变控制式三轴仪》

GB/T 50123-2019《土工试验方法》

JTG 3430-2020《公路土工试验规程》

三、产品特点

1、压力大，即可做中压也可作低压三轴试验能满足水利工程中的高坝及大型重要的工程三轴试验需要。

2、可作细粒土，也可作粗粒土试验。

3、不用配备空气压缩机或其他压力源，仪器由传感器通过测控仪测量控制。数控电动调压稳压，全水压循环使用。

4、操作简便，由于它采用了对压力电测数显数控所以它液压系统管路少、阀门少，并且直观，易学易懂，操作简便，精度高。

5、主机采用大功率步进电机、重量轻、振动少、噪音低，突出功能可实现无级调速，适宜室内或现场使用。

6、没有水银污染使用安全、可靠。

7、压力室耐高压、磨阻小。

四、技术参数

试样尺寸Φ39.1×80mm，Φ61.8×125mm

轴向载荷0-30KN，相对误差±1%。

升降板行程0-90mm

升降板速率0.0024-4.5mm/min 无级变速

周围压力（σ3）0-2mpa数显数控，相对误差±1%FS

反压力（σb）0-2mpa数显数控，相对误差±1%FS

孔隙水压力（µ）0-2mpa电测数显，相对误差±1%FS

体变测量0-50ml，*小分度值0.1ml

电源220±22V，50HZ

整台仪器使用功率小于300W
