新标准ZS-20H水泥胶砂振实台

一、设备总述

1、名称、型号及规格

名称水泥胶砂振实台

型号ZS-20H

2、执行标准

GB/T 17671-2021《水泥胶砂强度检验方法(ISO法)》

JC/T 682-2022《水泥胶砂试体成型振实台》

　　3、功能总述

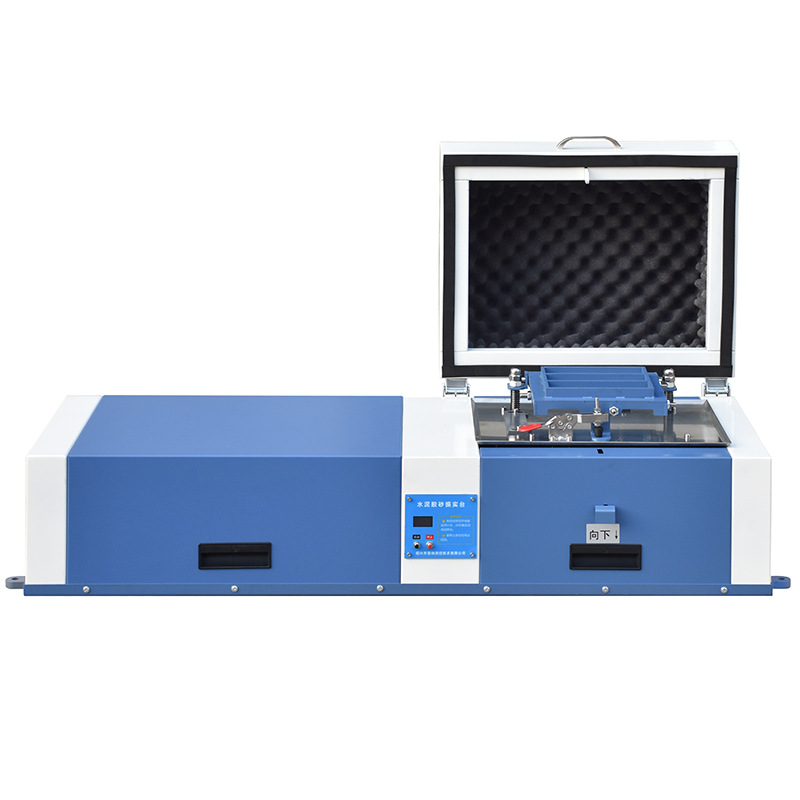

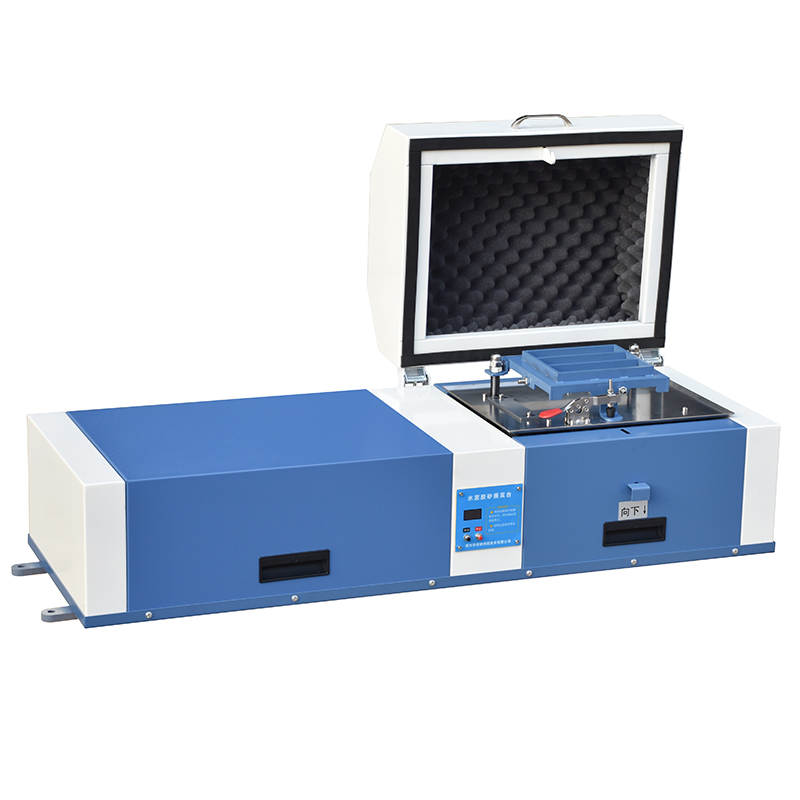

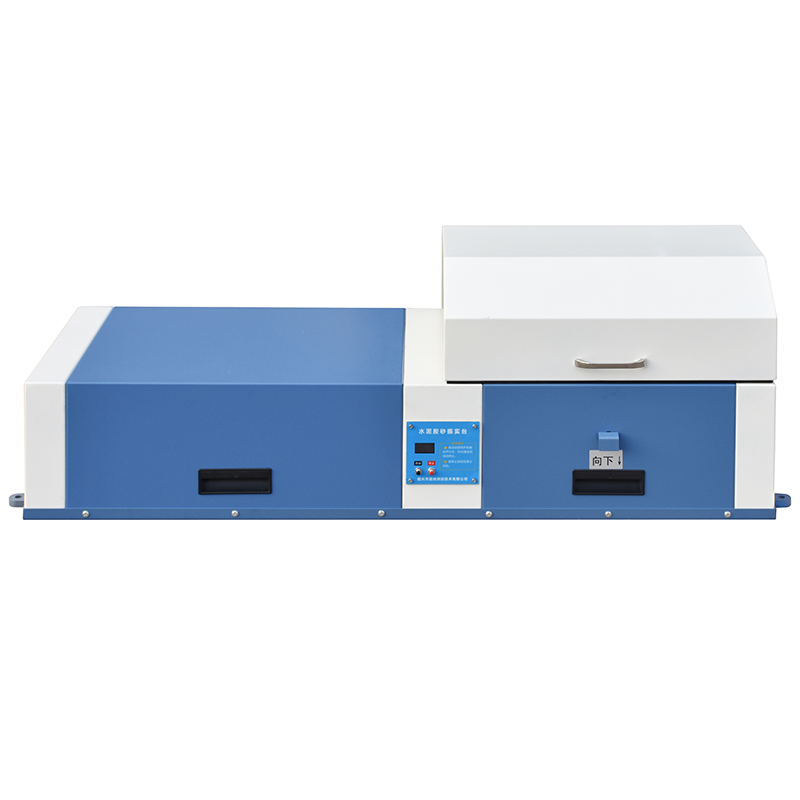

水泥胶砂振实台是我公司参照国家标准GB/T 17671-2021《水泥胶砂强度检验方法(ISO法)》、JC/T 682-2022《水泥胶砂试体成型振实台》等行业或国家标准设计制作。适用于按GB/T 17671-2021测定水泥胶砂强度及其它制定采用本标准的胶砂振实台（见图1）。

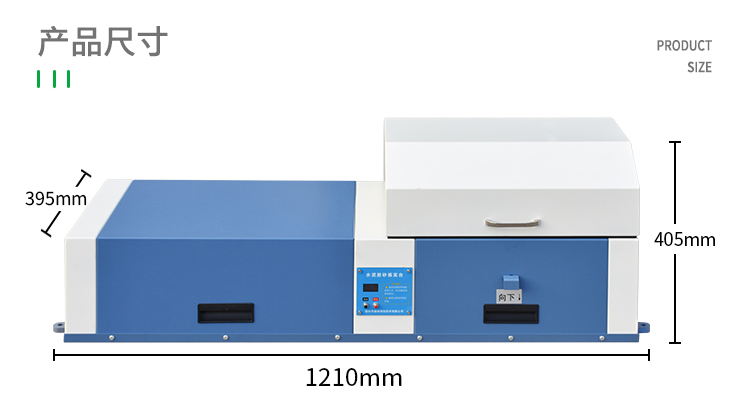

4、技术参数

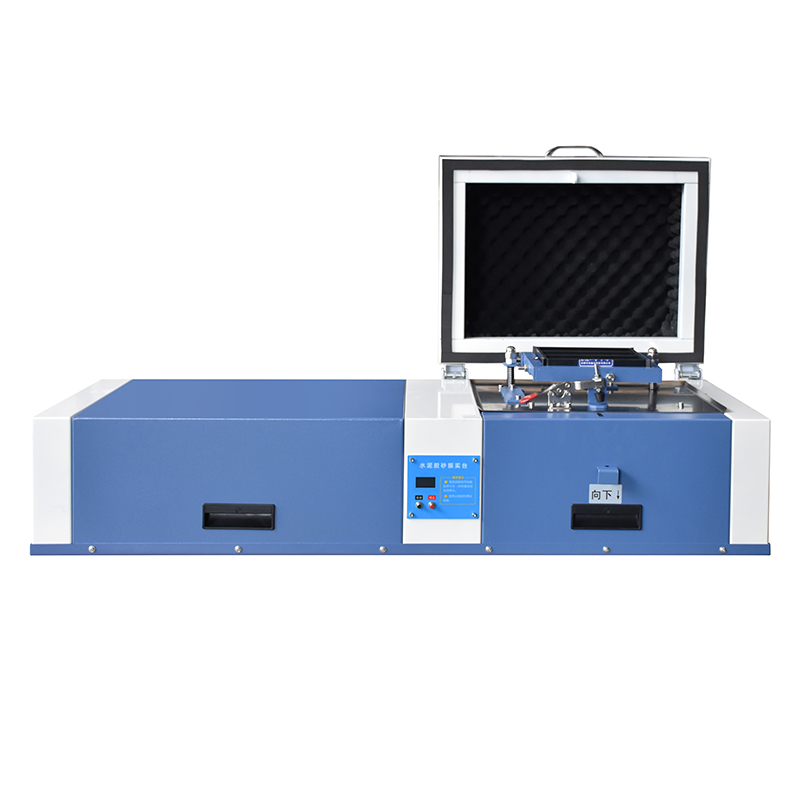

二、基本结构

振实台由台盘和使其跳动的凸轮等组成。台盘上有固定试模和摸套用的锁紧机构，并连有两根起稳定作用的摆动臂，凸轮通过控制器控制按一定的要求转动并使台盘平稳上升至一定高度后自由下落，处于其中心位置的突头恰好与止动器撞击。

三、技术要求

　　1、振实台的振幅15.0㎜±0.3㎜。

　　2、振动60次的时间60s±2s。

3、台盘的总质量（包括摆动臂、模套和锁紧机构）13.75㎏±0.25㎏，并将实测数据标识在台盘的侧面。

4、两根臂杆及其十字肋的总质量2.25㎏±0.25㎏。

5、台盘中心到臂杆轴中心的距离800㎜±1㎜。

6、当突头在止动器上时，台盘表面水平，四个角中任一角的高度与其平均高度差不大于1㎜。

7、突头的工作面为球面，其与止动器的接触为点接触。

8、突头和止动器由洛氏硬度≥58HRC的全硬化钢制造。

9、凸轮由洛氏硬度≥45HRC的钢支撑。

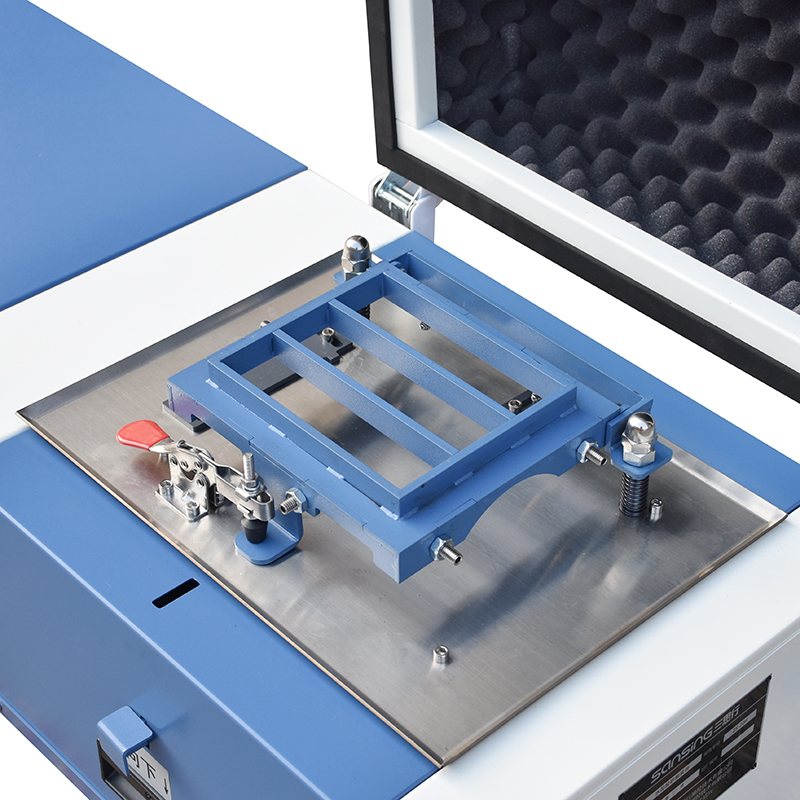

10、锁紧机构锁紧时能压紧模套和试模。（见下图）

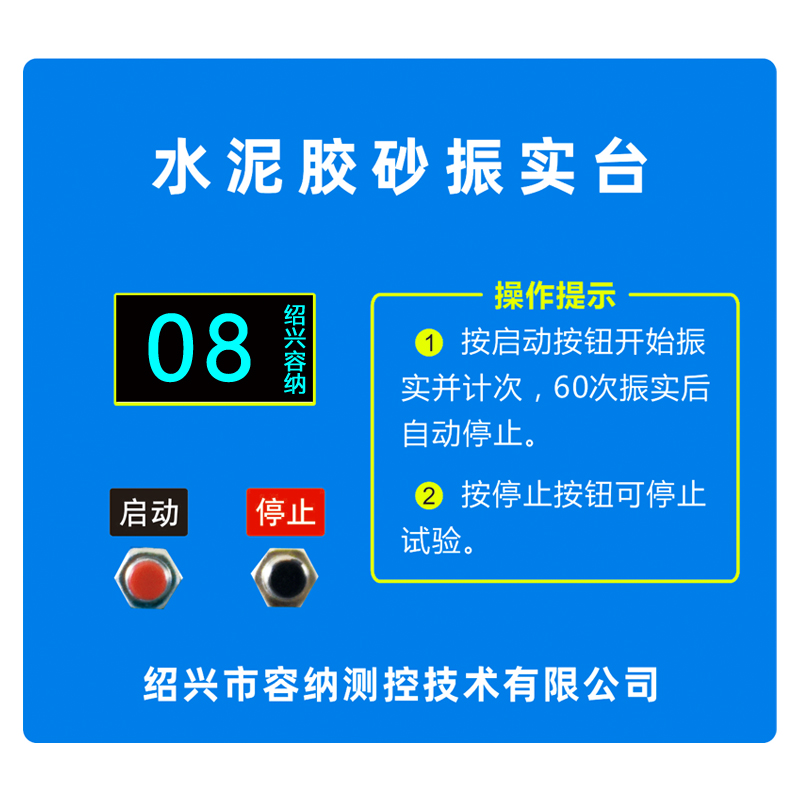

11、控制器和计数器灵敏可靠，能控制振实台振动60次后自动停止。（见下图）

12、整机绝缘电阻≥2.5MΩ。

13、臂杆轴转动无旷动现象。（见下图）

14、振实台启动后，其台盘在上升过程中和撞击瞬间无摆动现象，传动部分运转声音正常。

15、振实台底座地脚螺栓孔中心距。

16、振实台外表面油漆面平整、光滑、均匀和色调一致。零件加工面无碰伤、划痕和锈斑。
