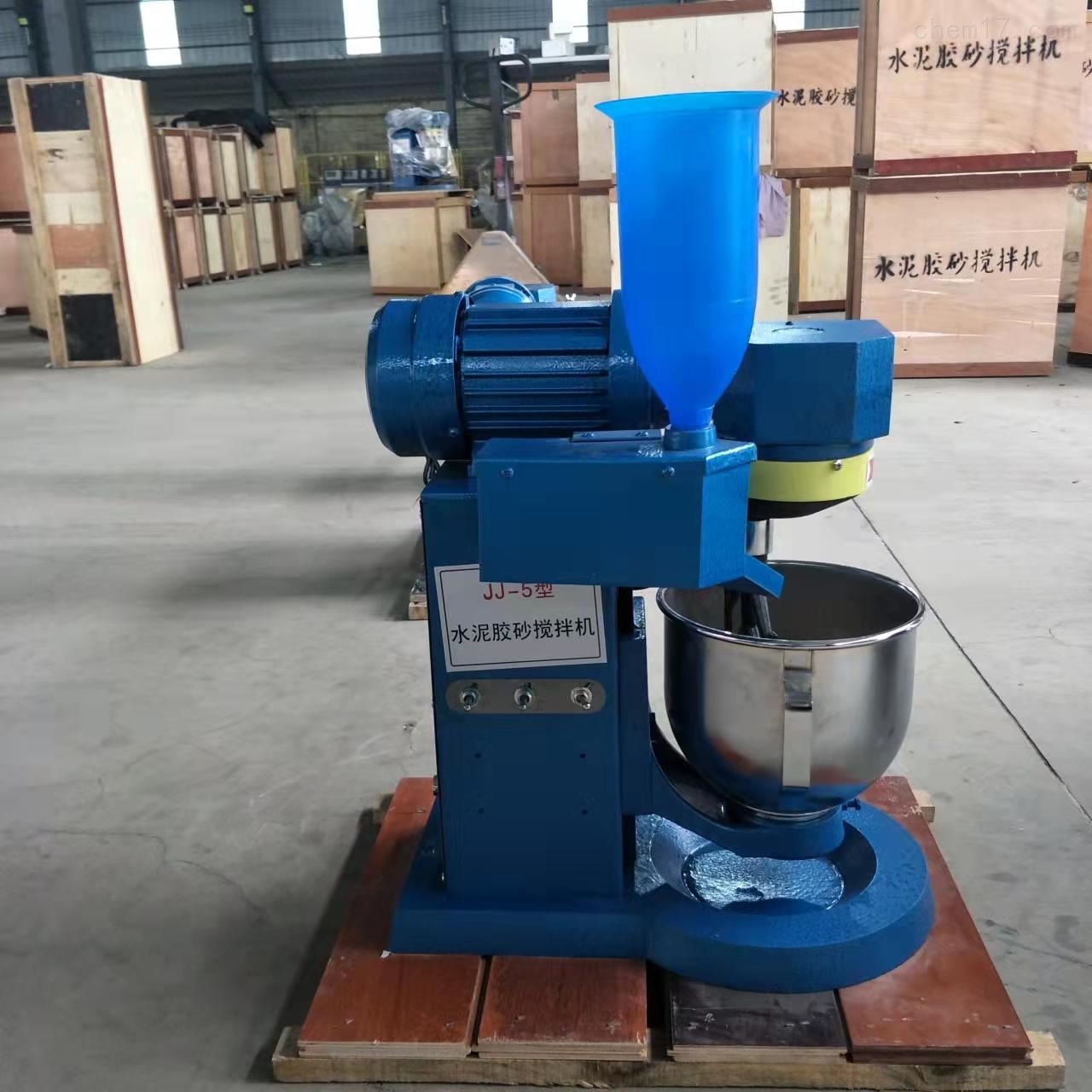

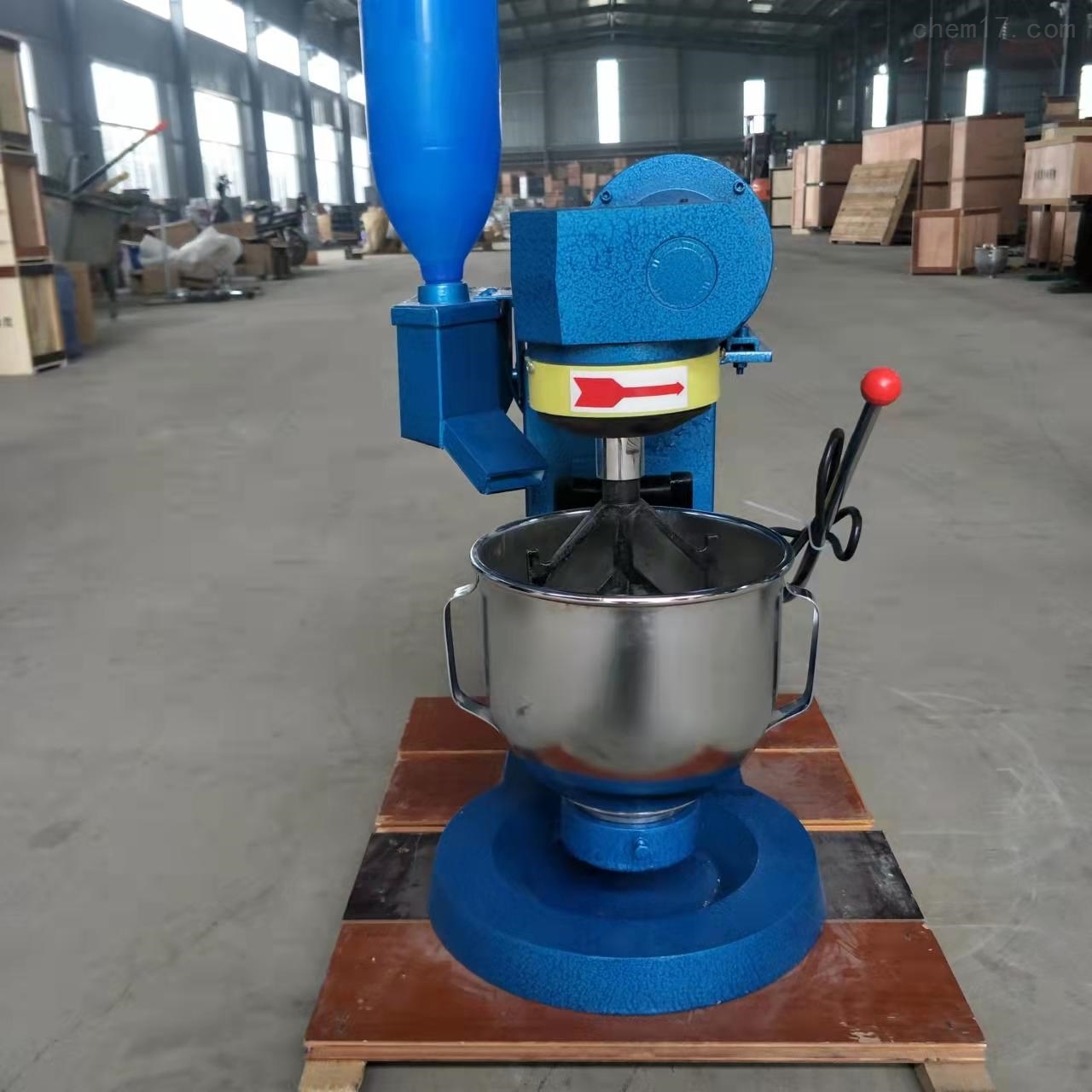

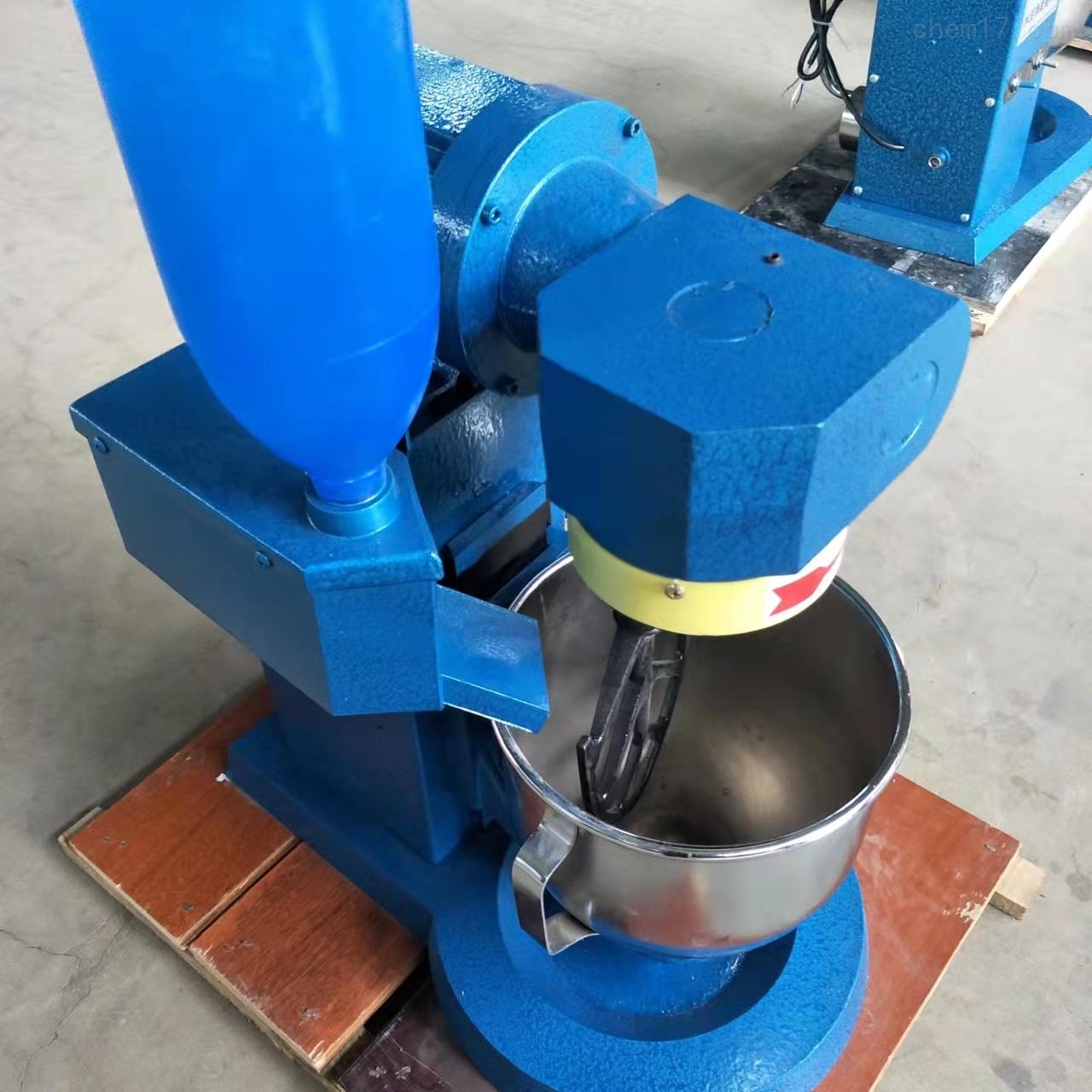

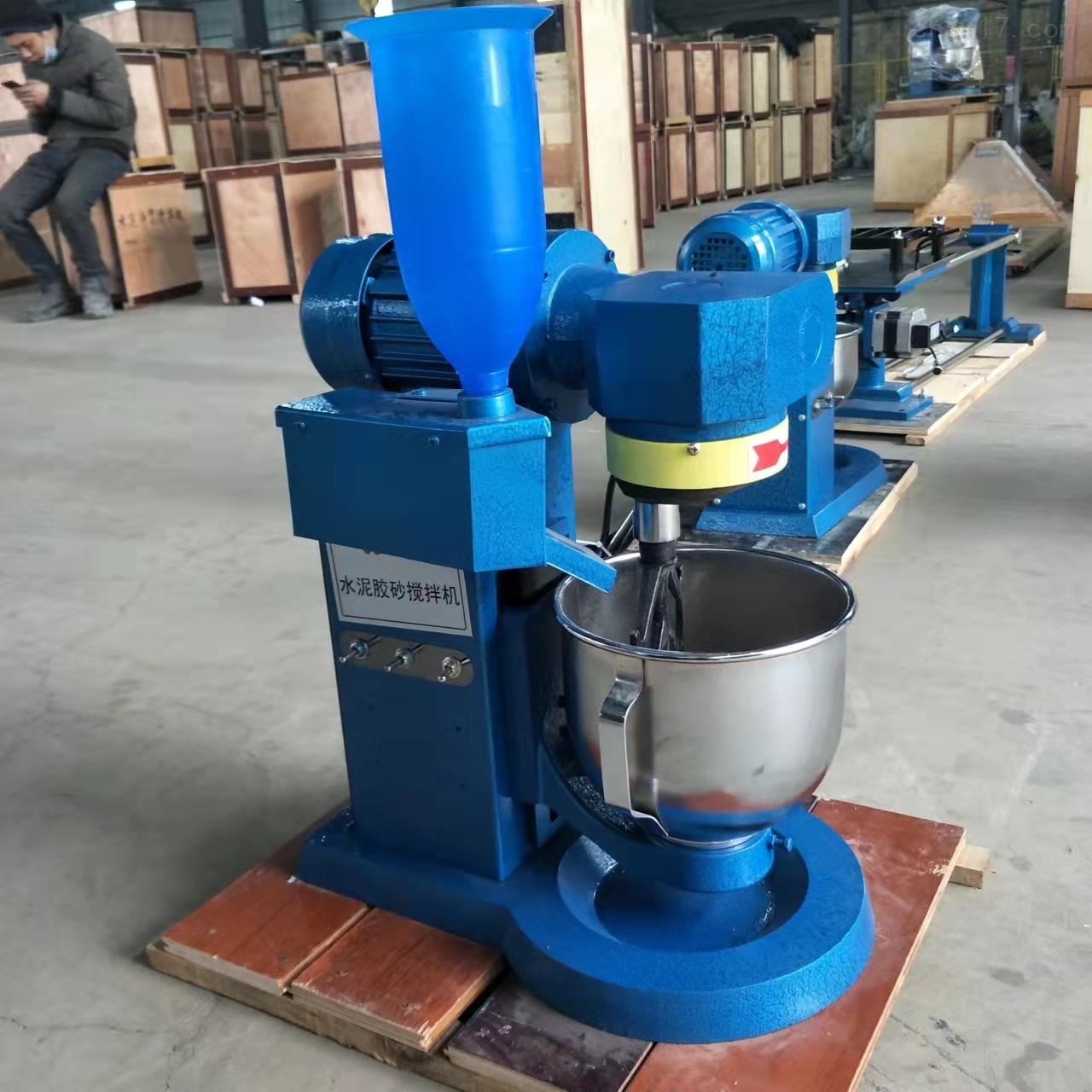

水泥胶砂搅拌机

水泥胶砂搅拌机

• 主要技术参数
  1、搅拌叶转数 速度挡 自转 r/min 公转 r/min 低 速 140±5 62±5 高 速 285±10 125±10
  2、搅拌叶在搅拌锅内的运动轨迹同ISO679—1989（E）。
  3、搅拌叶宽度135mm。
  4、搅拌叶与搅拌叶轴联接螺纹M18×1.5。
  5、搅拌锅容积5L，壁厚1.5mm。
  6、搅拌叶与搅拌锅之间的工作间隙为3±1mm。
  7、电动机为立式分马力双速电动机,功率为0.55/0.37kW。
  8、外形尺寸：长×宽×高为600×320×660（mm）。
  9、净重70kg

• 主要结构
  主要有双速电机、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。

• 工作原理
  双速电动机（1）通过联轴器（2）将动力传给传动箱（10）内的蜗杆（3）再经蜗轮（6）及一对齿轮（7）和（9）传给主轴（8）并减速。主轴带动偏心座（12）同步旋转，使固定在偏心座（12）上的搅拌叶（16）进行公转。同时搅拌叶通过搅拌叶轴（14）上端的行星齿轮（13）围绕固定的内齿轮（11）完成自转运动。搅拌锅（17）与支座（18）用偏心槽旋转锁紧、砂罐内加砂子后，可在规定时间自动加砂或手动加砂，手柄（20）用于升降和定位搅拌锅位置用.

• 水泥胶砂搅拌机

•

•

•

•
