水泥细度负压筛析仪

  • 咨询热线:0317-7777829

产品简介

----------------------------------------------------------------------


一、简介:

水泥细度负压筛析仪采用气流作为筛分的动力介质时,整个系统保持负压状态。在筛内测量的细粉材料,是在旋转喷嘴喷出的气流作用下,在气流作用下流动的,并随气流运动,其中颗粒尺寸小于筛孔尺寸的细颗粒由气流驱动,通过筛网泵出。但是,颗粒尺寸大于筛孔的粗颗粒留在筛网中,达到筛分的目的。如果在筛分系统中使用小型旋风除尘器,则可从气流中收集通过筛网的细颗粒,收集率可达90以上,从而减少了真空吸尘器的除尘次数。


二、使用说明:


(1)将仪器放置在水平地面上,打开后门,检查所有零部件是否安装妥当。

(2)将水泥试验材料取25g,倒入试验材料筛内,盖上筛板,然后启动仪器,关机后取下样品筛,其余项目倒入天平称重,得到筛分结果。

(3)工作负压应在-4000~-6000 Pa范围内调节,仪器在2 min内自动停止工作。

(4)每次使用后,用刷子轻轻地刷一下测试筛的两侧,然后把筛子转向光线,检查筛子孔,并将测试筛存放在一个干燥的容器或塑料袋中。当测试筛堵塞时,它可以放在筛座上,上面覆盖着屏风罩吸力,然后用刷子刷。如果屏幕严重堵塞,测试屏幕在刷牙前可以浸入水中一段时间。

(5)如果发现收尘瓶中的细水泥粉几乎已满,则应将收尘瓶从旋风中拔出,并在重新装货前倒出。


三、主要技术参数:

1、筛析测试细度:0.08mm、0.045mm
2、工作负压:-4000Pa-6000Pa
3、喷咀转速:30±2rpm
4、喷咀与筛网距离:2-8mm
5、水泥试验重量:25g
6、电压:220V
7、功率:800W

四、操作规则


1.水泥细度负压筛分仪装在箱体和塑料袋中,拆包后应核对产品合格证、装箱单、说明书和其他材料,并仔细阅读说明书。

2.将水泥细度负压筛分仪放置在平面和水平地面上,打开后门,检查所有部件是否已安装,注意各连接管道端口紧固,然后将电源插头插入220 V交流电源出口,接地可靠,仪器可投入使用。

3.将定时器设置到所需时间,打开电源水泥细度筛分分析仪即可工作,时间到固定时间仪器自动停止工作,如果工作负压超过-4000℃~6000 Pa",应在标准规定的范围内调整负压。

4.当GB 1345-91进行筛分时,用平衡称重25g水泥样品,将其倒入试验筛,盖上筛盖,然后启动水泥细度负压筛分仪,关机后拆除试验筛,筛渣倒入天平称重,获得筛分结果。

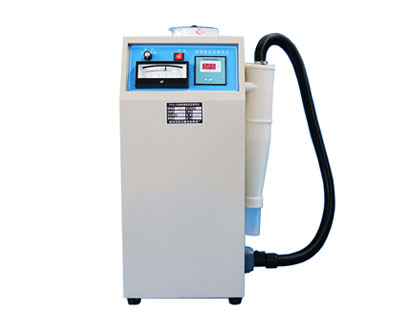

水泥细度负压筛析仪

五、试验步骤


1在屏幕分析测试前,调整数字显式时间继电器将其设置为120 s,然后将负压屏放在屏幕座上,覆盖屏幕盖,打开电源,将负压调整到-4000~-6000 pa,然后关闭机器。

2称重样品25g,放入干净的负压筛中,盖上筛盖,重新启动仪器并连续筛分。在此期间,如果样品附着在屏幕盖上,则可以轻轻地将样品敲击到屏幕盖上,使样品脱落,当筛网满120秒时,仪器自动停止。

在筛选结束时,使用平衡秤重新筛选剩余的材料。

水泥负压筛分仪试验结果的计算

水泥样品筛的残留百分比按以下公式计算:

F=公式中F-水泥样品的筛分残留率(%)

水泥筛渣质量(G)

m-水泥样品质量(G)

计算结果的准确性为0.1%。

六、注意的事项


(1)定期从收尘瓶中倒出水泥。

如果一段时间后负压不符合*标准(-4000~-6000pa),请清洁吸尘器中的收尘袋。

(3)真空吸尘器工作时间不得超过15分钟,否则容易过热烧坏。水泥负压筛分分析仪水泥物理检测仪标准筛GB 6004试验筛网纺纱方孔网

4.本标准的原则是用80μm筛对水泥样品进行筛分,而水泥样品的细度则以筛渣质量在原样质量中的百分比来表示。

4.1.1试验筛由圆网框和筛网组成,屏幕符合SSW 0.080/0.056GB6004、负压筛和水筛。筛的结构尺寸如图1和图2所示。负压筛网应配备透明的网盖,筛网盖和筛上口应密封好。

4.1.2筛网应紧贴筛框、筛网与网框接触处,应用防水胶封,防止水泥嵌入。4.1.3"GB6004"第四章对筛孔尺寸的检验方法。

4.1.3负压筛分装置

4.2.1负压筛分析仪由筛座、负压筛、负压源和集尘器组成,其中筛座由喷嘴、负压计、控制板、微电机和壳体组成,转速为30±2R/min,如图3所示。

4.2.2屏幕分析仪的负压可调范围为4000≤6000 Pa。

4.2.3喷嘴上口面与屏幕之间的距离为2≤8mm。

4.2.4喷嘴的上部开口尺寸如图4所示。

4.2.5负压源和真空吸尘器由600 W工业真空吸尘器和小型旋风除尘器或其他具有相当功能的设备组成,由负压源和功率为600 W的真空吸尘器和小型旋风清洗机组成。

4.3水筛架和喷头水筛架和喷嘴的结构尺寸应符合GB3350.7第2.3条≤2.7的要求,但筛架上筛座+3的内径应为140毫米,平衡度为100克,分级值不超过0.05g。

5样品处理水泥样品应充分混合,通过0.9mm方孔筛,记录筛子的剩余情况,防止其他水泥在筛分时的混合。
