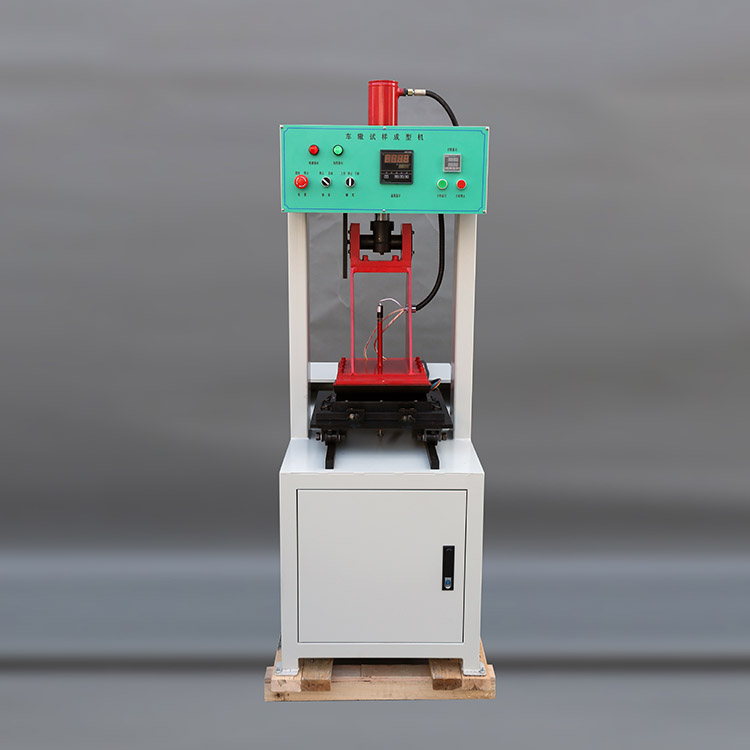

HYCX-1 液压车辙试样成型机

  • 咨询热线:0317-7777829

产品简介

----------------------------------------------------------------------

一、简介


集机械、电气、液压于一体,和同类产品相比,具有体积小、自动化程度高、功能强、操作简便等特点。
适用于在试验室用轮碾法制作沥青混合料试件,该试件可供测定沥青混合料的高温抗车辙能力,沥青混合料配比设计的高温稳定性等沥青混合料物理力学性质试验时使用。
符合行业标准:JTJ 052 — 2000/T 0703。



二、特点

液压控制碾轮压力在0—20KN范围内可任意调整。
试模的高度可在30--100 mm范围内可任意调整。
温控范围宽、精度高、稳定性好:采用PWM调制方式进行温度PID控制。
安装试模的夹紧机构先进,安全可靠使用方便。
按小车停止按钮可使小车停在任意位置。
小车的碾压次数可任意设定,并可随时记录实际碾压次数,当实际碾压次数达到设定值后,碾压自动停止。
碾轮温度可根据试验要求任意设定,当实际温度达到设定温度后,自动停止加热,实际温度可准确显示。



三、技术参数

碾轮的半径为500 mm,宽度为300 mm
碾轮压实线荷载控制范围:200--700 N/㎝(可任意调整,出厂前调整到300 N/㎝)
碾轮压实线荷载控制精度:±3 N/㎝
碾轮温度控制范围:室温 ~ 200 ℃
碾轮温度控制精度:±3 ℃
碾压次数:12次/min ± 1次/min
试模规格:300 mm ×300 mm ×(30~100)mm
整机净重=480 kg
额定功率:380V AC、3.0KW(需有工作零线)

四、常见故障:

◎碾瓦不能上升,不能下降,试模承载车运动也不能运动。
原因:泵站没有压力。
可能原因:电机未运转(听声音可以听出来),泵电机反转了,更改3相电源输入线相序即可。
◎试模承载车可以运动,碾瓦不能上升下降。
原因:升降阀损坏。
解决办法:更换电磁阀。
◎碾瓦可以升降,试模承载车能运动,但不能换向。
原因:行程开关损坏。
解决办法:更换行程开关。
◎碾瓦可以升降,试模承载车不能运动。
原因:运动的电磁阀坏。
解决办法:更换电磁阀。
◎碾压过程中计数器无法计数。
原因:计数用接近开关损坏。
解决办法:更换接近开关。
◎温度控制不稳。
原因:温控器参数不是zui佳。
解决办法:启动温控表的参数自整定。
◎碾瓦表面温度低于温控表显示温度。
原因:由于测温点不在碾瓦表面上,温度的阶梯属于正常现象。
解决办法:在温控表的参数修正中,将温度修正到碾瓦的实际温度值;或者,将温控表目标温度设置高于需求温度。



五、操作步骤

◎接通总电源。
◎设置温控表所需温度。
◎设置碾压次数(N/2)。
◎启动液压站。
◎将试样放入试模承载车中(温度到达设定温度后),并琐紧。
◎执行试模承载车对中,将计数器复位,设置计数值为1,按下“运行”按钮。
◎下降碾瓦,压住试样。
◎按下“运行”,试模承载车开始运行。
◎达到设定次数(N/2)时,试模承载车自动停止运行。
◎上升碾瓦。
◎将试模掉转一百八十度,重复3,5,6,7,8,9试模制作完毕。
◎上升碾瓦,试样制作完毕。
注:N为所需碾压次数。
