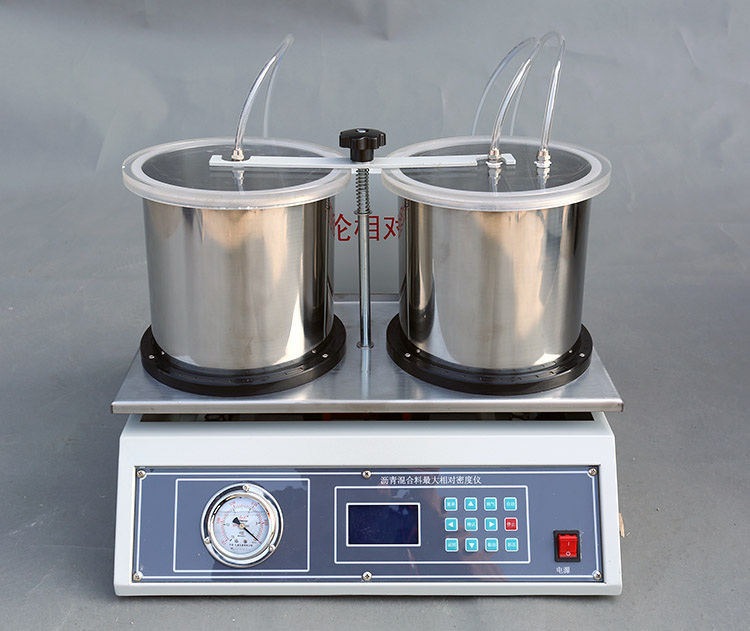

HLM-2 沥青混合料最大相对密度仪

  • 咨询热线:0317-7777829

产品简介

----------------------------------------------------------------------

一、沥青混合料最大相对密度仪用途

沥青混合料最大理论密度仪适用于真空法测定沥青混合料最大相对密度,供沥青混合料配合比设计,路况调查,计算空隙率,压实度等使用。仪器采用进口无油真空抽气泵,震动电机,两个真空容器等组成,仪器使用可优于进口仪器。

二、沥青混合料最大相对密度仪主要特点

1、双筒试验,提高工作效率。

2、高频低幅振荡排气法,排气更彻底。

3、有机玻璃容器,进口密封圈,不漏气,不开裂。

4、采用进口真空泵,不存在真空泵回油现象。

5、采用进口处理器,全自动控制仪器。

三、沥青混合料最大相对密度仪主要技术参数

1、振荡间隙:3Min

2、真空度:-0.1MPa

3、容器容积:5000mlX2

4、振荡方式:连续/间隙

5、环境温度:≤30℃

6、相对湿度:≤85%

7、整机功耗:不大于700w

8、外型尺寸: 500×400×400mm

9、仪器净重:250kg

10、电源电压:220v

四、沥青混合料最大相对密度仪使用与操作

1、连接电源(220V/50HZ),按下电源开关,显示窗口显示“0”位,等待试验。

2、将负压容器连同其中的水及试件一起放入震动台中,盖好两只负压容器的盖板,将放气阀推入关闭位置。

3、按下“自动”键,一切开始自动工作。按照仪器的预置程序,仪器将先抽气至真空度达97.3Kpa,并保持真空状态,整个过程20分钟,然后震动台将自动每隔2分钟振荡若干次。自动程序时间工作60分自动停机。

4、操作者任务试验达到要求,可按“停止”键并拉出放气阀,将负压容器盖板取下,并取下料筒,关闭电源。

5、如果自动控制试验后,试件中还有气体未全部除去,操作者还可以用人工手控功能使仪器继续运作。先按“抽气”键,再按“振动”键,仪器将边抽气边振荡负压容器,此间,可以随时按“停止”键中断其动作。重复上述操作,直到其满足需要为止,最后按“停止”键停止工作。

五、沥青混合料最大相对密度仪操作说明

1、“振动”功能与“抽气”功能同时进行的时候,应先按“抽气” 键待负压容器内真空度达到97.3Kpa以后,再按“振动”建网进行振荡工作

2、按“抽气”后真空泵的一次连续动作时限为60分钟,按“振动”后震动台的一次连续动作时限60分钟,中途停机可按“停止”键。

六、沥青混合料最大相对密度仪结构组成

由机架、抽气机、震动器、空气阀、真空表、真空容器及控制电器等组成,

七、沥青混合料最大相对密度仪注意事项

1、仪器使用前应检查抽气泵内润滑油是否在油标上下线的范围内, 如油量不足或油变质应 及时加油或换油。

2、内放入试样后,水量最高水位应低于桶口以下3cm。以防水吸入抽气泵造成润滑油变质。

3、开启抽气泵后如压力表无压力指示,应关机,查明原因后再开机,抽气机在长期无负压 的情况下工作将会损坏。

4、抽气泵严禁无油运转。泵运行时,严禁堵塞排气口。 5.两只负压容器严禁用三氯乙烯清洗。最好用柏油沥青清洁剂清洗。

八、沥青混合料最大相对密度仪计算方法

1、用A类容器时,沥青混合料的理论最大相对密度按式(1)计算。 γt=ma/(ma-(m1-m2)) 式中:γt-沥青混合料理论最大相对密度; Ma-干燥沥青混合料试样的空气中质量,g; m1-负压容器在25℃水中的质量,g; m2--负压容器与沥青混合料一起在25℃水中的质量,g;

2、采用B、C类容器作负压容器时,沥青混合料的最大相对密度按式(2)计算。 γτ=ma/(ma+mb-mc) 式中:mb-装满25℃水的负压容器的总质量,g; mc-25℃时试样、水与负压容器的总质量,g;

3、沥青混合料25℃时的理论最大密度按式(3)计算。 ρτ=γτ×ρω 式中:ρτ——沥青混合料的理论最大密度,g/cm3; ρω--25℃时水的密度,0.9971g/cm3。

同一试样至少平行试验两次,取平均值作为试验结果,计算至小数点后三位。

九、沥青混合料最大相对密度仪试验方法

1、按本规程T0701沥青混合料取样方法或从沥青路面上采取(或钻取)沥青混合料试样。试样数量不少于如下规定数量: 沥青混合料中集料公称最大粒径(mm) 最少试样数量(g) 37.5 4000 26.5 2500 19.0 2000 13.2、16.0 1500 2 9.5 1000 4.75 500

2、将沥青混合料团块仔细分散,粗集料不破碎,细集料团块分散到小于6.4mm。若混合料坚硬时可用烘箱适当加热后分散,一般加热温度不超过60℃,分散试样应用手掰开,不得用锤打碎,防止集料破碎。当试样是从路上采取的非干燥混合料时,应用电风扇吹干至恒重后再操作。

3、负压容器类型

4、负压容器标定方法:将B、C类负压容器装满25℃±0.5℃的水(上面用玻璃板盖住保持完全充满水),正确称取负压容器与水的总质量(m b)。

5、采用A类容器时,将容器全部浸入25℃±0.5℃的恒温水槽中,称取容器的水中质量(m I)。

6、将负压容器干燥,编号称取其质量。

7、将沥青混合料试样装入干燥的负压容器中,称容器及沥青混合料总质量,得到试样的净质量m a ,试样质量应不小于上述规定的最小数量。

8、在负压容器中注入约25℃的水,将混合料全部浸没。

9、将在负压容器与真空泵、真空表连接,开动真空泵,使真空度达到97.3kpa(730mmHg)持续15min±2min。

10、然后强烈振荡负压容器,使水充分搅动混合料,除去剩余的气泡。每隔2min晃动若干次,直至不见气泡出现为止。为使气泡容易除去,可在水中加有0.01%浓度的表面活性剂(如每100ml水中加0.01g洗涤灵)。

11、当负压容器采用A类容器时,浸入保温至25℃±0.5℃的恒温水槽,约10min后,称取负压容器与沥青混合料的水中质量(m2)。当负压容器采用B、C类容器时,将装有沥青合料试样的容器浸入保温至25℃± 0.5℃的恒温水槽,约10min后取出,加上盖,使容器中没有空气,擦净容器外的水分,称取容器、水的沥青混合料试样的总质量(mc)。
