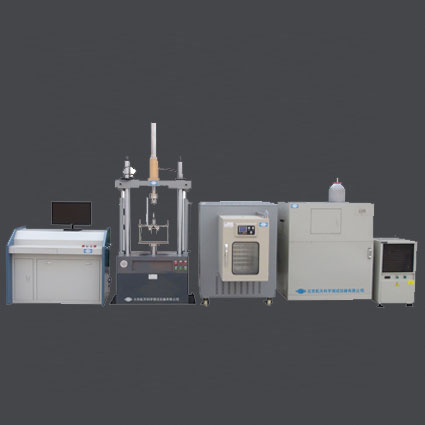

微机伺服混合料动态疲劳试验机

  • 咨询热线:0317-7777829

产品简介

----------------------------------------------------------------------

微机伺服混合料动态疲劳试验机主要特点:

       微机伺服混合料动态疲劳试验机在研制、开发过程中吸取国外电液伺服动态试验机技术,结合国内用户的实际使用状况,采用“单元化、模块化、标准化”开发理念设计而成。大大提高了系统的稳定性和试验机的整体性能。
       本试验机主要由主机(上置30KN伺服直线作动器)、恒压伺服泵(流量30L/min、系统压力21MPa)、全数字单通道伺服控制器、环境箱、液压冷却机组以及计算机打印机、相关试验软件、其它必要的附件等组成。可应用于路面材料动静态力学性能试验,包括材料的拉伸、压缩、低周和高周疲劳试验。通过配置相应的附件和试验软件可用于各种材料的裂纹扩展断裂力学以及其他各种力学试验。配置高低温箱可进行高低温力学试验。

微机伺服混合料动态疲劳试验机主要元器件配置:

1、主机框架(含作动器主体):自制,进口密封件,1套;
2、伺服阀:HY151-100,21MPa    1套;
3、传感器:30KN拉压力动态负荷传感器(美国AC),过载能力150%,jing度0.05%  1套;
4、LVDT位移传感器:FC±75mm,jing度0.05% 1套;
5、油源,1套:额定压力21MPa,额定流量30L/min微机伺服混合物动态疲劳试验机的主要特点:
微机伺服混合物动态疲劳试验机在研发、开发过程中吸取国外电液伺服动态试验机技术,结合国内用户实际使用情况,采用单元化、模块化、标准化开发理念设计。大大提高了系统的稳定性和试验机的整体性能。
本试验机主要由主机(上置30KN伺服直线作业器)、恒压伺服泵(流量30L/min、系统压力21MPa)、全数字单通道伺服控制器、环境箱、液压冷却单元、计算机打印机、相关试验软件、其他必要附件等构成。可应用于路面材料的动静力学性能试验,包括材料的拉伸、压缩、低周和高周疲劳试验。通过配置相应的配件和试验软件,可用于各种材料的裂缝扩展断裂力学和其他各种力学试验。配置高低温箱可进行高低温力学试验。

微机伺服混合材料动态疲劳试验机的主要部件配置:

1、本体框架(包括作业器本体):自制、进口密封、一套
2、伺服阀:HY151-100,21MPa    1套;
3、传感器:30KN拉压动态负载传感器(美国AC),过载能力150%,jing度0.05%。
4、LVDT位移传感器:FC±75mm,jing度0.05%,1套
5、油源,一套:额定压力21MPa,额定流量30L/min。
6、控制器:(自产),一套(包括连接插件)
7.管道系统。
8、计算机:联想商用计算机。
9、打印机:HP激光A4(惠普)
10、软件(随计算机安装)
11、控制柜(自制)
12、环境箱(自制)
13、夹具(标配4点弯曲疲劳夹具),其他夹具可选定制。

微机伺服混合材料动态疲劳试验机的主要技术指标:

1、.大静态试验力:±30KN,按1、10衰减倍数分阶段标定,显示值jing度为每阶段20%至±1%。
2、.大动态试验力:±30KN,宽度波动度不超过各级±2%FS。
3、动作器.大振幅:±75mm,显示值jing度为20%,±0.5%FS。
4、频率范围:0.1-25HZ。
5、主要试验波形:见伺服控制器技术指标。
6、恒压伺服泵站规格:流量30L/min,21MPa,马达功率7.5KW。
7、工作台尺寸约:840*400*1850mm内宽:580mm.大试验空间:800mm。
微机伺服混合材料动态疲劳试验机伺服控制器技术指标:
1.大闭环控制更新速度:6KHZ。
2、A/D、D/A分辨率:16位。
3、信号发生频率范围:0.001-25HZ。
4、信号发生器波形:正弦波,偏正弦,三角波,方波,锯齿波。
5、控制jing度:静态控制典型值:0.3%FS,动态控制典型值:0.5%FS。
6、控制器:(自产),1套(含接插件)
7、管路系统
8、计算机:联想商用电脑
9、打印机:HP激光A4(惠普)
10、软件(随计算机安装)
11、控制柜(自制)
12、环境箱(自制)
13、夹具(标配4点弯曲疲劳夹具),其他夹具可选配和定制。

微机伺服混合料动态疲劳试验机主要技术指标:

1、.大静态试验力:±30KN,按1、10衰减倍数进行分档标定,示值jing度每档20%起±1%。
2、.大动态试验力:±30KN,幅值波动度不大于各档±2%FS。
3、作动器.大振幅:±75mm,
示值jing度20%起±0.5%FS.
4、频率范围:0.1-25HZ
5、主要试验波形:见伺服控制器技术指标
6、恒压伺服泵站规格:流量30L/min,21MPa,电机功率7.5KW。
7、工作台尺寸约:840*400*1850mm;内宽:580mm,.大试验空间:800mm

微机伺服混合料动态疲劳试验机伺服控制器技术指标:

1、.大闭环控制刷新速率:6KHZ
2、A/D,D/A分辨率:16位
3、信号发生频率范围:0.001-25HZ
4、信号发生器波形:正弦波,偏正弦,三角波,方波,锯齿波。
5、控制jing度:静态控制典型值:0.3%FS,动态控制典型值:0.5%FS。
微机伺服混合料动态疲劳试验机
