HYBD-1 内角标定器

简介

关于旋转压实仪的内旋转角度标定的问题，经过对比试验发现，内旋转角是影响旋转压实仪压实效果的主要因素， 到目前为止，旋转压实仪的内角测量工作还被视为一项颇有难度的工作，导致即便是同一品牌的各个仪器之间的内角测量结果也具有很高的变异性。

HYBD-1能满足任何品牌的旋转压实仪内角的标定与测量工作。

产品特点

适用于旋转压实仪内角的精确测量与校准，并可以用于规范要求的框架稳定系数的校准。

可快速精准地测量旋转压实仪内角，测量时间少于30分钟。

无需使用沥青混合料，只需测量前将内角标定器放置于模具中，内角标定器还能自行模拟压实过程中产生的剪切力。

方便快捷角度的调整，并可以迅速校准。

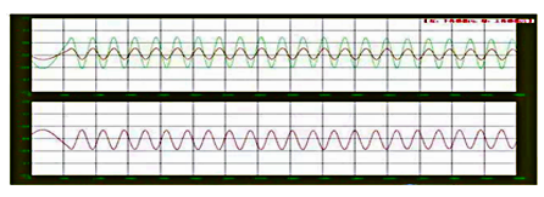

显示每一圈的详细角度，详见波形图。

可观察旋转速度的实时变化。

无操作超过五分钟自动断电，延长电池使用时间。

电池供电，可充电。

主要技术参数

*大测量角度3.5°
供电方式电池供电（可充电）

0.01°级测量资料重现性，满足规范要求

整体尺寸φ150x125mm
重   量约6kg
其他相关介绍

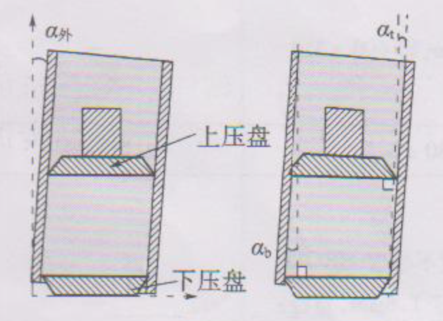

图选自JTG E20-2011公路工程沥青及沥青混合料试验规程P333

αt—顶部旋转角

αb—底部旋转角
