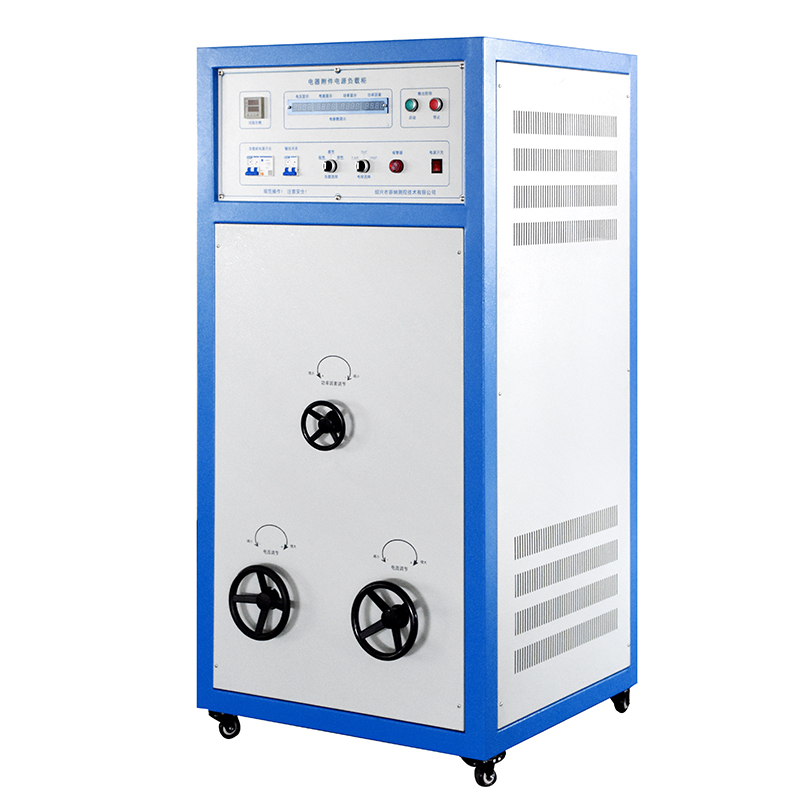

RNKF-20A 电源负载控制柜

一、概述

本负载柜是根据国标 IEC、GB 及 VDE 中的技术及客户要求设计，适用于电工材料及其他需要大电流负载输出寿命试验的样品。本负载柜可以单路输出阻性电流1 ~ 30A，输出电压AC5 ~ 280V手动可调(备选)，输出功率因数手动可调为（0.3 ~ 0.999）(备选)的负载本负载柜具有外型美观，布局合理，操作简单，维修方便等优点。

二、主要技术参数

一、使用电源带地线单相 AC220V±10% / 50Hz；

二、数显输出电压值、电流值、功率、功率因数，表头精度0.5 级；

三、内置负载为电阻片组

四、电流输出方式R 与 L 二种选择；

五、可调功率因数调压器（电抗器）容量为 5 kVA；(备选)

六、单路输出电流为≤ 30A；

七、输出电压调压器容量为 10 kVA，电压AC5 ~ 280V手动可调(备选)。

八、功率因数可调为0.3 ~ 0.999(备选)

九、电流识别时间范围0.5 ~ 99.99 次可预置

十、本机*大功耗10kVA

十一、电源AC220V / 50Hz

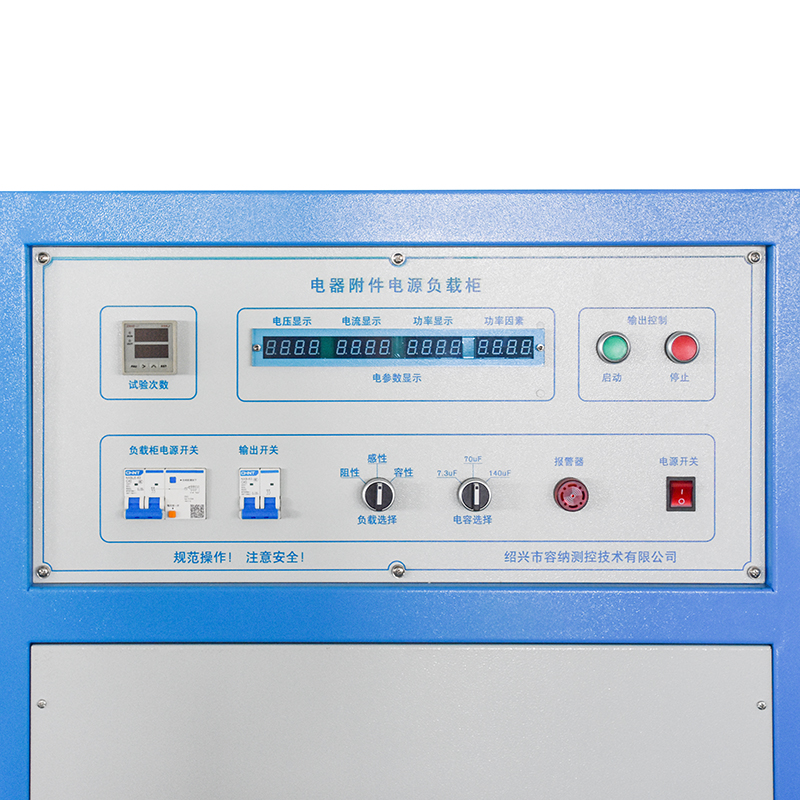

三、控制面板说明

一、输出电压表旋动调压旋钮，显示被检产品的电压值；

二、功率因数表同时调节负载电流、功率因数调压器，显示所需的功率因数；

三、试验次数可预置被检产品次数 1 ~ 99,999,999；

四、复位按钮按动复零按钮，计数器清零。当有报警声，按动此按钮，可消除报警声；

五、负载电源开关断开此开关，整机无电源；

六、输出开关合上此开关，按动电流输出“通”按钮，负载大接线排上负载输出端有电压、电流输出，可进行试验样品检测；

七、输出控制（启动）按钮按动此按钮，观察电流表，有电流输出；

八、输出控制（停止）按钮按动此按钮，切断电流输出，可观察电流表，此时显示为 “0”。

九、仪表电源打开此电源，则仪表会有显示。

十、负载按钮阻性。
