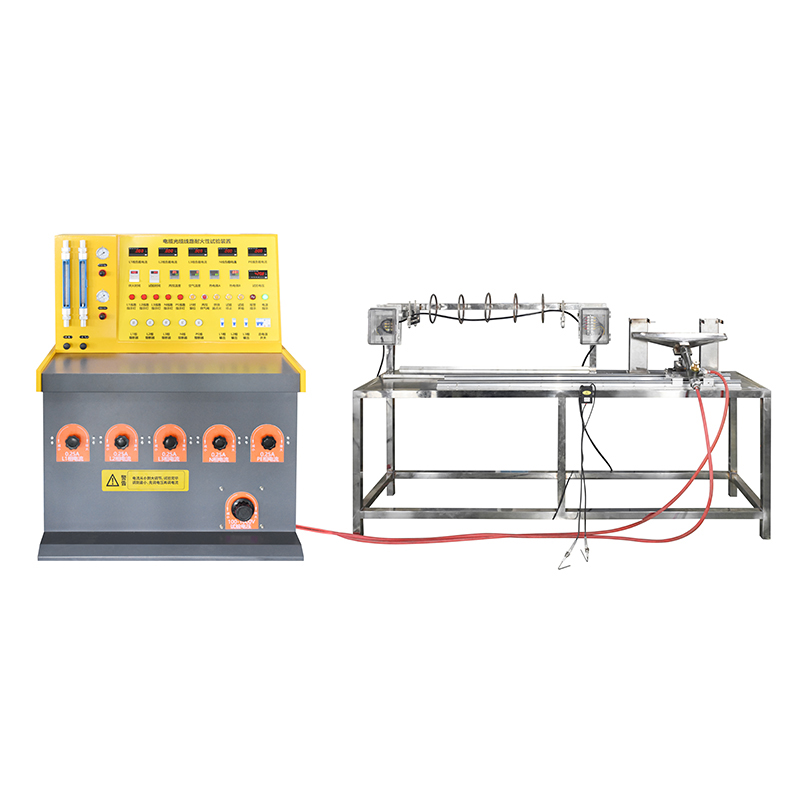

NCSS-19216电缆光缆耐火性试验装置

1、设备总述

1.1名称、型号及规格

名称电缆光缆耐火性试验装置

型号NCSS-19216

1.2执行标准

GB／T 19216.11-2021 在火焰条件下电缆或光缆的线路完整性试验 第11部分试验装置——火焰温度不低于830℃的单独供火

GB／T 19216.2-2021 在火焰条件下电缆或光缆的线路完整性试验 第21部分额定电压0.6/1.0kV及以下电缆

GB／T 19216.3-2021 在火焰条件下电缆或光缆的线路完整性试验 第23部分试验步骤和要求—数据电缆

1.3功能总述

电缆光缆耐火性试验装置是根据GB／T 19216-2021《在火焰条件下电缆或光缆的线路完整性试验》设计制造的，用于测试电线电缆在一定的火源和时间下能持续在指定状态下运行的能力。重要部件采用不锈钢制造，耐烟、气腐蚀。控制系统自动化程度高，具有自动点火，温度和时间数字显示，观察记录方便，使用稳定可靠。试验火焰的气源采用丙烷气体或石油液化气。该试验装置用于以下测量条件当火焰温度达到至少750℃，测试暴露于火焰中电缆的电路完整性。

1.4 定义

线路完整性在规定的火源和时间下能持续地在指定状态下运行的能力。

1.5试验条件

试验应在一个合适的箱体里进行，该箱体具有处理燃烧产生的任何有害气体的设施。应有足够的通风来维持试验过程中的火焰。

箱体外部环境温度应保持在5℃和40℃之间。

在验证和电缆或光缆的试验过程中，箱体内的通风和屏蔽条件应相同。

1.6技术参数

1、电压AC 380V 3-phase，50/60Hz，30A；

2、输入电压0~1000V，可调节；

3、试样熔断击穿电流2A；

4、*大功率5000VA；

5、计时器0~999min；

6、空气流量(100士5) L/min，丙烷流量（10士0.25) L/min；可调；

7、火焰温度0～1100℃可调；

8、试验负载电流0.25A，可调节；

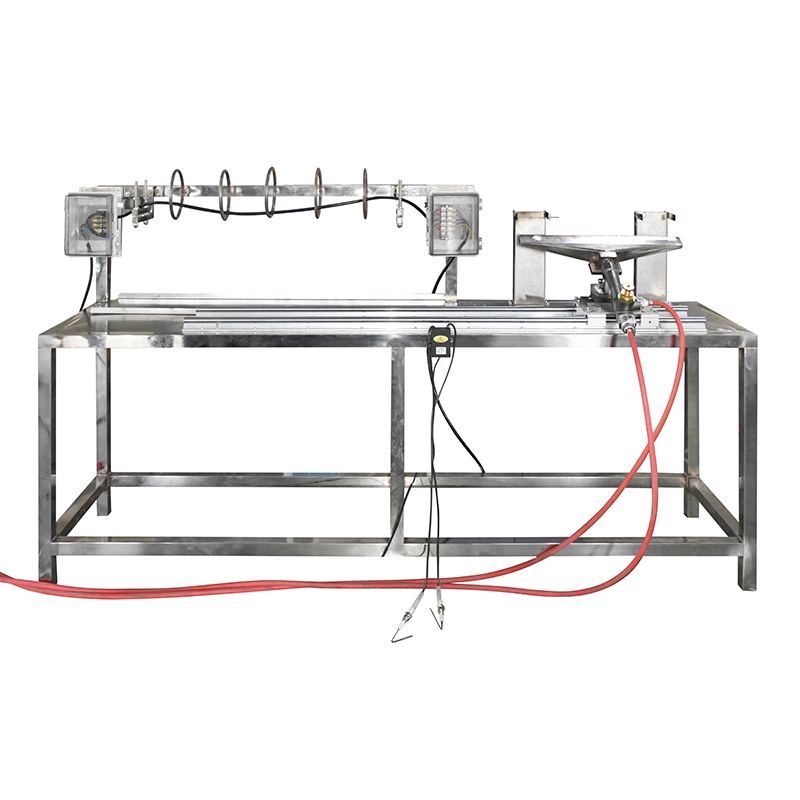

9、燃烧台尺寸1980mm×500mm×1150mm

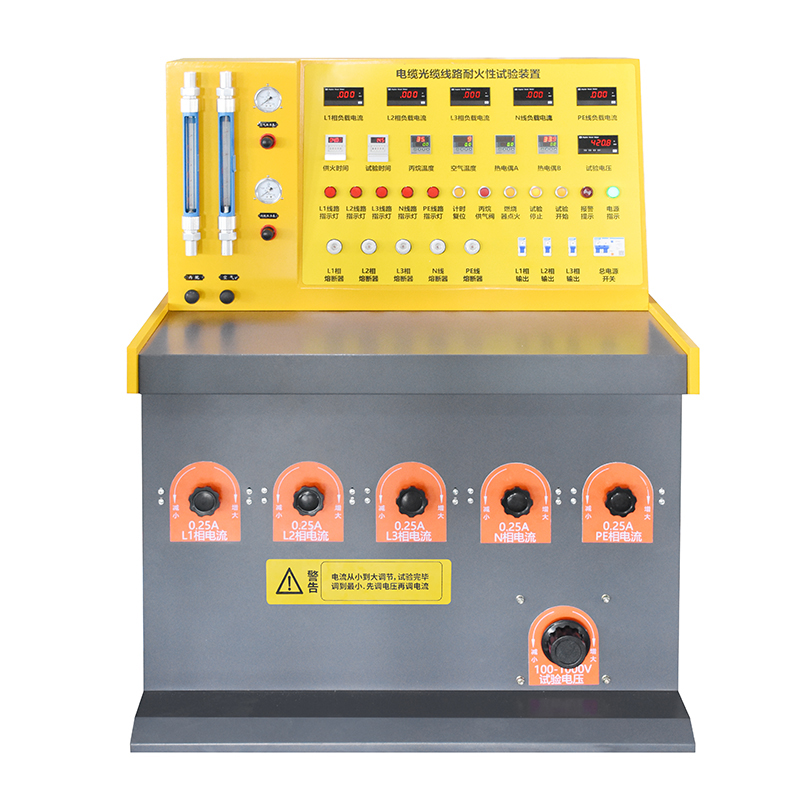

10、控制台尺寸1150mm×650mm×1450mm
