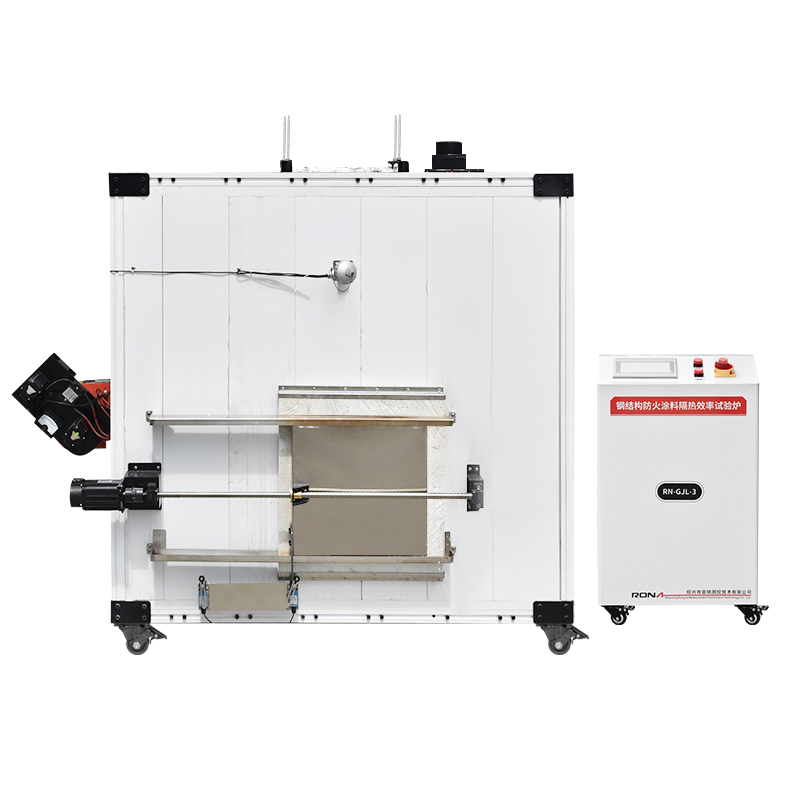

​RN-GJL-3钢型结构防火涂料隔热效率试验炉

一、相关标准

　　GB 14907-2018《钢结构防火涂料》

　　GB/T 9978.1-2008《建筑构件耐火试验方法 第1部分通用要求》

  产品概述

　　钢结构防火涂料隔热效率试验炉是结合国家标准GB14907-2018《钢结构防火涂料》、GB/T 9978.1-2008《建筑构件耐火试验方法 第1部分通用要求》等规定和用户要求而设计。

 二、技术参数

  1工作电压交流220V±10% 50Hz；用电功率3KW

  2炉压测量范围0-100Pa 炉压控制20±3Pa

  3空气流量0-50m³/min 测量精度≤±0.5 m³/min

  4燃料0号或-10号 柴油

  5试验温度程序升温

  60min 室温- 925℃

  120min 室温- 1050℃

  180min 室温- 1115℃

  240min 室温- 1150℃

  300min 室温- 1180℃

  360min 室温- 1210℃

  6仪器设备的准确度

  ①炉内温度热电偶数量4支

  ②背火温度热电偶数量: 2支

  ③试件背火温度±4℃

  ④可选择背火温度是平均值控制还是分别控制

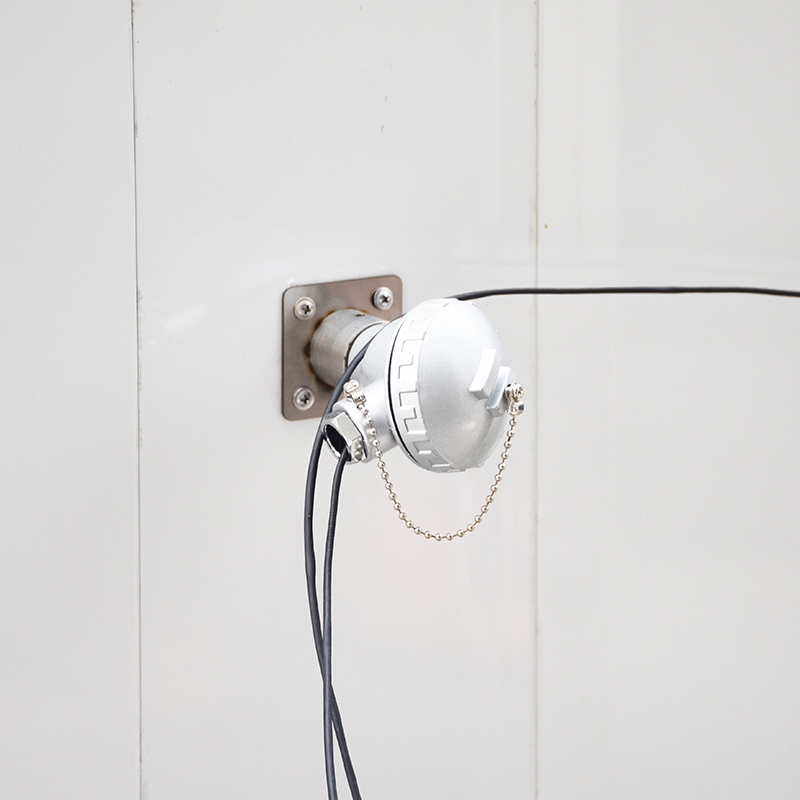

  7测温传感器铠装镍铬镍硅K值热电偶 精度等级II级

  8加热方式全自动喷雾加热器

  9试验结束自动排风降温

  10可存储100组数据

  11计时范围0～360min 计时精度 lt;±2s

  12试件尺寸500 mm×500 mm×6mm

  13仪器外形尺寸1400mm×1400mm×1550mm 控制器尺寸500mm×300mm×700mm
