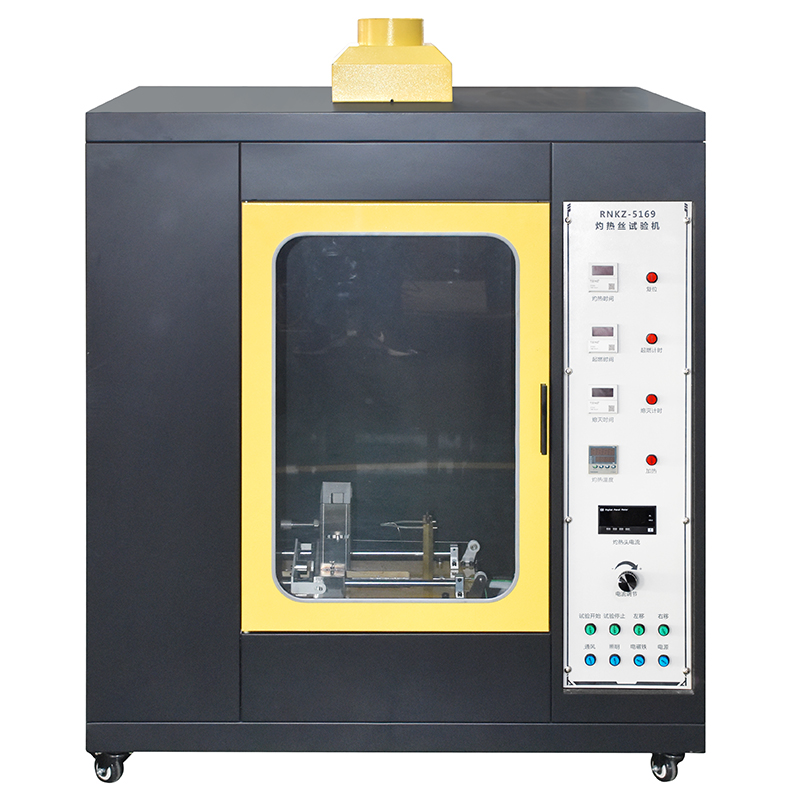

RNKZ-5169 灼热丝测定仪

灼热丝试验仪

一、适用范围

   RNKZ-5169灼热丝试验机用于检测部件或零件在故障或过载条件下，可能达到过高的温度或点燃它们附近的零件，灼热丝试验模拟灼热元件或过载的电阻之类的热源或点火源在短时间所造成的热应力，用模拟技术评定着火危险性，适用于对电工电子产品、元件、家用电器部件用的塑料及非金属绝缘材料零件等主要运用于照明设备、低压电器、电工仪表、等电工电子产品及其组件部件的研究、生产和质检部门。

二、执行标准

  GB 4706.1-2005 《家用和类似用途电器的安全 第1部分通用要求》

  GB/T 5169.10-2017《电工电子产品着火危险试验第10部分灼热丝/热丝基本试验方法 灼热丝装置和通用试验方法》

三、技术参数

1、箱内容积0.5m3

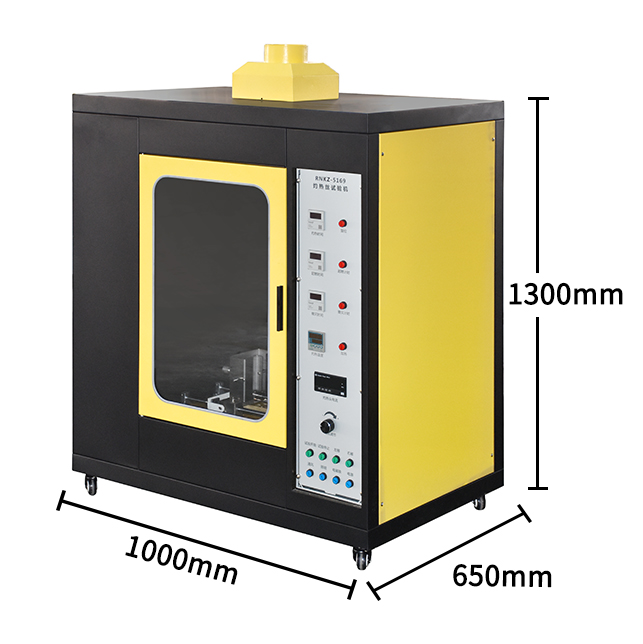

2、外形尺寸1000×650×1300mm

3、工作电源AC220V，50Hz，800W

4、灼热丝直径为4mm的镍/铬（80/20）

5、热电偶直径为0.5mm铠装细丝，连接丝为镍铬和镍铝（K型）丝，K分度

6、加热温度500℃-1000℃（范围内连续可调），测温精度±5℃

7、温度误差960℃±5℃

8、温度范围0～1050℃

9、温度稳定性＜0.5℃

10、加热电流150A

11、灼热丝与铺底层松木板的距离200±5mm

12、木板厚10mm

13、灼热丝压入试验样品的深度采用机械方式限制，压入深度为7mm，灼热丝对试样压力1±0.2N.

14、控制部分手动自动控制两档（自由选择）

15、灼热时间0.01-99.99s，±0.1S(时间范围可调)

16、起燃时间0.01-99.99s，自动记录，手动暂停

17、火焰熄灭时间0.01-9.999s，自动记录，手动暂停
