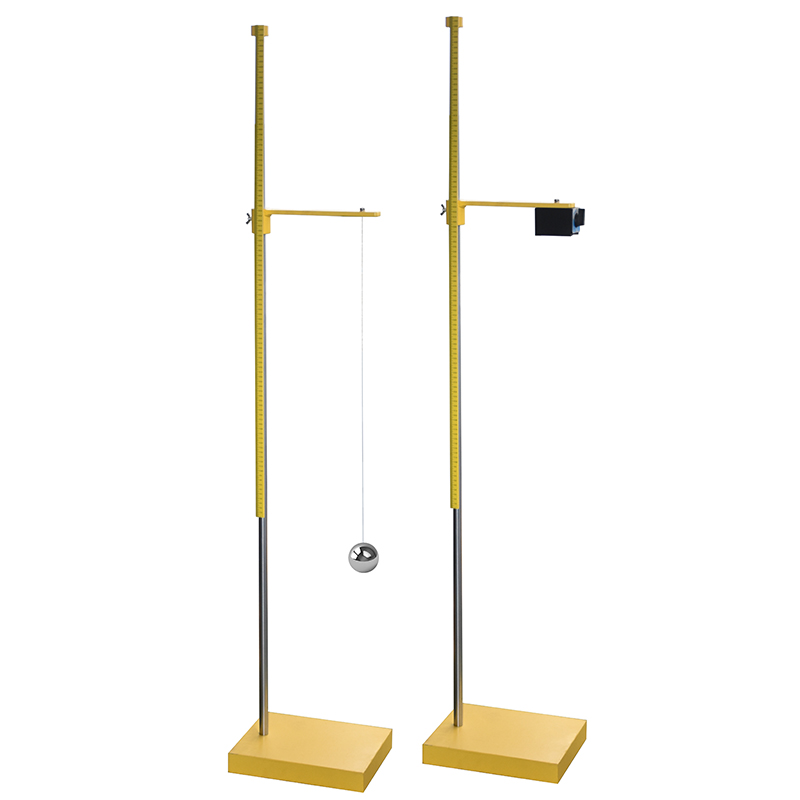

BH-CJ-A外墙外保温抗冲击试验仪

一、产品概述

该装置可对外墙外保温系统的抗冲击性能进行实验室或现场试验

二、执行标准

JGJ 144-2019《外墙外保温工程技术标准》

三、产品特点

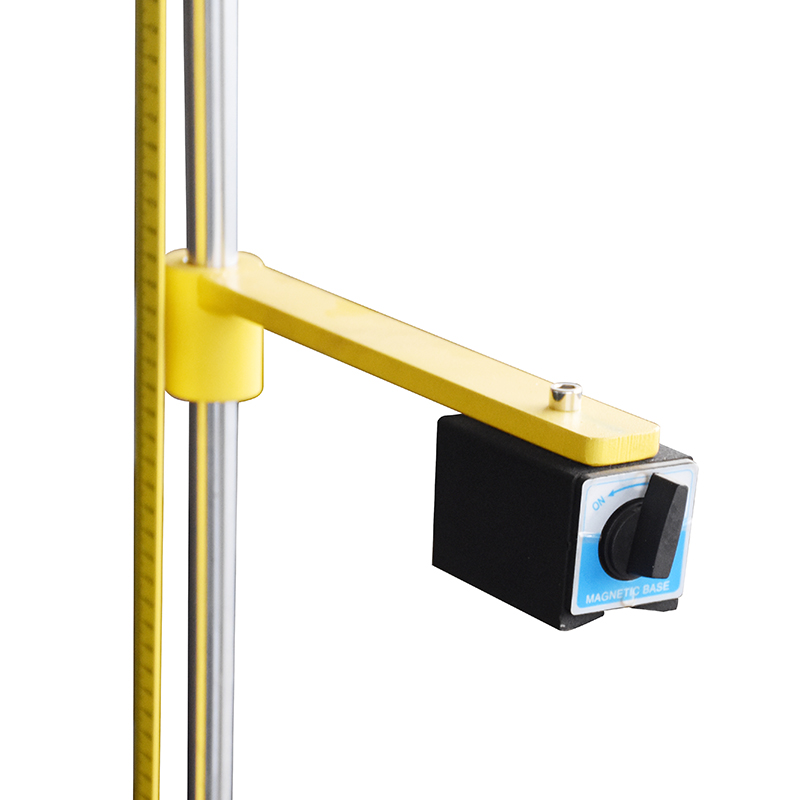

结构简单，采用磁力抓球方式，高度可调节，操作使用方便，整机可移动，适合室内以及现场使用。

四、技术参数

1、钢球重量0.5kg, 1kg

2、冲击高度调节范围0.15-0.6米

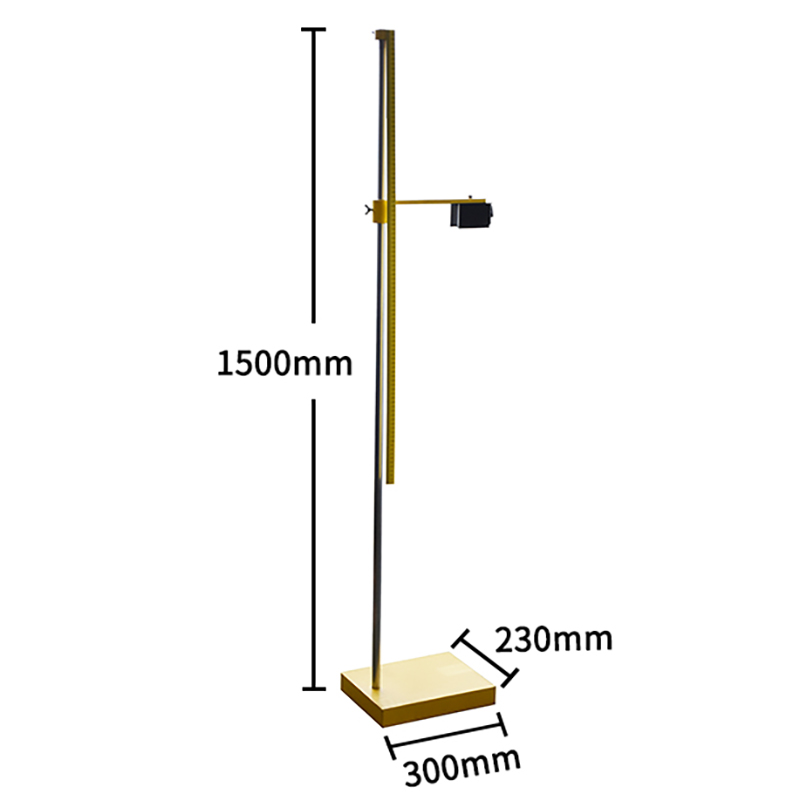

3、整机高度1.6米

五、使用方法

1、在现场检测墙体时，将球架立于墙边，调整好高度，使球体中心点对正冲击点。

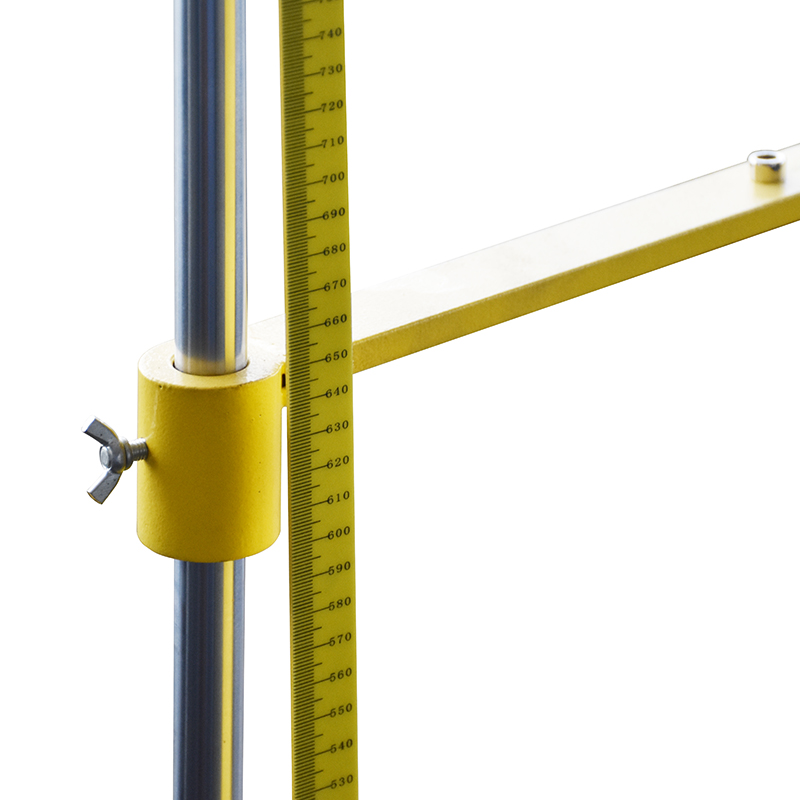

2、将抓球架立在旁边，抓球装置高度对在挂球架上的刻度位置，高刻度距离球冲击中心1.02米，低度距离球冲击中心0.61米。

3、旋转抓球装置吸住球，移动抓球架，使钢丝绳拉直，旋转抓球装置放球，冲击墙体
