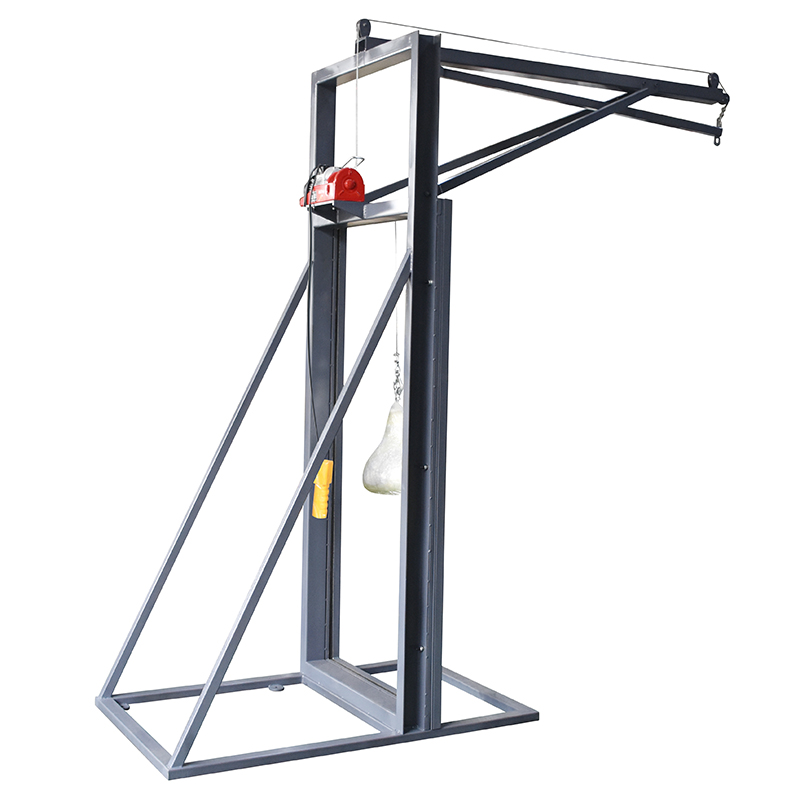

RN-BLD霰弹袋抗冲击试验机

一、名称、型号及规格

名称霰弹袋抗冲击试验机

型号RN-BLD

二、执行标准

GB 15763.3-2009《建筑安全玻璃 第3部分夹层玻璃》

三、功能总述

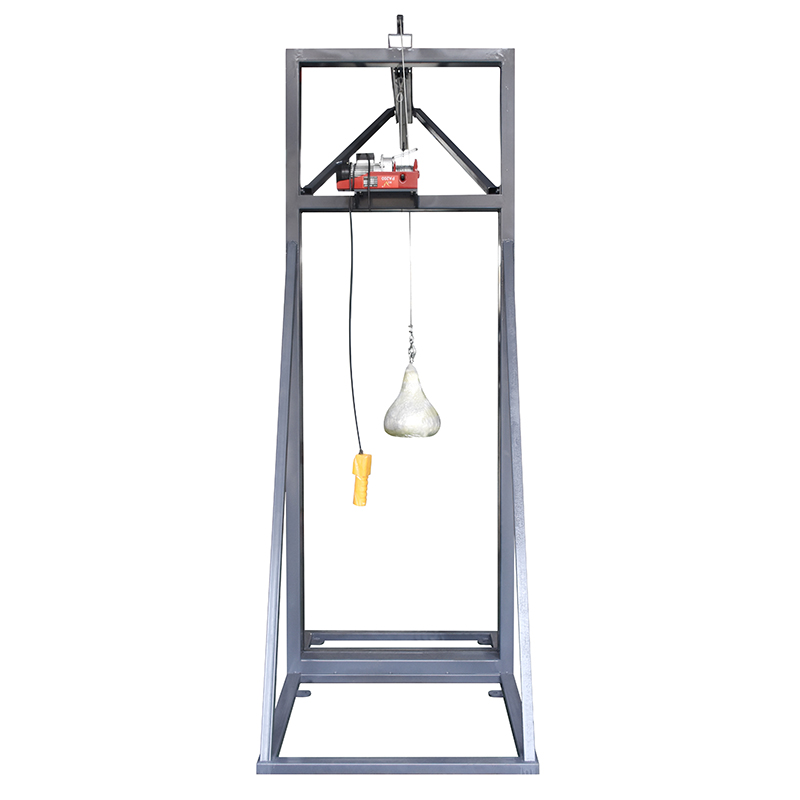

霰弹袋抗冲击试验机是根据GB 15763.3-2009《建筑安全玻璃 第3部分夹层玻璃》等有关规定设计的。是一种检验钢化玻璃抗冲击性能的测试仪器，该仪器是用同一质量的冲击体，在不同高度冲击下，对钢化玻璃的抗穿透性或强度进行测试。机器由样品支架、卷升支架、霰弹袋及控制框组成。样品支架需靠墙安装，卷升支架安装在样品支架对面相距约2.5米处，钢丝绳将霰弹袋牵引至卷升架底部的减速电机，由控制框手动控制卷升机提升霰弹袋，至所需高度处后，手动控制开关释放霰弹袋实现摆锤冲击。

四、技术参数

1、冲击方式摆锤式

2、摆臂半径1524㎜

3、冲击高度0～1200㎜

4、冲击霰弹质量45㎏±0.1㎏

5、霰弹铅球直径φ2.5㎜

6、试样尺寸1930㎜×864㎜

7、固定框内部尺寸1911㎜×845㎜

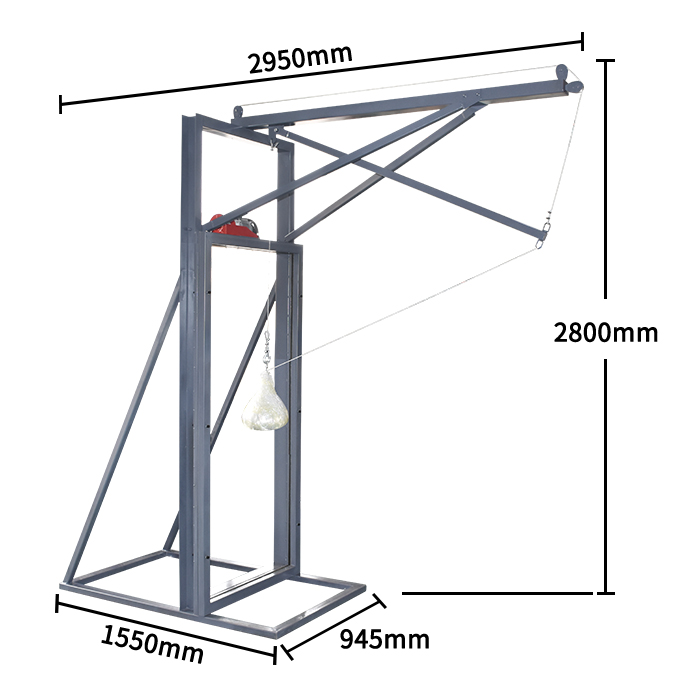

8、外形尺寸2950㎜×945㎜×2800mm
