一、相关标准

JG/T 558-2018《楼梯栏杆及扶手》

JG/T 342-2012《建筑用玻璃与金属护栏》

JGJ/T 470-2019《建筑防护栏杆技术标准》

二、产品概述

HLLX-A护栏力学性能检测系统是结合国家标准JG/T 558-2018《楼梯栏杆及扶手》的规定和用户要求而设计。本测定仪适用于民用建筑楼梯栏杆及扶手的力学性能检测。

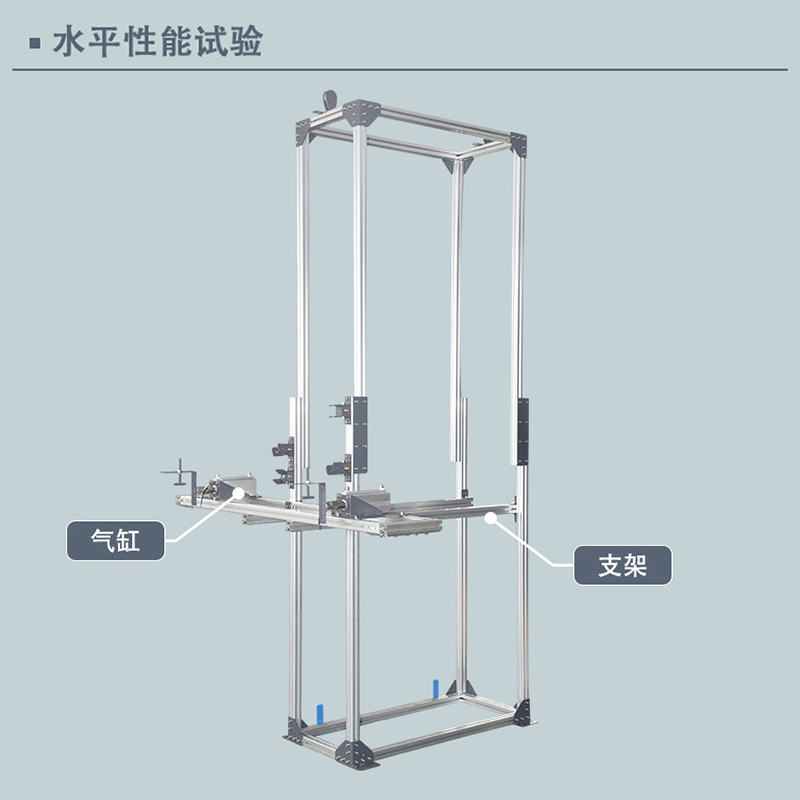

HLLX-A 护栏力学性能检测系统(图1)

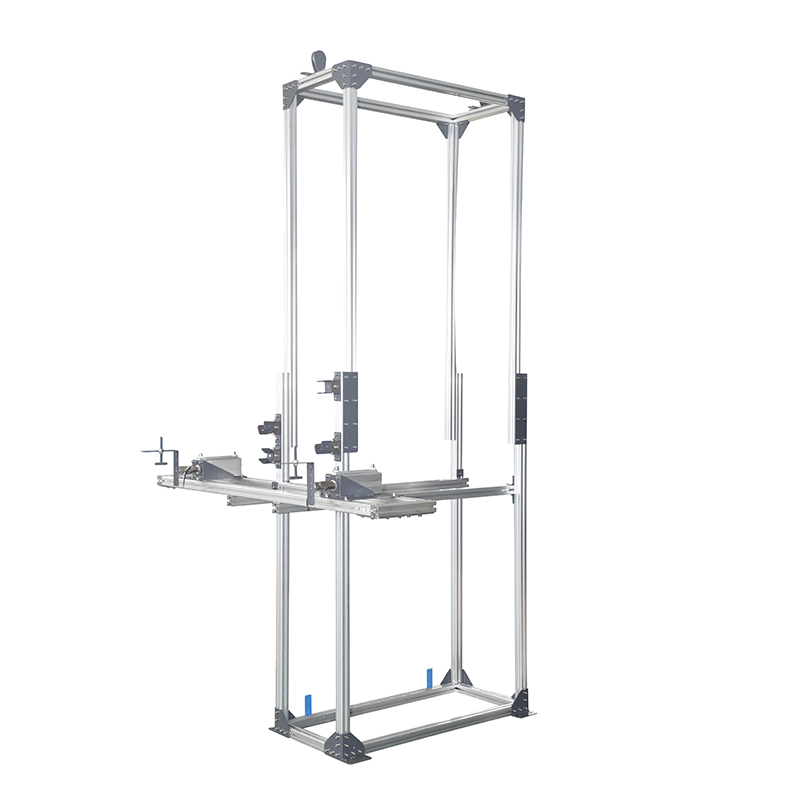

HLLX-A 护栏力学性能检测系统(图2)

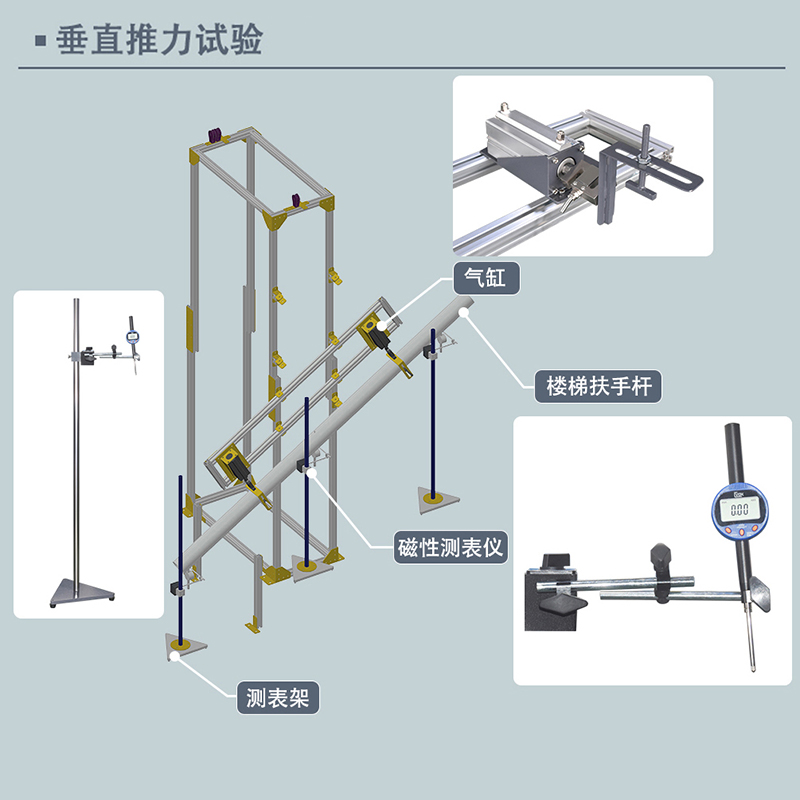

HLLX-A 护栏力学性能检测系统(图3)

三、技术参数

1、产品型号HLLX-A

2、推力范围0-2000N

3、分辨率0.1N

4、精度1%

5、气缸行程100mm

6、位移0-50mm/0.01mm

7、组成部分推力测试系统、位移测试系统、推力杆

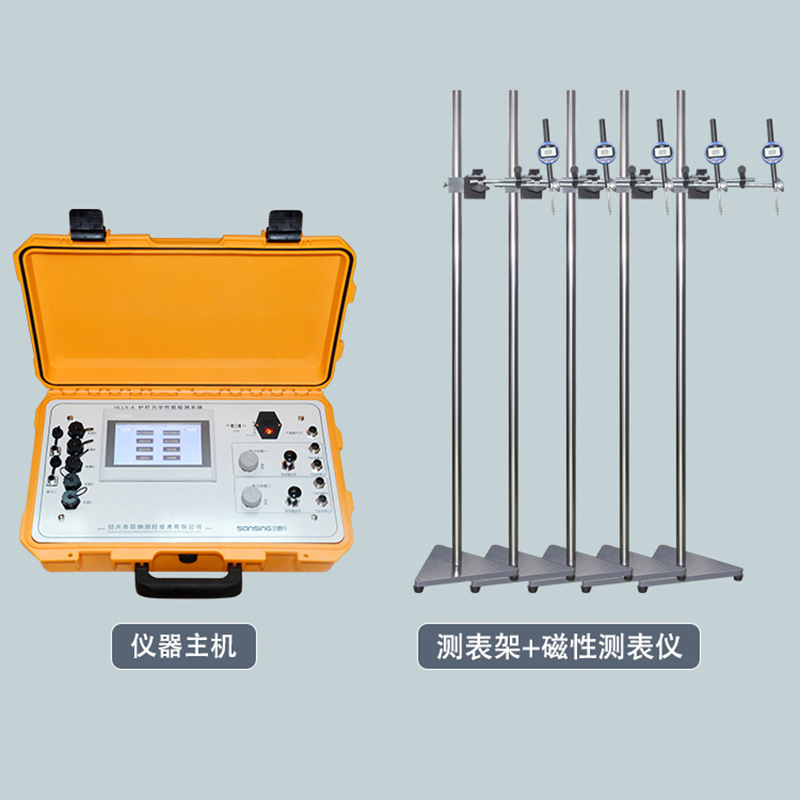

HLLX-A 护栏力学性能检测系统(图4)

项目		指标
抗水平荷载性能		试验后各连接部位不出现松动、脱落或破坏现象，栏杆*大相对水平位移≤30 mm.扶手的挠度不应大于L/250，残余挠度≤2 mm
抗竖向荷载性能		试验后各连接部位不出现松动、脱落或破坏现象，扶手的挠度不应大于L/250，残余挠度≤2 mm
抗撞击性能	抗软重物体撞击性能	试验后各连接部位不出现松动、脱落或破坏现象，扶手水平相对位移均不应大于h（栏杆高度h为扶手高度H与二分之一踏步高度之和）/25,试验后残余挠度≤10 mm
	抗硬重物体撞击性能	试验后各连接部位不出现松动、脱落或破坏现象，栏板无碎片脱落
竖向立柱刚性试验		试验后各连接部位不出现松动、脱落或破坏现象，立柱*大挠度≤30 mm，残余挠度≤5 mm
抗风压性能		试验后各连接部位不出现松动、脱落或破坏现象，扶手水平相对位移≤30 mm
注1抗硬重物体撞击性能仅针对板式栏杆（例如玻璃板栏杆、金属板栏杆）注2抗风压性能仅针对室外板式栏杆
