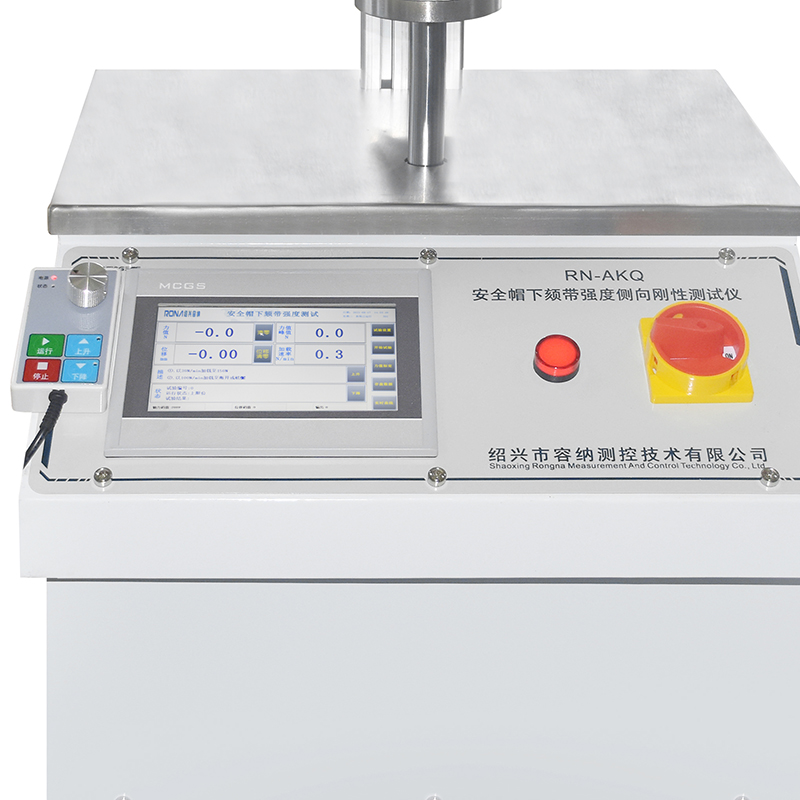

RN-AKQ下颏带强度侧向刚度测试仪

一、设备总述

1、名称、型号及规格

名称下颏带强度侧向刚度测试仪

型号RN-AKQ

2、功能总述

本设备根据安全帽新国标GB/T 2812-2006《安全帽测试方法》中对安全帽侧向刚性和下颏带强度的测试要求研制，用于安全帽侧向耐压性能和下颏带强度的测试。

3、相关标准

GB/T 2812-2006《安全帽测试方法》

4、技术参数

1）头模完全符合GB/T 2812－2006《安全帽测试方法》标准附录A的规定，头模上部分表面由金属制成，受到冲击后，应可以修复。

2）人造下颏两个两个直径为12.5mm±0.5mm、相互平行且轴线的距离为75mm±2mm的刚性轴。

3）测量力值范围0～750N 精度0.5%

4）侧向刚性行程100mm

5）位移显示精度0.1mm

6）时间显示精度1S

7）工作电源AC220V，50Hz

5、测试装置

测试装置由头模、支架、人造下颏和试验机组成。

6、试验装置中各部件的要求

1）头模一个带有稳定支撑能与人造下颏组合使用的模拟头模，质量大小可以不考虑，与帽衬接触的外形部分参考国家标准GB/T 2812-2006《安全帽测试方法》——附录A的规定选用1#头模。

2）人造下颏由两个直径为12.5mm±0.5mm、相互平行且轴线的距离为75mm±2mm的刚性轴，固定在一个刚性的支架上与试验机相接。

7、测试方法

测将一个经过穿刺测试的安全帽正常佩戴在头模上，将下颏带穿过人造下颏的两个轴系紧，以1500N/min±10N/min的速度加载荷至150N，然后以20N/min±2N/min的速度连续施加载荷，直至下颏带断开或松懈时为止。记录*大载荷，精确到1N。

注当上下支架分离位移超过该安全帽的佩戴高度，即视为下颏带松懈。
