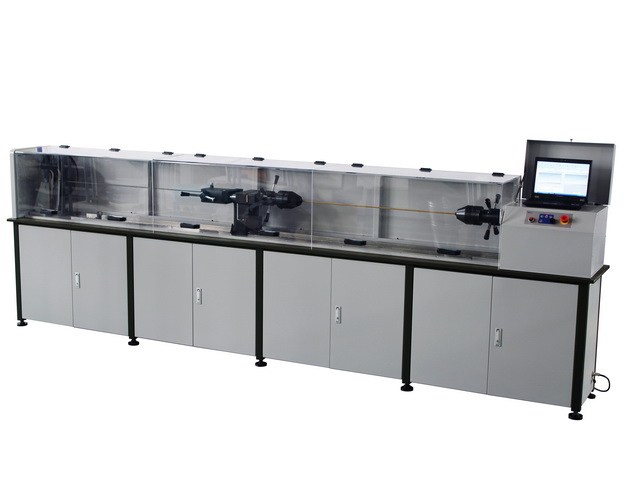

微机控制扭转试验机

一、产品介绍

本产品用于碳纤维芯棒和钢单丝的扭转试验，是对电力输电架空缆加强芯进行性能测试的必备仪器。该试验机加载稳定、转速平稳、噪声低。采用无刷式扭矩传感器，测量准确，寿命长。

二、执行标准

GB/T 2611-2007 《试验机 通用技术要求》

三、产品特点

1、扭矩、扭转角及试验曲线动态显示。

2、扭矩、扭转角等速率加载控制，加载速率无级设定。

3、任意设置扭矩加载目标值，到达设定值后自动保持。

4、任意设置扭转角加载目标值，到达设定值后自动保持。

5、扭矩、扭转角峰值保持功能。

6、活动头全范围位移测量。

7、可选择显示“扭矩─ 扭转角"、“扭矩─ 时间"等曲线。

8、试验结果可存储，并可随时读取、查阅试验结果。

9、试验数据和曲线可再分析，曲线能够任意局部放大。

10、支持Excel报告模板，报告格式任意编辑。

11、具有满量程过载保护功能。

四、技术参数

*大扭矩300Nm

扭矩测量范围6～300Nm

扭矩示值准确度±1%

扭转角测量相对误差优于±0.5%

转速范围0～60r/min

转速控制相对误差±0.5%

转速调速方式交流伺服无级调速

可夹持试样长度300～2200mm

试样张拉力范围10～4000N

夹持试样规格碳纤维芯棒Ф5.5～Φ15mm

钢单丝Ф1～Φ5mm

电源2kW/AC220V/50Hz

设备外形尺寸4200×500×1300mm

重量约1600kg
