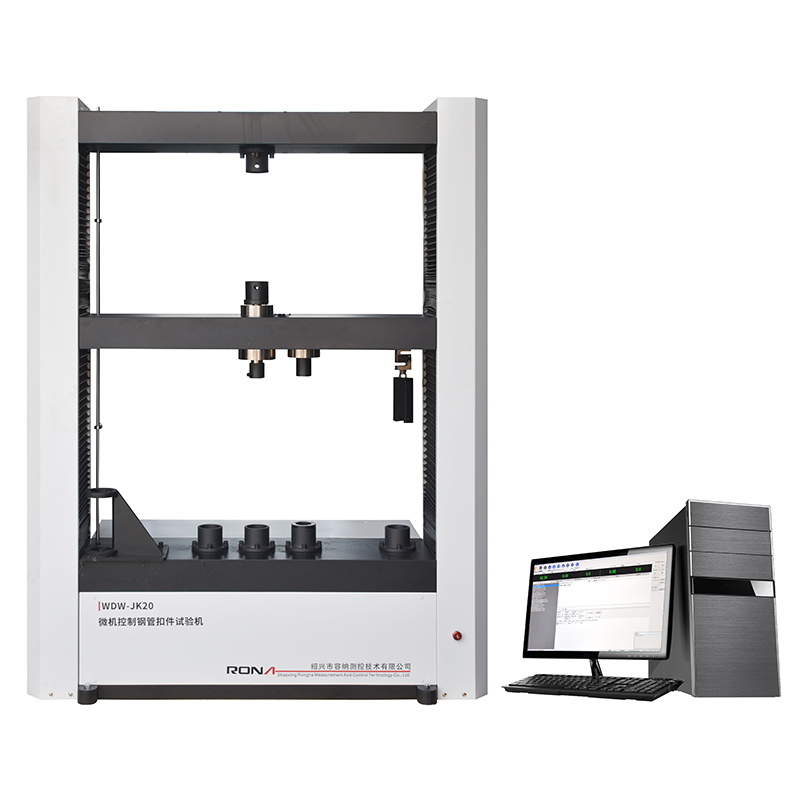

WDW-JK20 微机控制建筑钢管脚手架扣件试验机

一、设备概述

  钢管脚手架试验机适用于钢管脚手架的力学性能检测。包括底座抗压性能、对接扣件抗拉性能、横杆焊接强度、可调底座抗压强度、可调托撑抗压强度、可调支座抗压强度、连接盘内侧环焊抗剪强度、连接盘抗弯强度、连接盘单侧抗剪强度、连接盘抗拉强度、连接盘双侧抗剪强度、扭转刚度、上碗扣刚度试验、十字抗滑移，破坏性能、下碗扣焊接强度试验。设备微机控制部分采用预编程方式，把试验所需操作规程通过编程的方式预先写入程序，试验机会根据程序自动完成试验，仅需手动选择不同的试验类型，并输入所需数据，微机控制内预编程底座抗压性能、对接扣件抗拉性能、横杆焊接强度、可调底座抗压强度、可调托撑抗压强度、可调支座抗压强度、连接盘内侧环焊抗剪强度、连接盘抗弯强度、连接盘单侧抗剪强度、连接盘抗拉强度、连接盘双侧抗剪强度、扣件扭转刚度、上碗扣刚度试验、扣件抗滑性能，扣件抗破坏性能、下碗扣焊接强度试验等试验操作的预编程序，可满足钢管绞手架性能试验的全部操作。

二、执行标准

JGJ 130-2011《建筑施工扣件式钢管脚手架安全技术规范》

TB/T 2292-1991《WDJ碗扣型多功能脚手架构件》

GB 24911-2010《碗扣式钢管脚手架构件》

GB 15831-2006《钢管脚手架扣件》

JG/T 503-2016《承插型盘扣式钢管支架构件》

三、技术参数

*大试验力（kN）200KN

试验机示值准确度等级0.5级

变形示值相对误差±1%

试验速度0.1-250mm/min

有效测力范围0.4%-100%

测力精度示值的±0.5%
