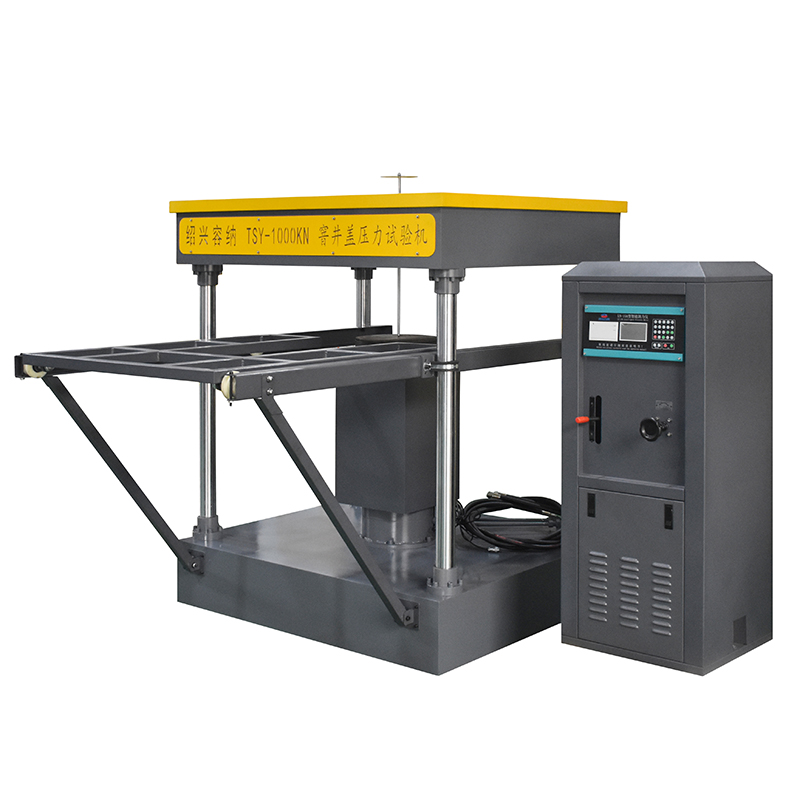

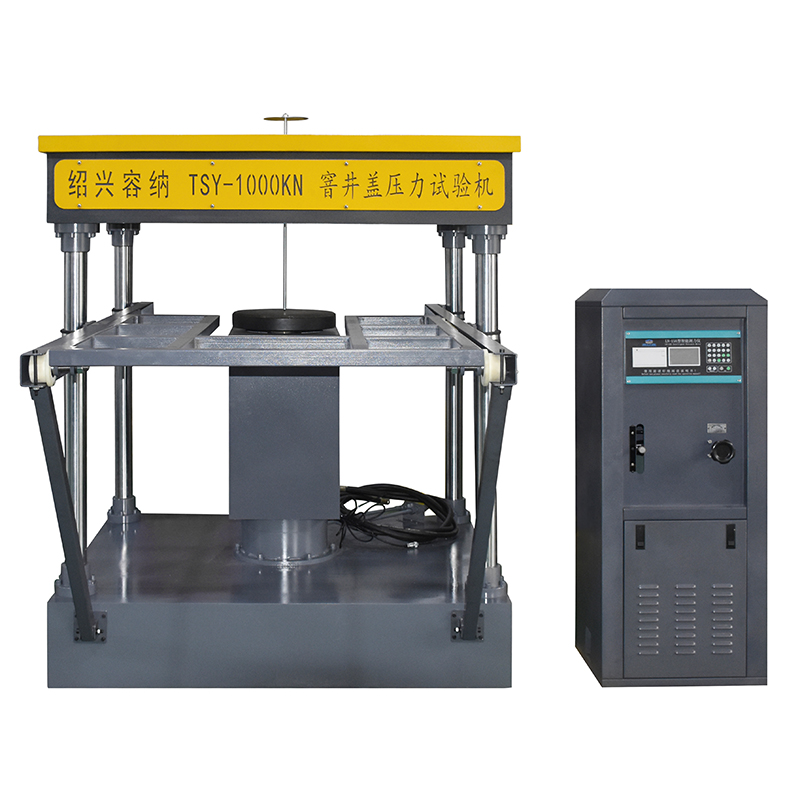

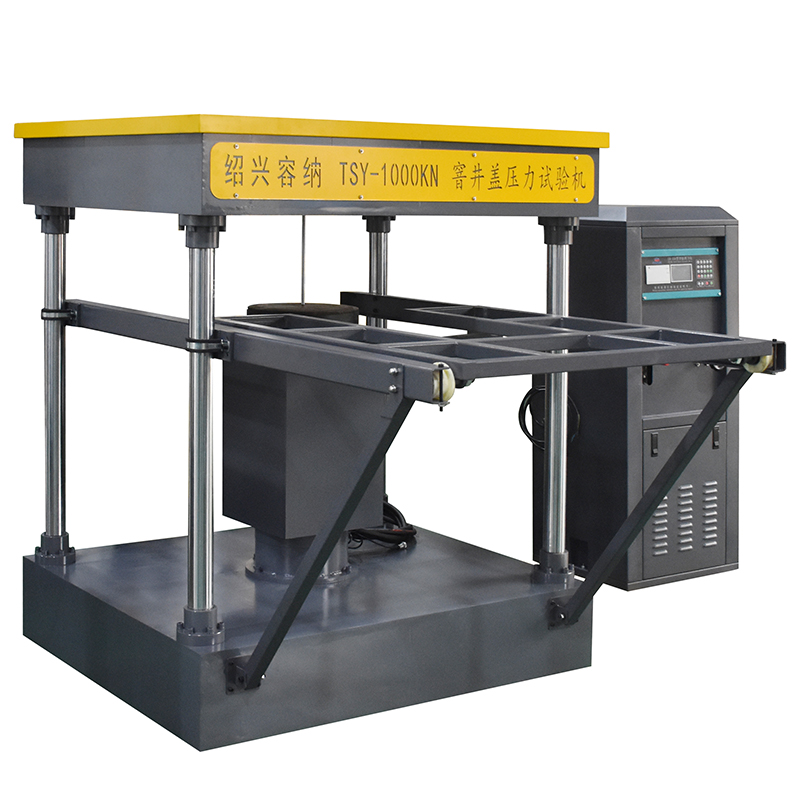

TSY-1000KN 窨井盖试验机

一、产品介绍

该试验机适合承载力不大于1000KN的试件试验，主体结构采用焊接结构，并进行时效处理，以保证整机的刚性。液压缸上置于上横梁下，工作时活塞伸出下压试件，固定台面尺寸（宽x长）1200x1200mm。压头采用优质合金结构钢淬火（HRC45-50）方式，保证其使用寿命。采用高精度液压系统驱动液压缸，油缸与活塞间采用特殊材料密封，达到高密封、低摩擦、长寿命之功效，采用专业试验机油泵电机组，低噪音长寿命，选用超精滤油器，保证油路系统内的清洁从而保证控制执行元件的长效工作。

数据自动采集、处理分析，加载速度在一定范围内任意设定，加压头与活塞采用球铰式联结，保证测得承载力的真实性，液晶数显表显示，实时显示当前力值、峰值等各项参数与曲线。

二、执行标准

GB/T 23858-2009《检查井盖》

GB/T 26537-2011《钢纤维混凝土检查井盖》

CJ/T 511-2017《铸铁检查井盖》

CJ／T121-2000《再生树脂复合材料检查井盖》

JC889-2001《钢纤维混凝土检查井盖》

三、产品特点

1、主机采用高刚性、高稳定性的载荷机架，刚度大、强度高、变形小。保证试验过程中的安全性。

2、宽阔的井盖试验区域；方便试件装卸，稳定性好。

3、液压油缸，大行程、高速运行、快速试验、高频响应、快速返回。

4、满足各类型井盖、沟盖板、人孔盖、水篦排，满足不同尺寸规格，精密准确。

5、适用于不同材料、不同尺寸规格、不规则试样的抗压力和抗弯强度测试研究。

四、技术指标

*大试验力1000KN

试验力测量范围10-1000KN，全程不分档

试验力精度≤±1%（优于1级）

加载速率0.5-10 KN/S（手动无级调速）

活塞*大行程200mm

试验压缩空间0-350mm

工作空间: 1200×1200mm     上压头尺寸φ356mm

功率0.75KW              主机重量2500Kg
