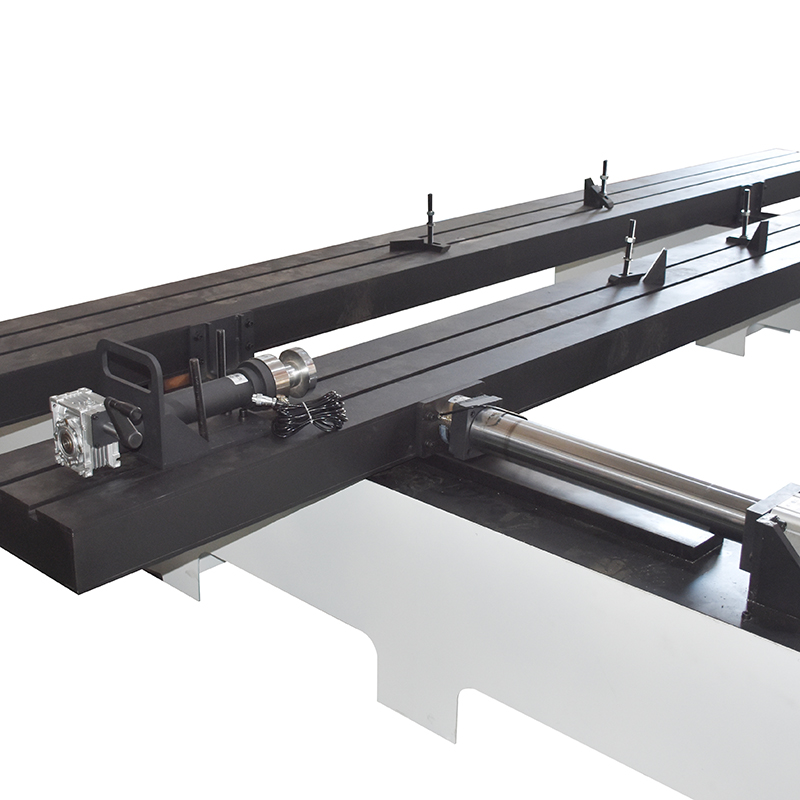

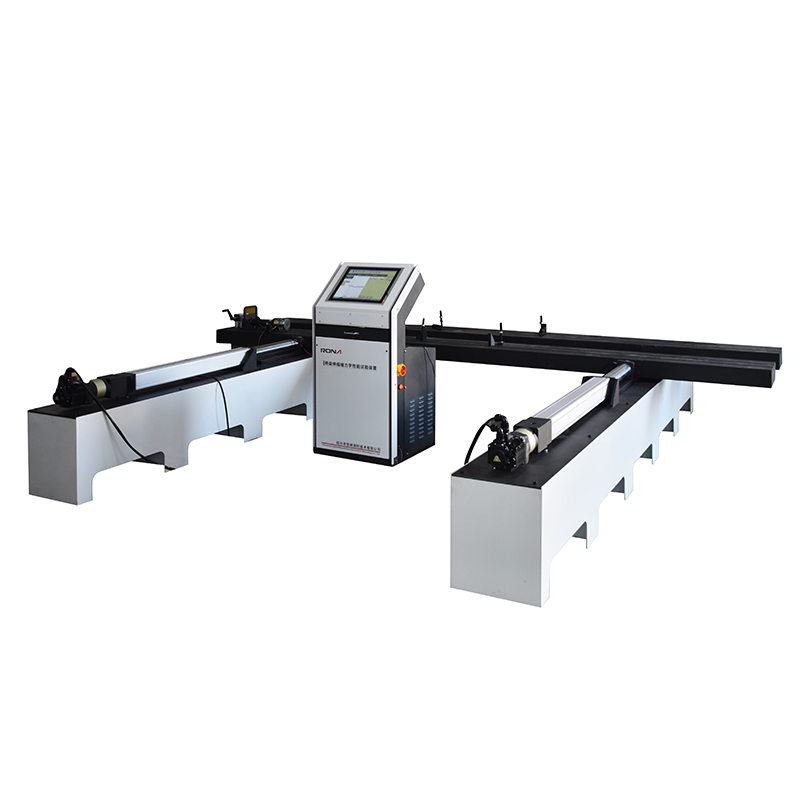

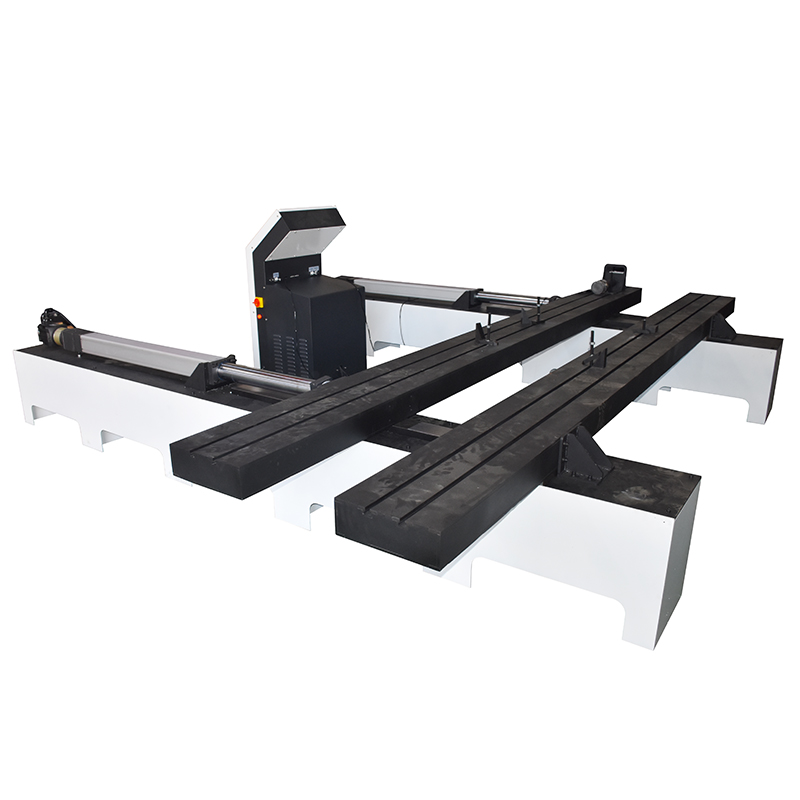

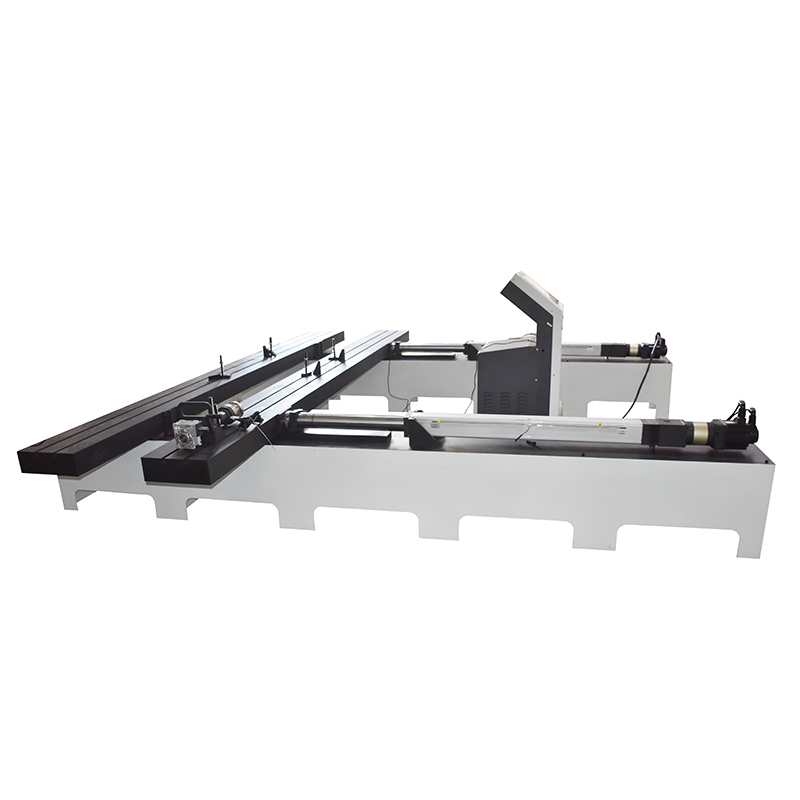

JD-2型桥梁伸缩缝力学性能试验装置

一、设备总述

名称桥梁伸缩缝力学性能试验装置

型号JD-2型

二、执行标准

JT/T 327-2016《公路桥梁伸缩装置通用技术条件》

CJ/T 497-2016《城市轨道交通桥梁伸缩装置》

三、功能总述

JD-2型桥梁伸缩缝力学性能试验装置是根据JT/T 327-2016《公路桥梁伸缩装置通用技术条件》、CJ/T 497-2016《城市轨道交通桥梁伸缩装置》等国家标准开发设计的，伸缩装置指为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩装置，缩缝试验装置通过液压系统主要实现横梁之间的横向、竖向及纵向错位及各种错位之下的拉压试验，并可以对实验数据进行采集和处理，从而对伸缩缝的性能进行试验验证。

四、技术参数

横向拉压试验力:2×50kN

横向变位测试行程0～1000mm

水平制动力 : 2×50KN

变位形式单向

伸缩装置测试范围1200mm

伸缩装置测试长度6000mm

伸缩装置伸缩量800mm

伸缩装置支撑间距1500mm～1800mm

外观尺寸约6.8×4.7×2.2m(长×宽×高)
