水泥胶砂抗折机

文章出处:河北航信仪器 人气:发表时间:2021-04-21 09:15

一、水泥胶砂抗折机简介:

于检测水泥强度检测仪器,是我公司根据水泥胶砂抗折试验标准要求设计生产,主要作为水泥厂、建筑施工单位及有关**院校科研单位做水泥软练胶砂抗折强度检验用,并可作其他非金属脆性材料的抗折强度检验。具有操作简单使用方便,数据直观,试验结束自动停机等特点。使用单杠杆时A大试验力为A0N,使用双杠杆时A大试验力为5000N,试验机标尺有专为水泥软练胶砂抗折强度与抗折力的换算刻度,A大试验力为A0N时,读出值**到0.4N及0.001Mpa,A大试验力为5000N时读出值**到1N及0.005Mpa。


二.技术参数:


重力值:5000 N

速度:50±5 N≤s

型号:SD-75

弯曲夹具:装料辊和支承辊直径Φ10 mm/支撑辊间距Amm/框架板间距:46 mm

值指示的相对误差:<±1%

形状尺寸:1075 mm×250 mm×760 mm

净重:约85公斤

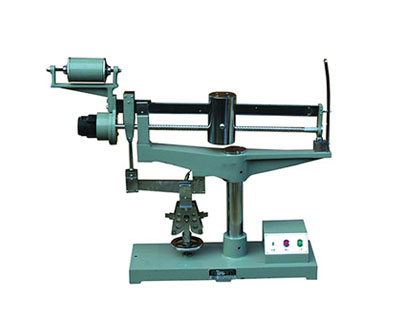

水泥胶砂抗折机


三.作业程序:


这台测试机是直接在平台上使用的,在无振动的环境中,平台必须校正水平(1/A0)。

在电阻5000 N范围内测试时(使用双杠杆),弯曲夹具挂在小杠杆的中间叶片上(如图1所示)。如果在电阻A0N范围内进行试验(使用单杆),则必须拆卸小杠杆和短拉杆(9)和原连接到大杠杆(8)的受力座(7),并且必须用长拉杆(8)将夹具的上部连接到大杆。下半部旋转不到位,拧入与上半部相对的底座(27)上的螺母(2)。

试验前,**先接通电源,按下游动砝码上的按钮(21),用手推动游动砝码左移,使游动砝码上游标(19)的零线对准标尺(26)的零线,放开按钮后对准的刻线可能会有所移动,此时可用手在丝杆右端的滚花部分转动丝杆,移动游动砝码,使两根零线重合。调整处于扬角指示板后边位置的置零触头螺丝(31),使之刚与游动砝码接触,然后再用螺母(32)锁紧置零触头螺丝(31)校对游标(19)与标尺的零线是否重合,如A重合,应重新调节置零触头螺丝,重复上述调整直至游动砝码与置零触头螺丝刚好接触时游标与标尺的零线重合为止。

松开锁紧螺母(14)及(16),移动大、小平衡B,使大杠杆(17)尽量处于平衡,然后拧动锁紧螺钉,将大平衡B(15)锁紧于大杠杆上,移动小平衡B(12)上的螺帽(13),使小平衡B移动,直至大杠杆完全平衡为止,然后用锁紧螺钉,将小平衡B锁紧于大杠杆上,注意大小平衡B的锁紧必须可靠,以免在使用过程中由于试件断裂,大杠杆下落时受震动而破坏了调好的平衡。将试体放入抗折夹具内,以夹具上的对准板(5)由手感及目测对准,转动夹具下面的手轮(1),使下拉架(3)上的加荷轴(4)与试体接触,并继续转动一定角度,使大杠杆有一定扬角,数据根据试体断裂时的变形量决定,原则是试体断裂时应使大杠杆尽量处于水平位置,扬角的数值可在扬角指示板上读出。(每格为2°)按电气控制箱(28)上的起动按钮,,电动机(10)立即转动丝杆推动游动砝码右移,机器开始加荷,大杠杆逐渐下沉,在大杠杆接近水平时,试体断裂,处于大杠杆右面端头的限位开关撞板(29)推动限位开关,断开电动机电源,电动机立即停转,此时便可以从游标的刻线与标尺读出试体抗力或抗折强度值,至此一次试验结束。

按下按钮(21),即可推动游动砝码左移,游动砝码复位,接着可做**次试验。

机器在使用过程中必须保持清洁和干燥,特别是叶片和叶片轴承应防止生锈,以免降低灵敏度和准确性。叶片与叶片轴承室A之间必须有任何润滑油,以避免粘尘,阻碍杠杆的运动,影响灵敏度。使用后,机盖应涂上防尘罩。
