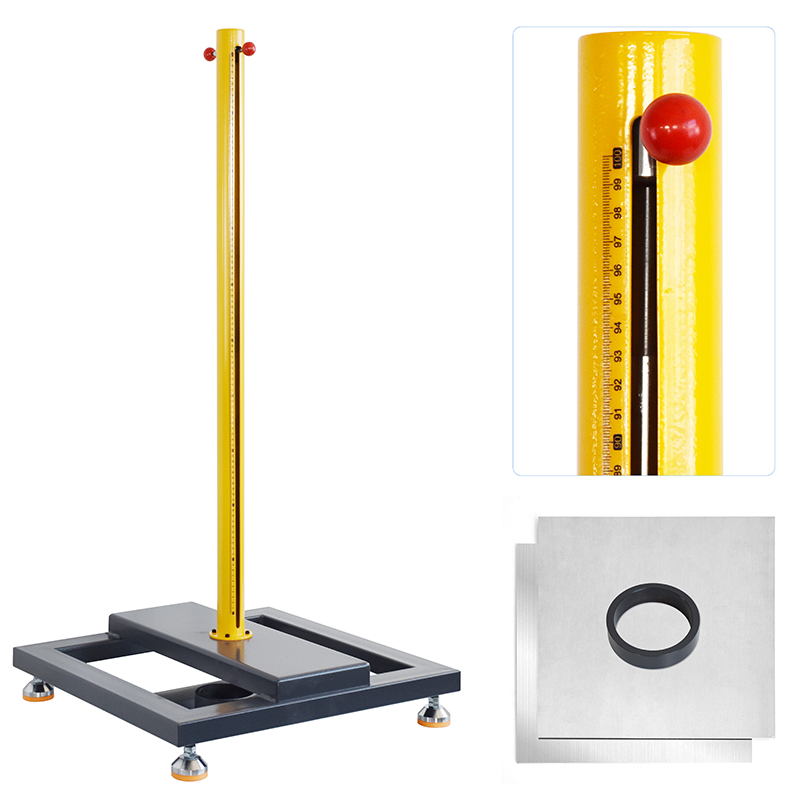

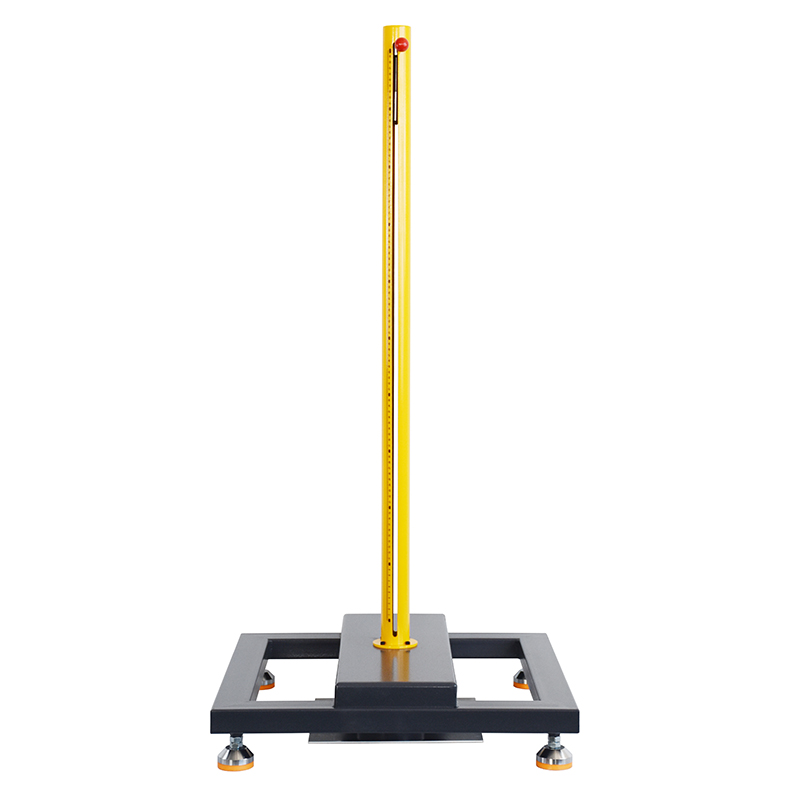

QXS-17防水卷材落锤冲击仪

一、产品介绍

名称防水卷材落锤冲击仪

型号QXS-17

二、执行标准

GB/T 328.24-2007《建筑防水卷材试验方法 第24部分沥青和高分子防水卷材抗冲击性能》

GB/T 12952-2011《聚氯乙烯（PVC）防水卷材》

GB/T 20624.2-2006《色漆和清漆 快速变形（耐冲击型）试验 第二部分落锤试验（小面积冲头）》

三、功能总述

防水卷材落锤冲击仪是根据GB/T 328.24-2007《建筑防水卷材试验方法 第24部分沥青和高分子防水卷材抗冲击性能》等国家标准开发设计的一款适用于沥青和高分子屋面防水卷材冲击穿刺试验。

四、原理

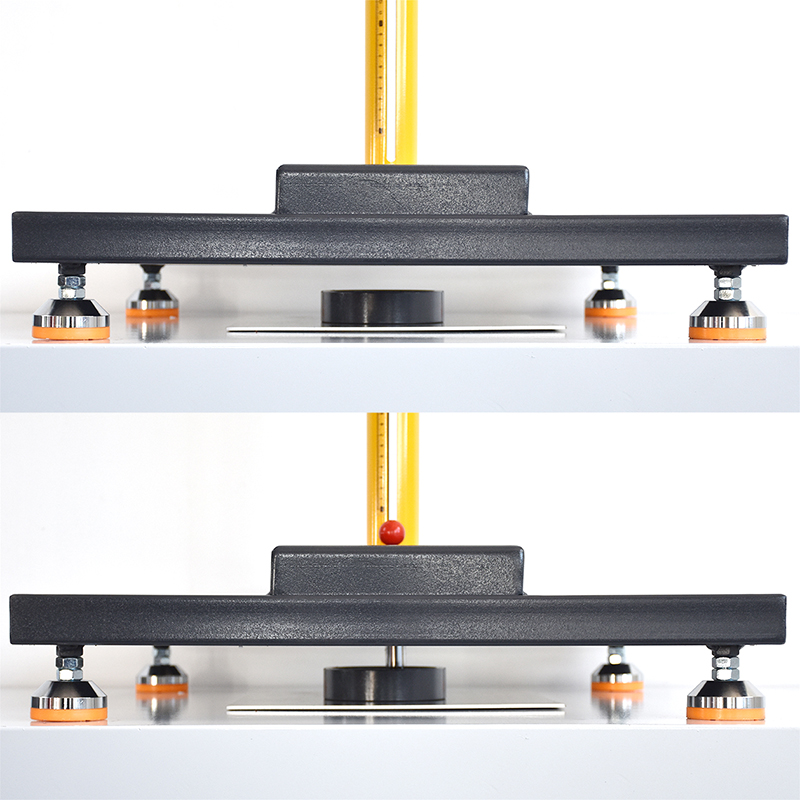

试件的上表面被自由下落的重锤冲击，重锤下端有规定的穿刺工具。当冲击能量保持恒定时，穿刺工具的圆柱直径不一样。支撑物由发泡聚苯乙烯制成。

五、技术参数

1、落锤垂直下落高度（1000±5）㎜

2、落锤组件质量（500±1）g 可选1000g

3、压环尺寸及质量内圆直径φ200㎜  （5000±50）g

4、不锈钢板尺寸300㎜×300㎜×3㎜

5、铝板尺寸300㎜×300㎜×3㎜

6、水泥块尺寸400㎜×400㎜×50㎜

7、外形尺寸600×600×1240mm
